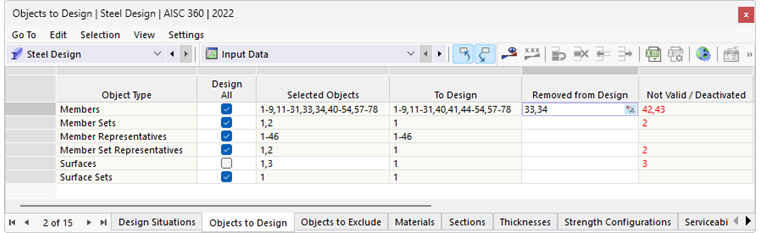

Na tabela Objetos a serem dimensionados, estão listados todos os tipos de objetos existentes no modelo que são elegíveis para o dimensionamento de aço:
- Barras
- Conjuntos de barras
- Representantes de barras
- Representantes de conjuntos de barras
- Superfícies (somente RFEM)
- Conjuntos de superfícies (somente RFEM)
Objetos a serem dimensionados
A caixa de seleção na coluna 'Dimensionar todos' permite selecionar rapidamente todos os objetos disponíveis para dimensionamento. Isso bloqueia a possibilidade de entrada na coluna 'Objetos Selecionados'. Lá, os números de todos os objetos desse tipo de objeto são inscritos automaticamente, por exemplo, todas as barras ou todas as superfícies.
No entanto, você também pode definir manualmente quais objetos devem ser dimensionados: Desative a caixa de seleção 'Dimensionar todos' e insira os números dos objetos relevantes na coluna 'Objetos Selecionados'. Através do botão
no final da célula, você também pode selecionar os objetos graficamente.
Remover objetos do dimensionamento
Se você deseja excluir um objeto (válido) do dimensionamento, insira o número dele na coluna 'Removido do dimensionamento'. As entradas na coluna 'A dimensionar' serão reduzidas em conformidade.
Objetos não válidos / desativados
As colunas 'A dimensionar' e 'Não válido / desativado' são normalmente preenchidas automaticamente. Todos os objetos com propriedades que não são adequadas para o dimensionamento de aço são identificados e desativados para dimensionamento. Isso inclui, por exemplo, barras de madeira ou concreto, barras com uma seção transversal robusta ou superfícies de espessura variável. Da mesma forma, todas as barras e superfícies que são dimensionadas como conjuntos de barras ou de superfícies são desativadas (veja os capítulos Conjuntos de barras e Conjuntos de superfícies).
Dimensionamento de barras do tipo 'Modelo de superfície'
O Add-On 'Dimensionamento de Aço' também permite verificar a seção transversal para barras do tipo Modelo de superfície. A classe de seção e as resistências elásticas e plásticas da seção transversal são calculadas no seção transversal bruta, desconsiderando possíveis reduções de seção (aberturas na alma) e considerando as radiações de arredondamento similar ao tipo de barra 'Viga'.
As ações são inicialmente determinadas ao nível da tensão no modelo de superfície gerado. Para verificações baseadas em forças internas, as tensões são integradas ao longo da seção transversal. Para uma comparação com o dimensionamento no elemento de viga convencional, as condições de suporte e carga automaticamente geradas e, eventualmente, diferenciadas no modelo de superfície devem ser consideradas.
