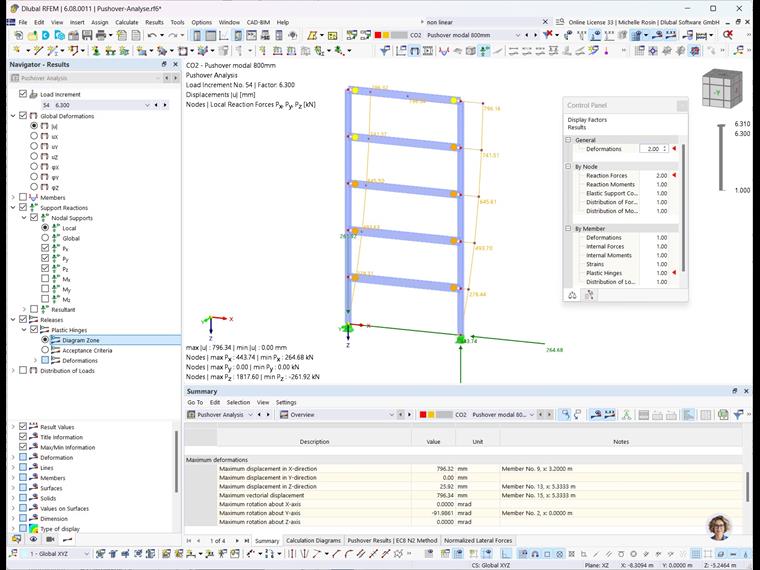

Po pomyślnym zakończeniu obliczeń wyświetlane są wyniki kombinacji obciążeń pchających: W oknie roboczym widoczne są deformacje globalne, a w tabeli parametry analizy pushover oraz deformacje, siły podporowe i siły wewnętrzne w węzłach i prętach. Dzięki temu wyniki analizy pushover są w pełni zintegrowane z interfejsem programu RFEM lub RSTAB.
okno robocze

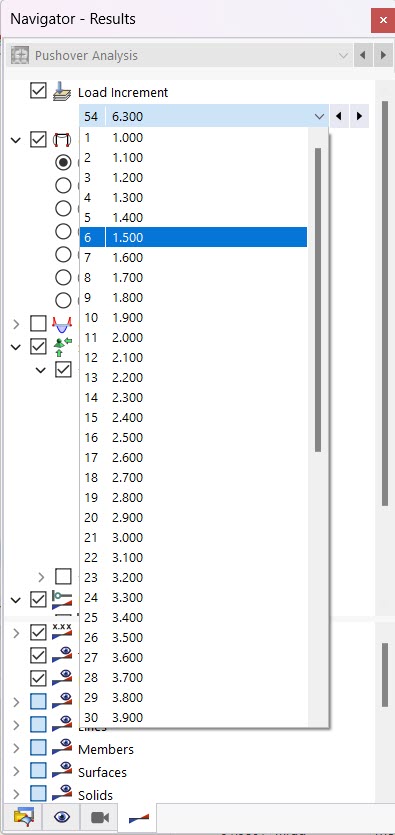

W górnej części Nawigatora ' - Wyniki ' należy wybrać poziom obciążenia, który ma być użyty do wykreślenia wyników. Za pomocą przycisków
i
można przełączać się między wpisami.
W celu graficznego przedstawienia wyników w Nawigatorze dostępne są wszystkie typy wyników dostępne również dla przypadku obciążenia statycznego. W zależności od typu modelu są to na przykład odkształcenia globalne, siły wewnętrzne w prętach i powierzchniach oraz reakcje podporowe. Typy wyników dla obiektów modelu zostały opisane w rozdziale Wyniki podręcznika RFEM. Ponadto w kategorii nawigatora ' Zatwierdzenia ' można zdefiniować, które kryteria wyników dla Połączenia plastyczne będą wyświetlane graficznie.

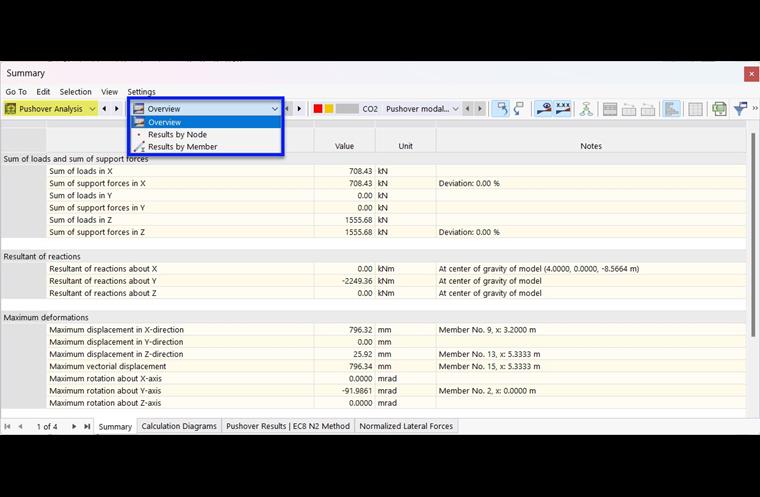

Tabele wyników analizy dynamicznej są wyświetlane automatycznie podczas przeglądania wyników kombinacji obciążeń pushover. Za pomocą kategorii i podkategorii można sterować wyświetlaniem wyników w tabeli (patrz rozdział tabele podręcznika RFEM). Do analizy pushover dostępne są różne podkategorie. Zostały one przedstawione w kolejnych rozdziałach.
Opcje oceny wyników zostały ogólnie opisane w rozdziale Ocena wyników podręcznika RFEM.
Jednostki i miejsca dziesiętne
Jednostki i miejsca dziesiętne można dostosować zgodnie z opisem w rozdziale Jednostki i miejsca dziesiętne . Ponieważ chodzi głównie o odkształcenia, siły wewnętrzne, naprężenia i siły podporowe, jednostki w rozdziale zmień jednostki podręcznika do programu RFEM opisane parametry z kategorii 'Analiza statyczna' są istotne.
