Puntos

La geometría del modelo está determinada por puntos. Forman la base de las líneas y, por lo tanto, también de los elementos, partes y aberturas. Al introducir elementos, partes o aberturas gráficamente, los puntos se generan automáticamente.

El número de punto se asigna automáticamente, pero se puede cambiar. El orden es irrelevante para la numeración. Tampoco tiene que ser continuo; se permiten interrupciones en la numeración.

Base

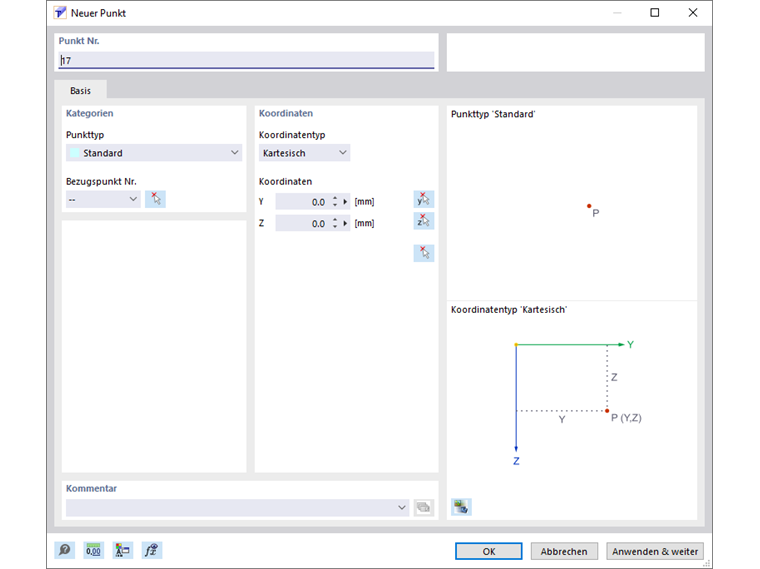

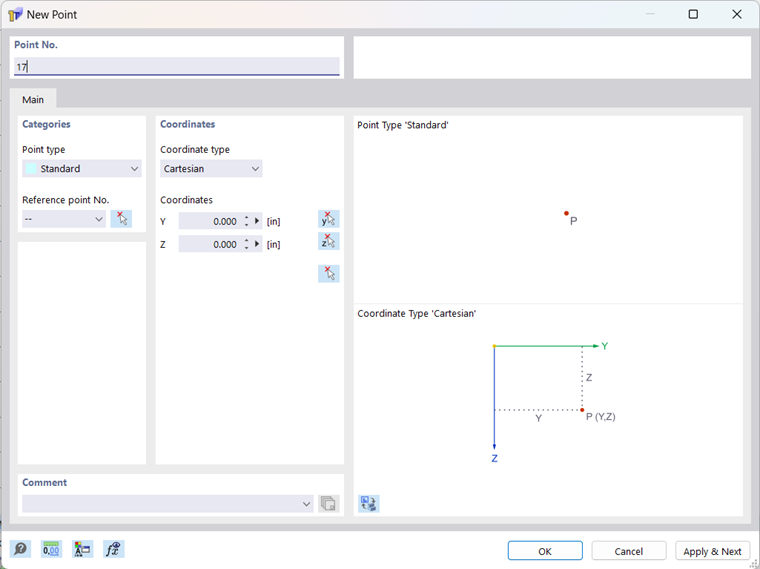

La pestaña Básico gestiona los parámetros de puntos más importantes.

Tipo de punto

Hay diferentes tipos de puntos disponibles en la lista.

Estándar

Este tipo de punto se usa en los casos más comunes. Los puntos estándar se pueden colocar gráficamente en el plano de trabajo o especificando coordenadas en cualquier parte del espacio. Al introducir líneas, partes o elementos gráficamente, también se generan puntos estándar. Los puntos estándar se muestran en rojo en el modelo.

Entre dos puntos

El punto se encuentra en la línea de conexión entre otros dos puntos. Los puntos de referencia y la distancia se deben especificar en una pestaña adicional.

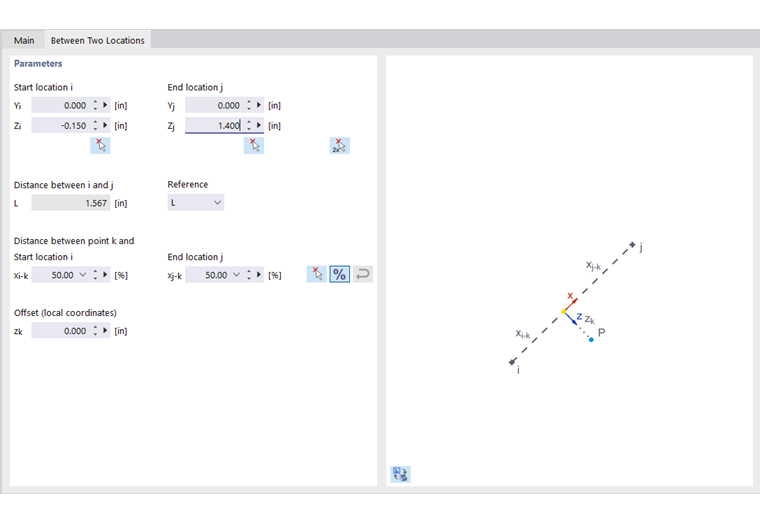

Entre dos posiciones

El punto se encuentra en la línea de conexión entre dos ubicaciones cualesquiera. Las posiciones y la distancia se deben especificar en un registro adicional.

En línea

Con este tipo de punto, una línea no se divide en dos líneas, sino que se deja como una línea. La línea y la distancia se deben definir en otra pestaña.

Punto de referencia

Las coordenadas generalmente se refieren al origen del sistema de coordenadas global (entrada ' - '). También es posible definir las coordenadas en relación con otro punto. Esto es útil, por ejemplo, para colocar el punto a una distancia de una posición definida. Para ello, puede utilizar la opción 'Anterior' en la lista. El punto de referencia también se puede introducir directamente o seleccionar en el modelo con .

Tipo de coordenada

Las coordenadas de un punto siempre están relacionadas con un sistema de coordenadas que describe la posición del punto en el espacio. El sistema de coordenadas se debe entender como diestro. En el sistema de coordenadas cartesiano, los ejes Y y Z describen una extensión de traslación (líneas). Las dos direcciones de coordenadas son iguales.

Coordenadas

La posición del punto se puede describir por sus coordenadas Y y Z.

1. banner.text @

Con el botón Aplicar y continuar , puede definir varios puntos sin salir del cuadro de diálogo.

1. /#

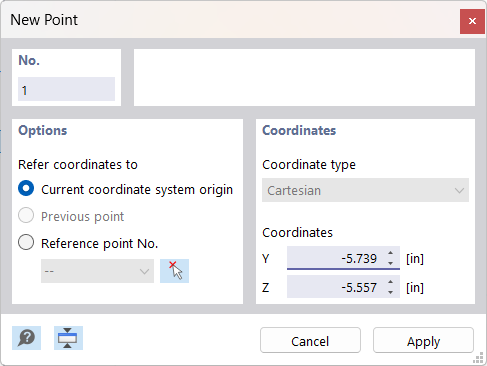

Establecer puntos gráficamente

Si llama el cuadro de diálogo 'Nuevo punto' con el botón , puede establecer puntos directamente haciendo clic en el plano de trabajo.

Normalmente, los puntos se ajustan a los puntos de la rejilla que están alineados con el sistema de coordenadas actual. Cuando introduce las coordenadas manualmente en el cuadro de diálogo, puede aplicarlas con Aplicar. Sin embargo, asegúrese de dejar el puntero dentro del cuadro de diálogo para que su entrada no se sobrescriba con una nueva posición.
