Body

Geometrie modelu je určena body. Ty tvoří základ pro linie, a tím i pro prvky, části a otvory. Při grafickém zadávání prvků, částí nebo otvorů jsou body automaticky generovány.

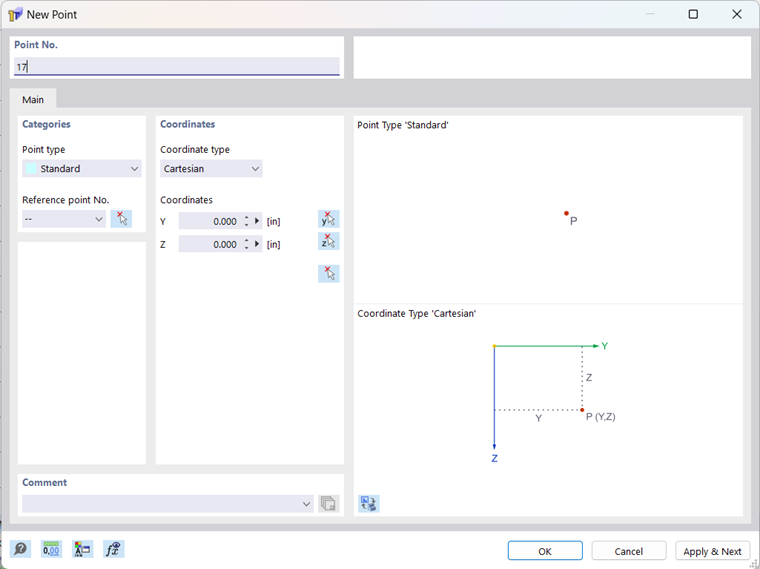

Dialog 'Nový bod'

Číslo bodu je přiřazeno automaticky, ale může být změněno. Pořadí při číslování není důležité. Nemusí být souvislé; mezery v číslování jsou povoleny.

Základní

Záložka Základní spravuje nejdůležitější parametry bodu.

Typ bodu

V seznamu jsou k dispozici různé typy bodů.

Typy bodů

Standardní

Tento typ bodu se používá ve většině případů. Standardní body lze graficky umístit v pracovní rovině nebo na libovolné místo ve vesmíru pomocí zadání souřadnic. Při grafickém zadávání linií, částí nebo prvků jsou také vytvářeny standardní body. V modelu jsou standardní body zobrazeny červeně.

Mezi dvěma body

Bod se nachází na spojovací linii mezi dvěma dalšími body. Referenční body a vzdálenost se nastavují v další záložce.

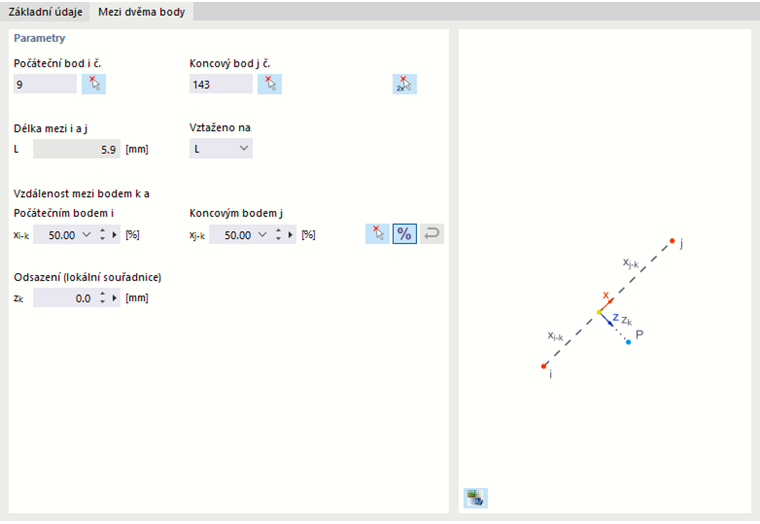

Definování bodu mezi dvěma body

Mezi dvěma místy

Bod se nachází na spojovací linii mezi libovolnými dvěma místy. Místa a vzdálenost se nastavují v další záložce.

Definování bodu mezi dvěma polohami

Na linii

U tohoto typu bodu není čára rozdělena na dvě čáry, ale zůstává jako čára. Čára a vzdálenost se nastavují v další záložce.

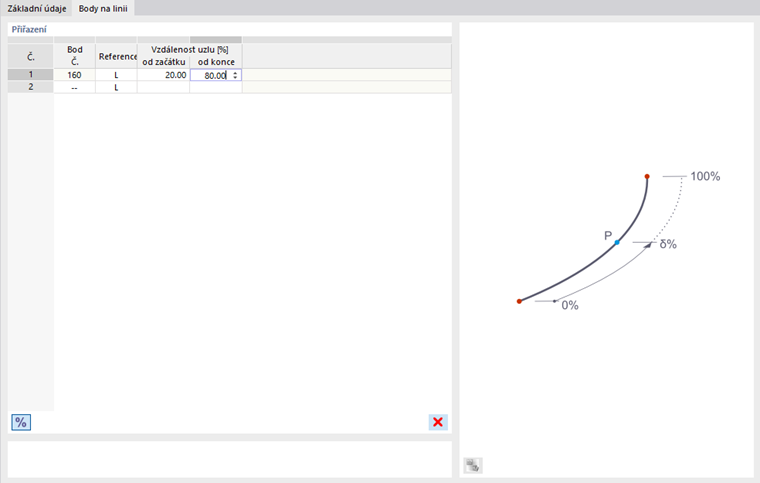

Definování bodu na linii

Referenční bod

Souřadnice se obvykle vztahují k počátku globálního souřadného systému (záznam '--'). Je také možné definovat souřadnice s odkazem na jiný bod. To je například užitečné, pokud chcete umístit bod v určité vzdálenosti od definované pozice. K tomu se nabízí možnost 'Předchozí' v seznamu. Referenční bod lze rovněž přímo zadat nebo vybrat pomocí v modelu.

Výběr referenčního bodu

Typ souřadného systému

Souřadnice bodu jsou vždy vztaženy k souřadnému systému, který popisuje umístění bodu ve vesmíru. Souřadný systém je pravotočivý. V kartézském souřadném systému popisují osy Y a Z translační rozměr (délku). Obě souřadné směry mají stejnou důležitost.

Souřadnice

Umístění bodu lze popsat pomocí jeho souřadnic Y a Z.

Grafické zadávání bodů

Pokud dialog 'Nový bod' vyvoláte tlačítkem , můžete body přímo umístit kliknutím v pracovní rovině.

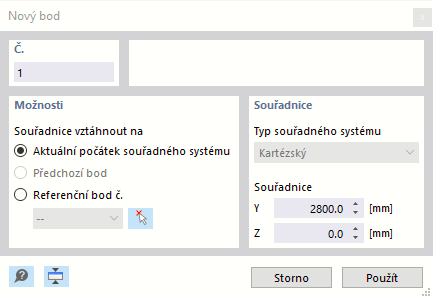

Grafické zadání bodu

Body jsou obvykle uchyceny na mřížkových bodech, které jsou zarovnány s aktuálním souřadným systémem. Pokud manuálně vkládáte souřadnice do dialogu, můžete je rovněž použít kliknutím na Použít. Ujistěte se však, že ponecháte kurzor myši v dialogovém okně, aby vaše vstupy nebyly přepsány novou pozicí.
