La geometria del modello viene definita tramite punti. Costituiscono la base per linee e quindi anche per elementi, parti e aperture. Durante l'inserimento grafico di elementi, parti o aperture, i punti vengono generati automaticamente.
Il numero del punto viene assegnato automaticamente, ma può essere modificato. Nell'assegnazione del numero, l'ordine non è rilevante. Non deve essere nemmeno sequenziale; sono consentiti buchi nella numerazione.

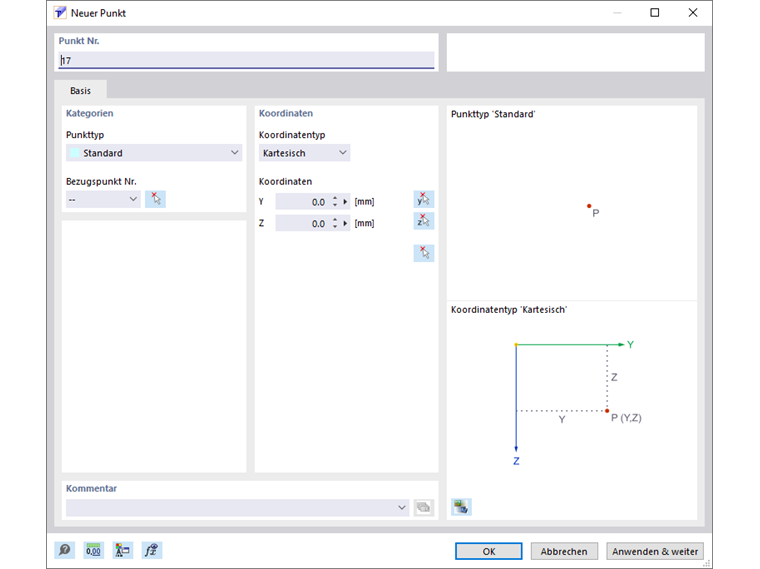

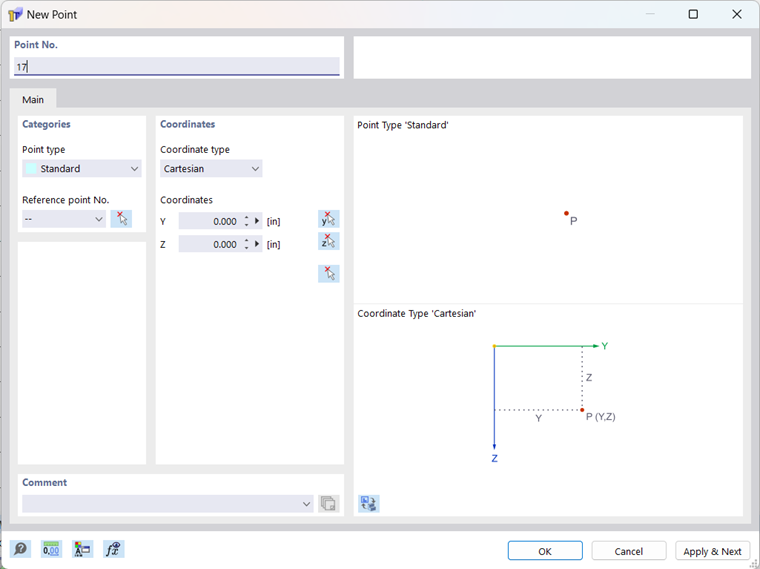

Base
La scheda Base gestisce i parametri principali del punto.
Tipo di punto
Nella lista sono disponibili diversi tipi di punto tra cui scegliere.
Standard
Questo tipo di punto è utilizzato nella maggior parte dei casi. I punti standard possono essere posizionati graficamente nel piano di lavoro o per specifica delle coordinate in qualsiasi punto dello spazio. Durante l'inserimento grafico di linee, parti o elementi, vengono generati anche punti standard. Nel modello, i punti standard sono rappresentati in rosso.

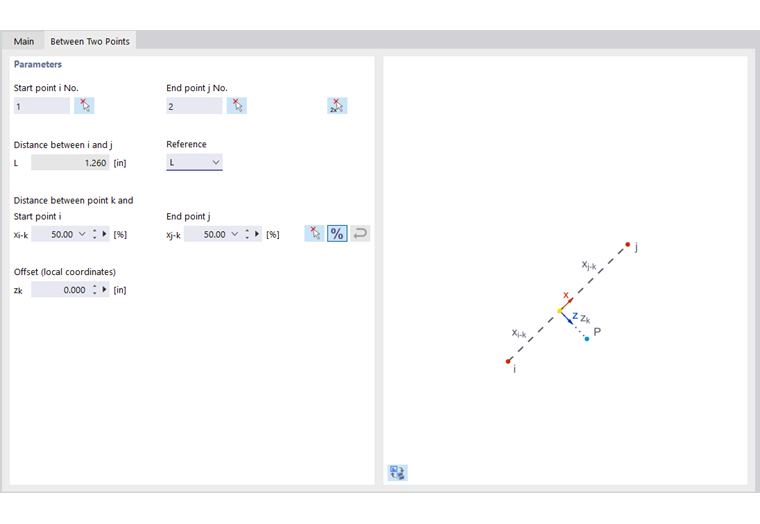

Tra due punti
Il punto si trova sulla linea di collegamento tra due altri punti. I punti di riferimento e la distanza devono essere definiti in un'altra scheda.
Tra due posizioni
Il punto si trova sulla linea di collegamento tra due posizioni qualsiasi. Le posizioni e la distanza devono essere definite in un'altra scheda.

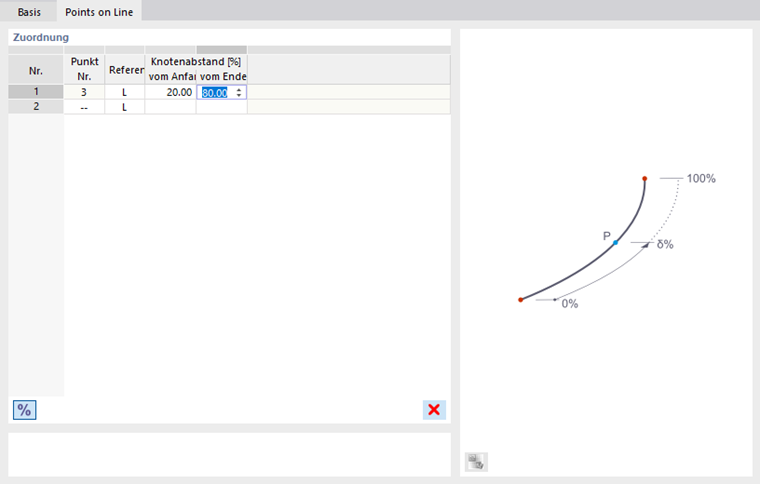

Su linea
Con questo tipo di punto, una linea non viene divisa in due linee, ma rimane come linea. La linea e la distanza devono essere definite in un'altra scheda.
Punto di riferimento
Le coordinate si riferiscono generalmente all'origine del sistema di coordinate globale (voce '--'). È anche possibile definire le coordinate riferendosi a un'altra posizione. Questo è ad esempio utile per posizionare il punto a una distanza da una posizione definita. A tal fine, l'opzione 'Precedente' nella lista è disponibile. Il punto di riferimento può anche essere inserito direttamente o selezionato sul modello con
.
Tipo di coordinata
Le coordinate di un punto sono sempre riferite a un sistema di coordinate che descrive la posizione del punto nello spazio. Il sistema di coordinate è da intendere come destrogiro. Nel sistema di coordinate cartesiane, gli assi Y e Z descrivono un'estensione traslazionale (tratti). Le due direzioni delle coordinate sono uguali.
Coordinate
La posizione del punto può essere descritta dalle sue coordinate Y e Z.

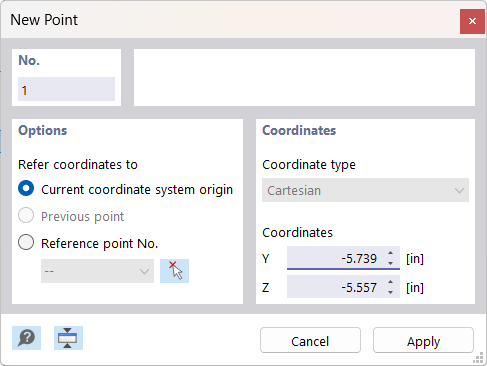

Posizionare punti graficamente
Se si chiama la finestra di dialogo 'Nuovo punto' con il pulsante
, è possibile posizionare punti direttamente con un clic nel piano di lavoro.
I punti vengono generalmente agganciati ai punti della griglia allineati al sistema di coordinate attuale. Se si inseriscono manualmente le coordinate nella finestra di dialogo, è possibile trasferirle utilizzando il pulsante Applica. Assicurarsi però di lasciare il cursore del mouse nella finestra di dialogo, in modo che l'inserimento non venga sovrascritto da una nuova posizione.
