La géométrie du modèle est définie par des points. Ils constituent la base pour les lignes, et donc aussi pour les éléments, les pièces et les ouvertures. Lors de la saisie graphique des éléments, des pièces ou des ouvertures, les points sont créés automatiquement.
Le numéro du point est assigné automatiquement, mais il peut être modifié. L’ordre de la numérotation n’a pas d’importance. Elle n’a pas besoin d’être continue ; des lacunes dans la numérotation sont autorisées.
Général
L’onglet Général permet de gérer les paramètres principaux des points.
Type de point
Une liste propose différents types de points à sélectionner.
Standard
Ce type de point est utilisé dans la plupart des cas. Les points standards peuvent être placés graphiquement dans le plan de travail ou librement dans l’espace grâce à une saisie de coordonnées. Lors de la saisie graphique des lignes, des pièces ou des éléments, des points standards sont également créés. Dans le modèle, les points standards sont affichés en rouge.

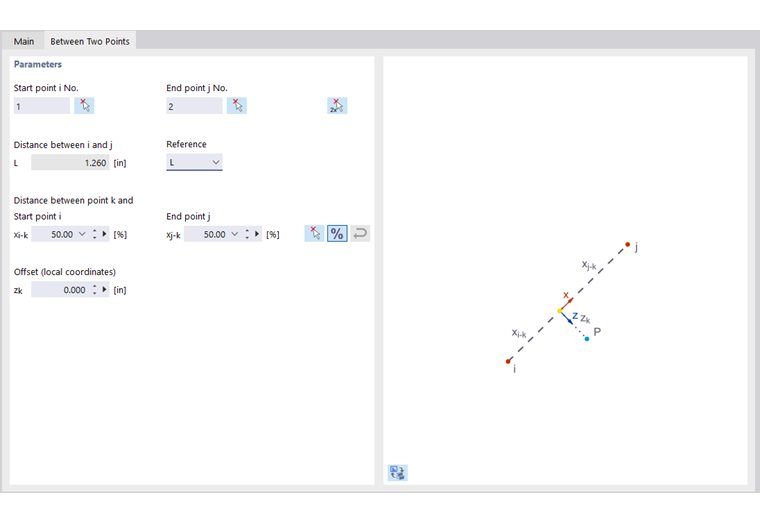

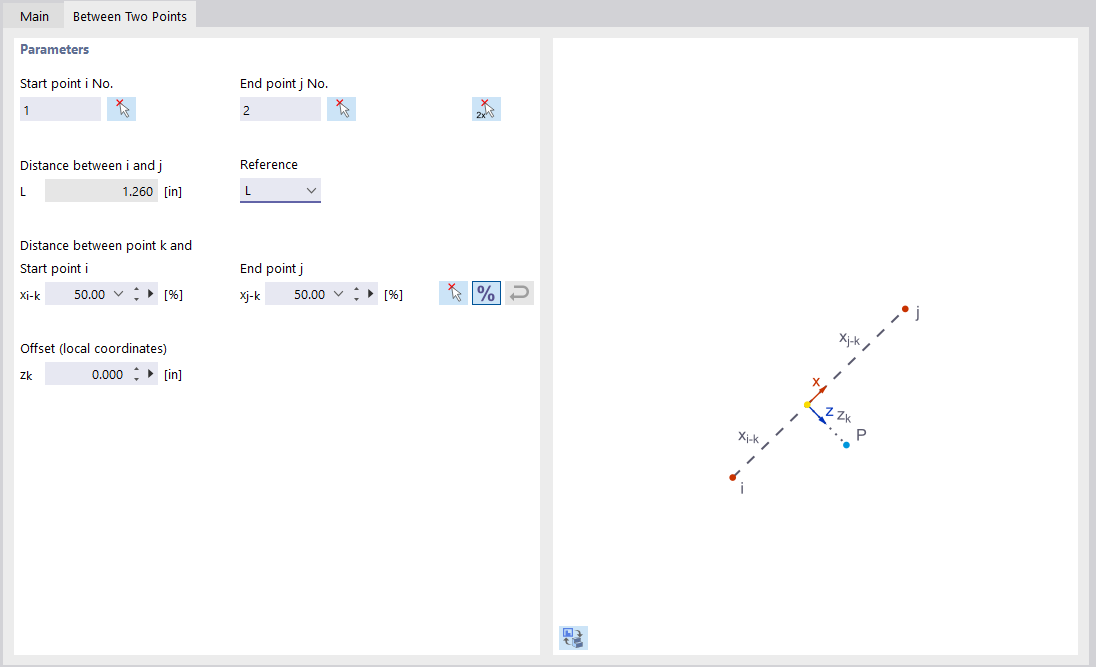

Entre deux points
Le point est situé sur la ligne de connexion entre deux autres points. Les points de référence et la distance doivent être définis dans un autre onglet.

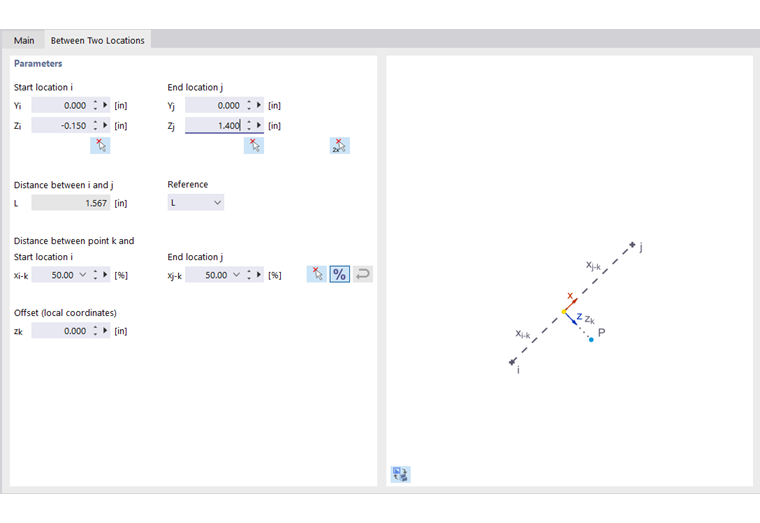

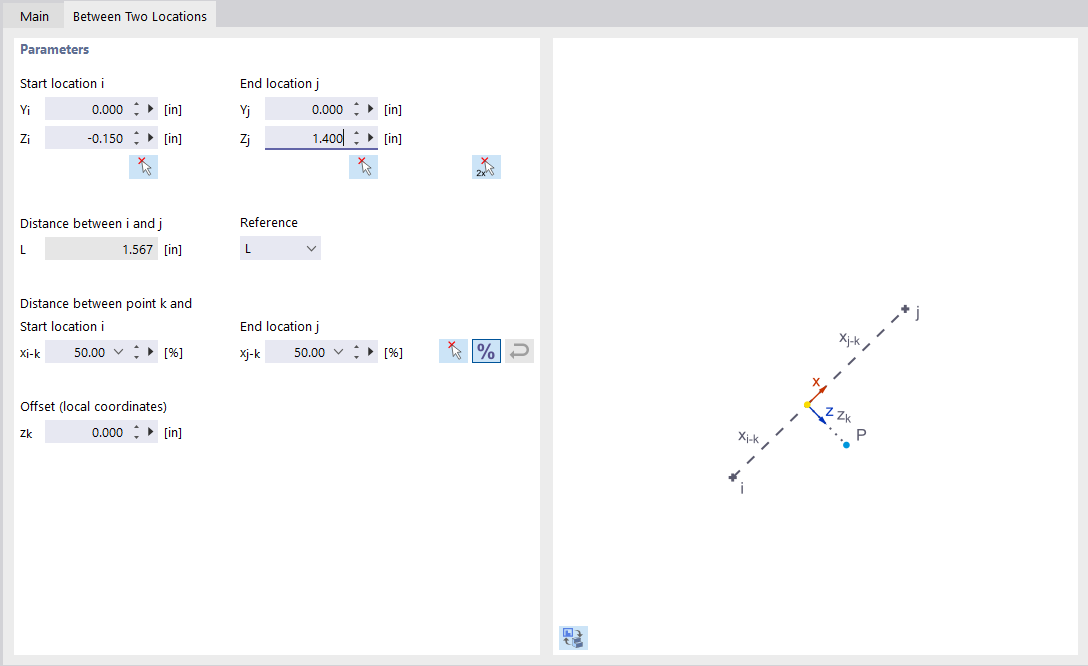

Entre deux positions
Le point est situé sur la ligne de connexion entre deux positions quelconques. Les positions et la distance doivent être définies dans un autre onglet.

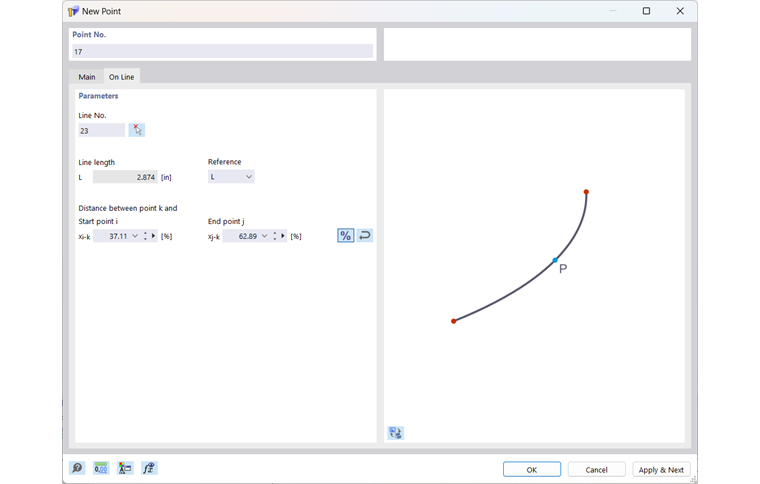

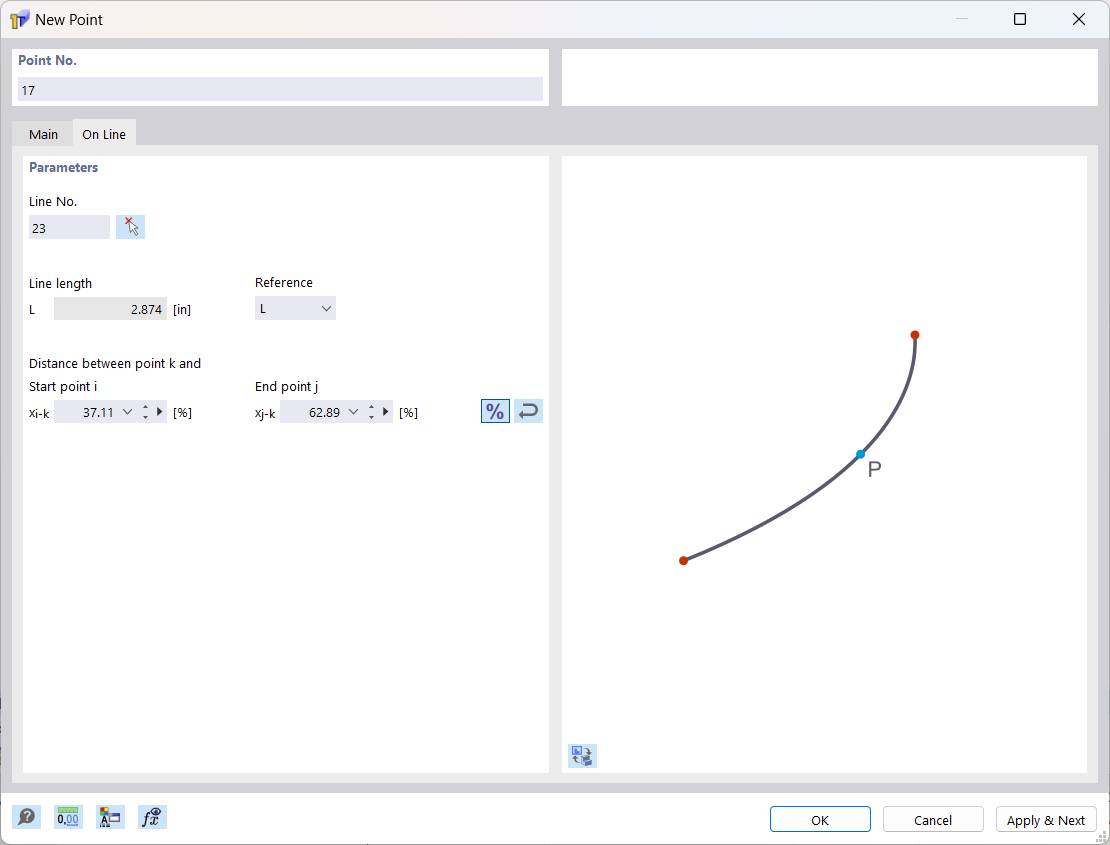

Sur ligne
Avec ce type de point, une ligne n’est pas divisée en deux lignes, elle est laissée telle quelle. La ligne et la distance doivent être définies dans un autre onglet.
Point de référence

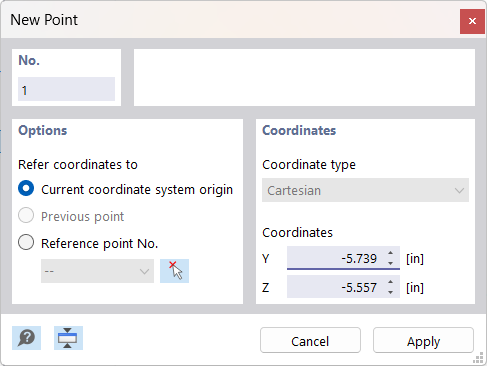

Les coordonnées se réfèrent généralement à l’origine du système de coordonnées global (entrée « -- »). Il est également possible de définir les coordonnées par rapport à un autre point. Cela est par exemple utile pour placer le point à une distance d’une position définie. Pour cela, l’option « Précédent » est disponible dans la liste. Le point de référence peut aussi être directement saisi ou sélectionné sur le modèle avec
.
Type de coordonnées
Les coordonnées d’un point sont toujours référencées à un système de coordonnées qui décrit la position du point dans l’espace. Le système de coordonnées doit être compris comme étant enroulé à droite. Dans le système de coordonnées cartésiennes, les axes Y et Z décrivent une extension translationnelle (segments). Les deux directions de coordonnées sont équivalentes.
Coordonnées
La position du point peut être décrite par ses coordonnées Y et Z.
Définir des points graphiquement

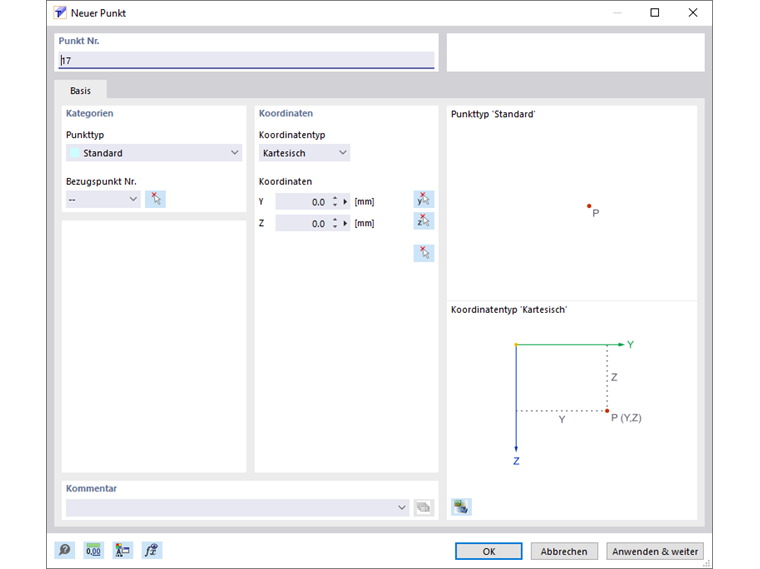

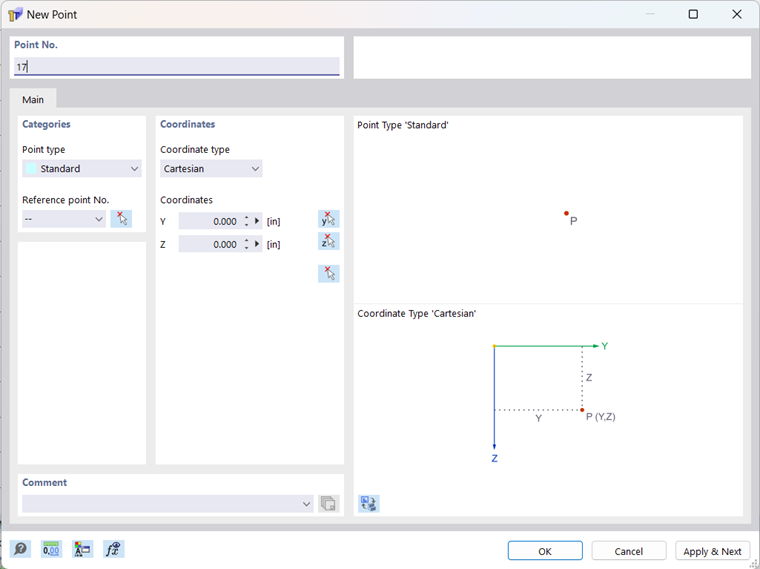

Si vous ouvrez la boite de dialogue « Nouveau point » à l’aide du bouton
, vous pouvez placer des points directement par un clic dans le plan de travail.
Les points sont généralement saisis aux points de la grille, alignés avec le système de coordonnées actuel. Si vous saisissez manuellement les coordonnées dans la boite de dialogue, vous pouvez également les valider avec Appliquer. Assurez-vous cependant de laisser le curseur de la souris dans la fenêtre de la boite de dialogue, pour que votre saisie ne soit pas écrasée par une nouvelle position.
