Base

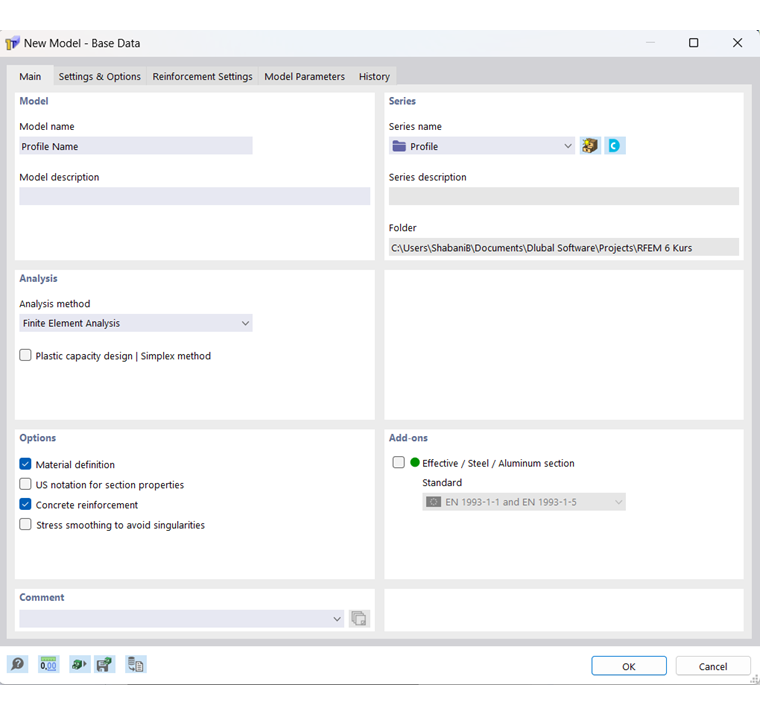

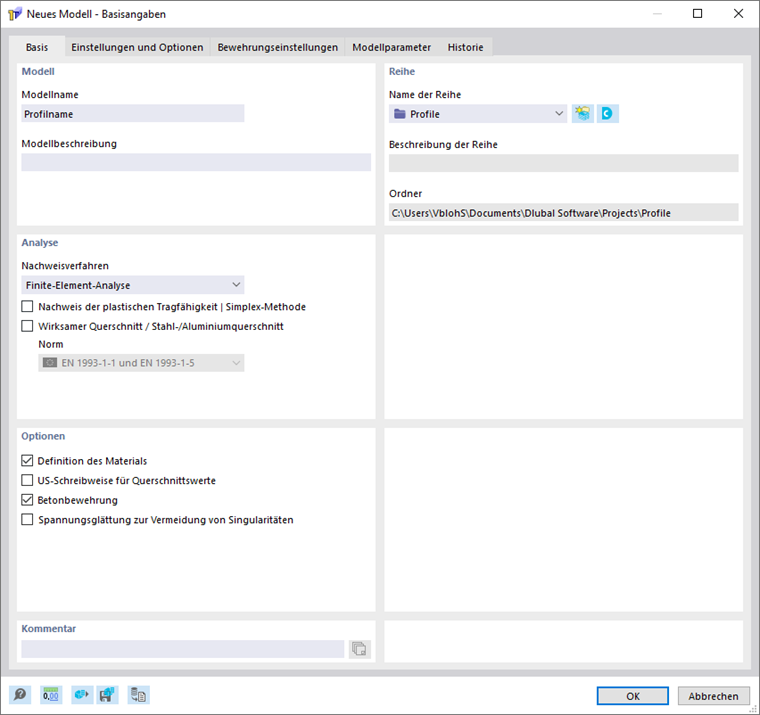

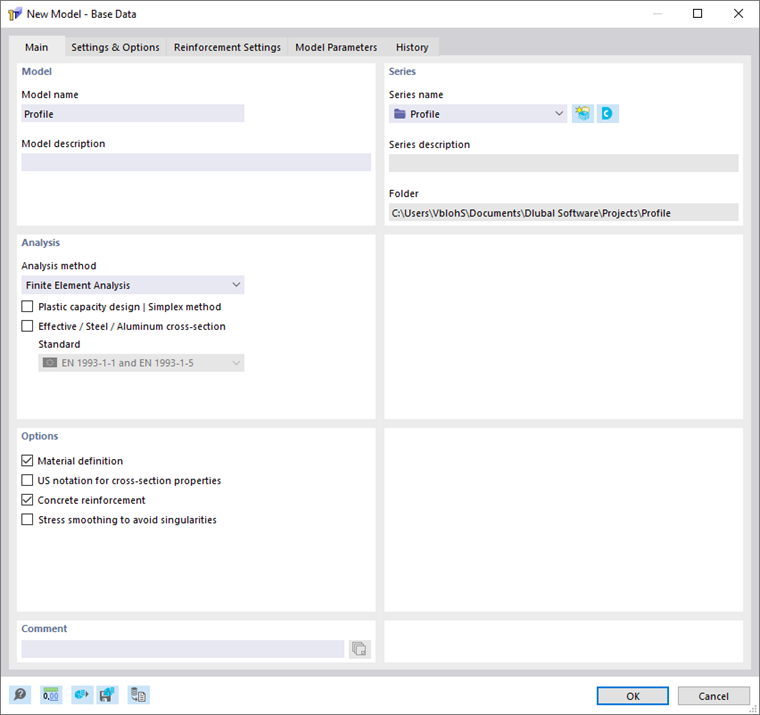

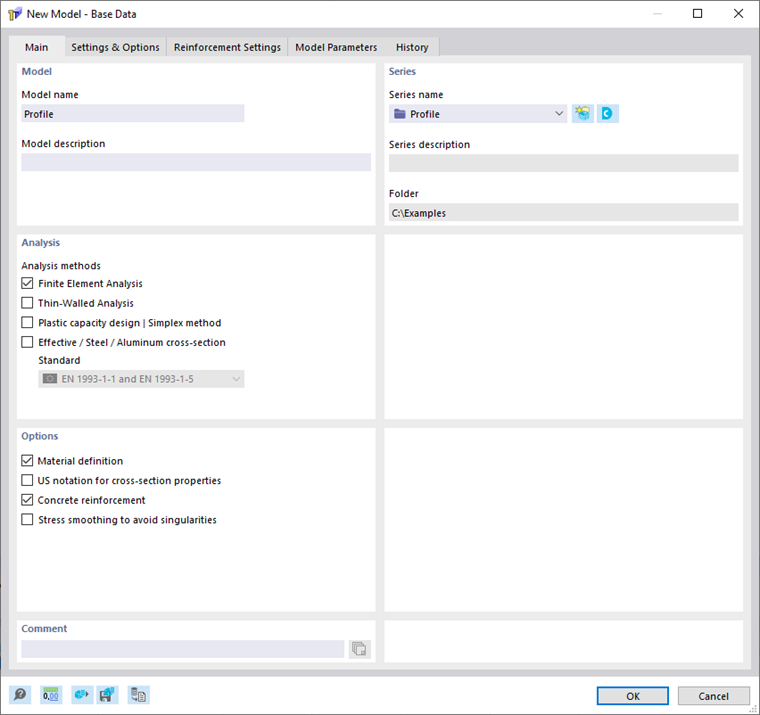

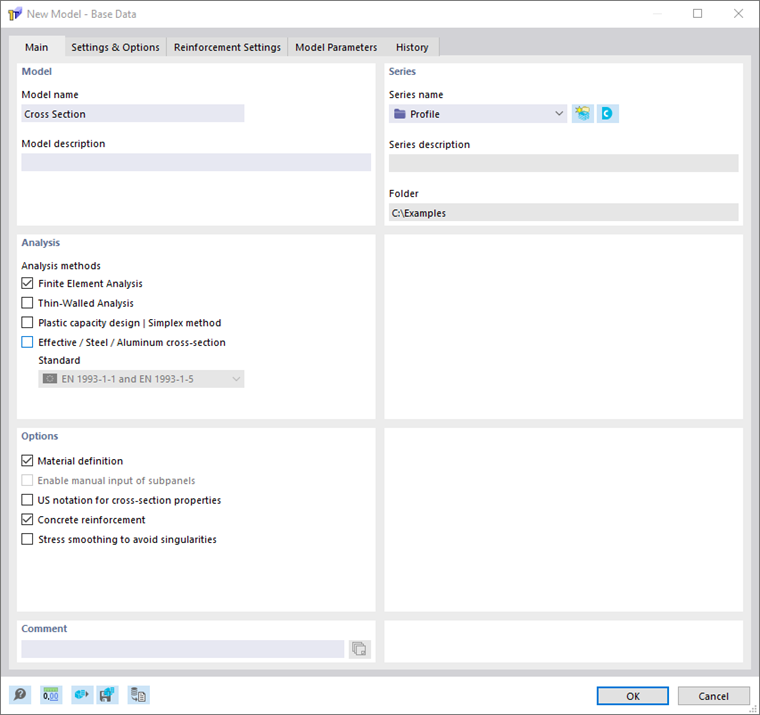

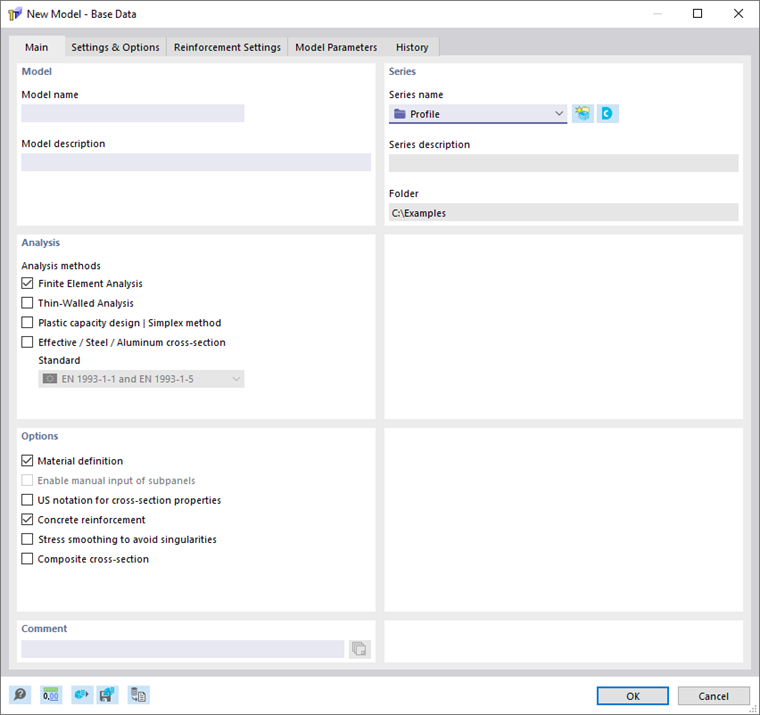

L'onglet Base gère les paramètres élémentaires du modèle.

Modèle

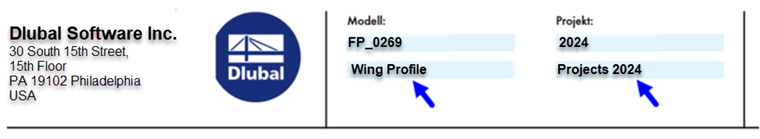

Le 'nom du modèle' doit être renseigné, car il constitue également le nom de fichier du modèle. La 'description du modèle' est en revanche facultative. Elle permet de décrire brièvement le modèle. La description apparaît dans le rapport d'impression, mais n'a sinon – comme la description de la série – aucune autre fonction.

Série

Sélectionnez le dossier de projet dans la liste 'Nom de la série' dans lequel le modèle doit être créé. À l'aide du bouton Nouveau projet , vous pouvez créer un nouveau projet. La boîte de dialogue 'Créer un nouveau projet' s'affiche pour la saisie des données correspondantes.

Le bouton Dlubal Center ouvre le Dlubal Center. Vous pouvez y définir un autre projet comme projet actuel (voir chapitre Modèles ).

La 'description de la série' et le 'dossier' du projet sélectionné sont affichés à titre d'information.

Analyse

Activez les cases à cocher des méthodes de vérification qui doivent être utilisées pour le calcul. Les méthodes suivantes sont disponibles :

  • Analyse des structures à parois minces
  • Analyse par éléments finis

Une ou les deux méthodes de vérification peuvent être sélectionnées simultanément.

Activez la case à cocher 'Vérification de la résistance plastique | Méthode simplex' afin d'examiner la résistance plastique de la section en tenant compte de l'interaction des efforts internes.

Informations

Lors de la vérification de la résistance plastique, les contraintes normales varient simultanément avec les contraintes de cisaillement sur toute la surface de la section. La redistribution plastique des contraintes de cisaillement n'est possible que si des éléments sont également définis. Si aucun élément n'est défini, il est simplifié supposé pour les efforts internes de cisaillement qu'ils sont déterminés à partir des efforts internes saisis Vu, Vv, Mxp et Mxs après calcul élastique, avant que le calcul plastique ne soit lancé avec l'algorithme Revised Simplex.


Activez la case à cocher 'Section efficace / section acier-aluminium' afin de déterminer la section efficace selon les normes correspondantes. L'une des normes suivantes peut être sélectionnée :

  • EN 1993-1-1 et EN 1993-1-5
  • EN 1993-1-3 (formé à froid)
  • EN 1999-1-1 (aluminium)

Dans l'onglet Paramètres et options , vous pouvez effectuer d'autres réglages détaillés.

Options

Dans cette section, vous définissez les paramètres de base pour le calcul.

Définition du matériau

Cette case à cocher vous permet de définir si une saisie de matériau est requise pour la section. Cette case doit être activée pour le calcul de la section efficace ou pour la définition de l'armature en béton.

Notation US pour les valeurs de section

Activez la case à cocher pour afficher les symboles des valeurs de section selon la convention américaine.

Armature en béton

Cette case à cocher vous permet de définir si une armature en béton peut être définie.

Informations

Le dimensionnement du béton armé n'est possible que dans l'Add-On Dimensionnement béton.

Lissage des contraintes pour éviter les singularités

Activez la case à cocher pour lisser les pics de contraintes.

Commentaire

Vous pouvez saisir ici un texte afin d'ajouter une remarque au modèle. Ce commentaire apparaît également dans le rapport d'impression.
