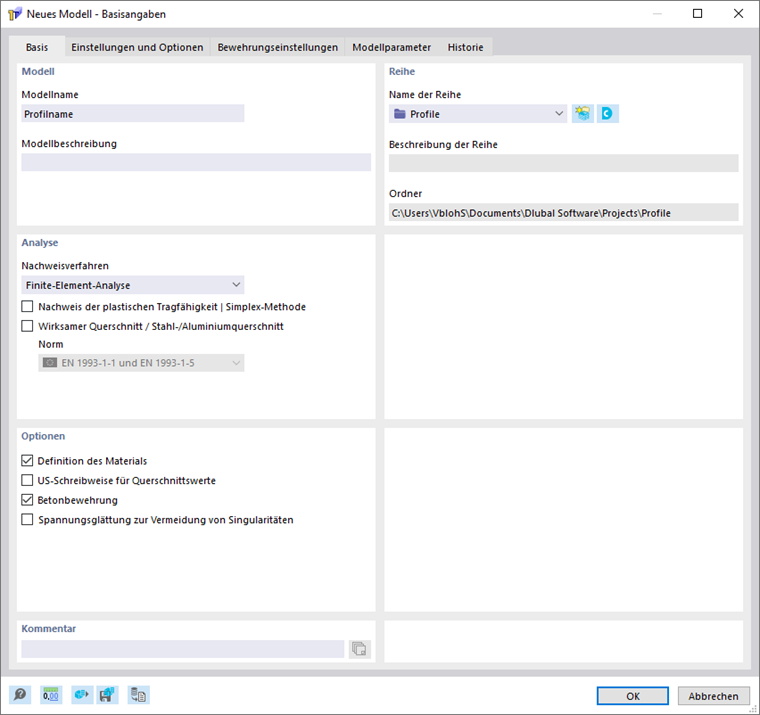

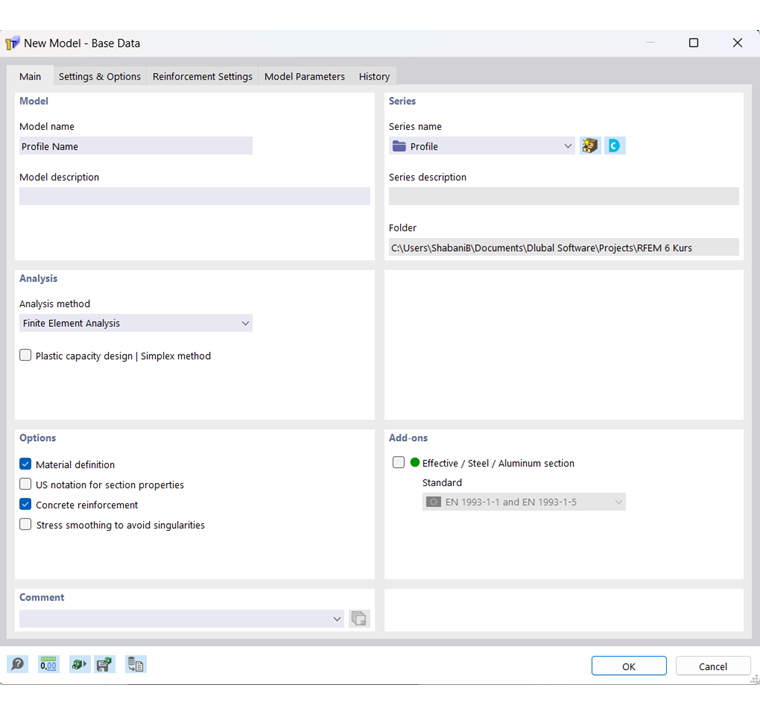

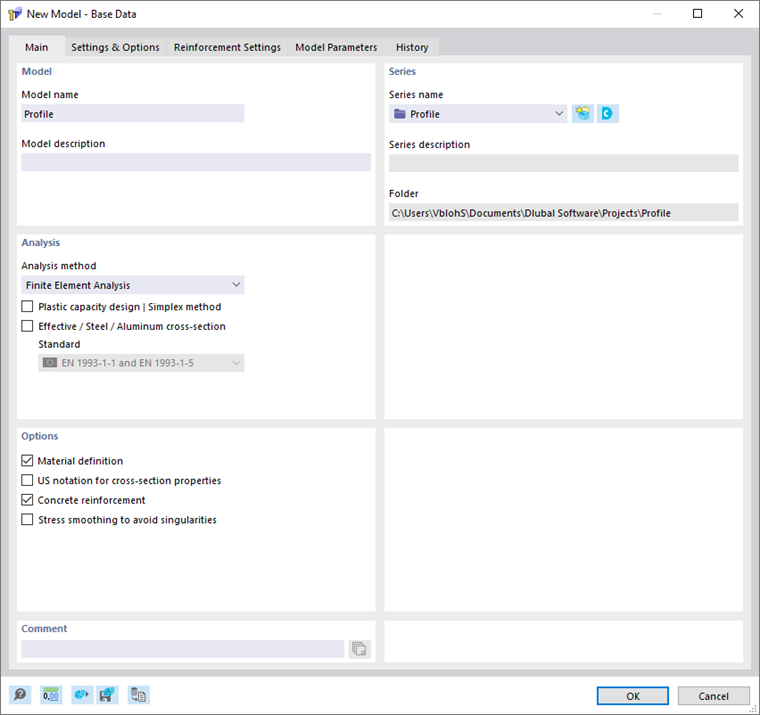

Karta Základní spravuje základní parametry modelu.
Model

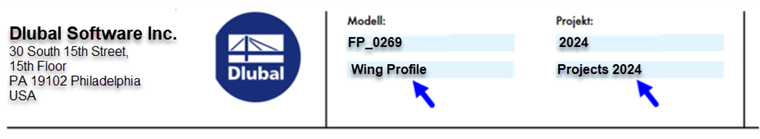

Je nutné zadat 'Název modelu', protože se jedná zároveň o název souboru modelu. 'Popis modelu' je naproti tomu volitelný. Pomocí něj můžete model stručně popsat. Popis se zobrazí v tiskovém protokolu, jinak však – stejně jako popis řady – nemá žádnou další funkci.
Řada
V seznamu 'Název řady' vyberte složku projektu, ve které má být model vytvořen. Pomocí tlačítka

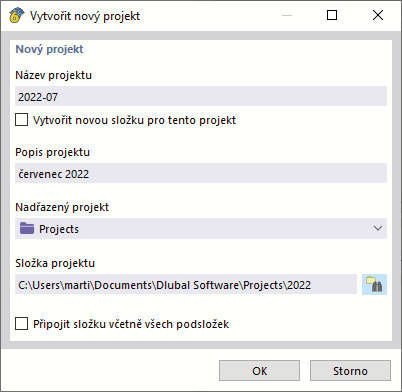

můžete vytvořit nový projekt. Zobrazí se dialog 'Vytvořit nový projekt' pro zadání příslušných údajů.
Tlačítko
otevře Dlubal Center. Zde můžete nastavit jiný projekt jako aktuální (viz kapitola
Modely
).
Pro informaci se zobrazí 'Popis řady' a 'Složka' vybraného projektu.
Analýza

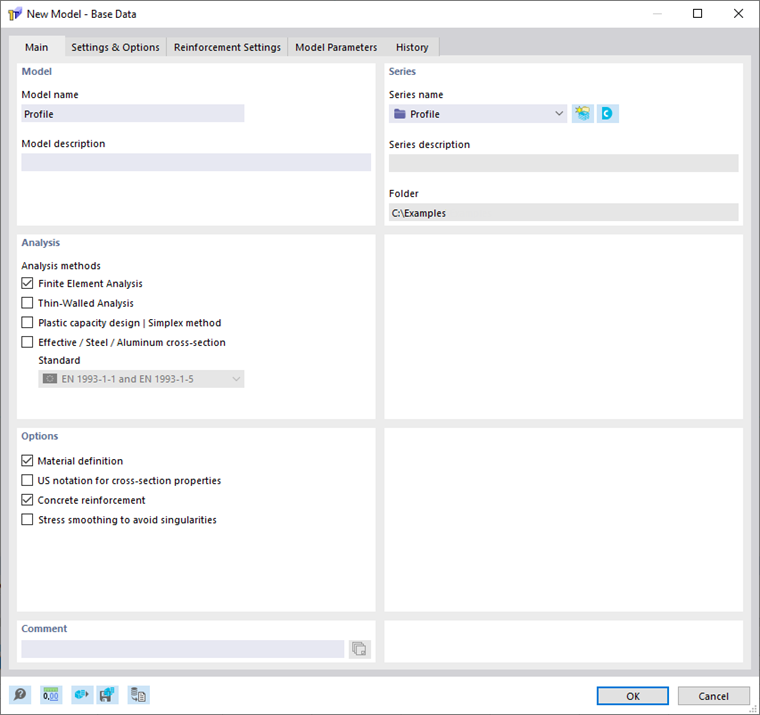

Aktivujte zaškrtávací políčka metod posouzení, které mají být použity pro výpočet. K dispozici jsou následující metody:
- Analýza tenkostěnných konstrukcí
- Metoda konečných prvků
Lze vybrat jednu nebo obě metody posouzení současně.
Aktivujte zaškrtávací políčko 'Posouzení plastické únosnosti | simplexová metoda', chcete-li zkoumat plastickou únosnost průřezu s uvážením interakce vnitřních sil.
Aktivujte zaškrtávací políčko 'Efektivní průřez / ocelový / hliníkový průřez', chcete-li stanovit efektivní průřez podle příslušných norem. Přitom lze vybrat jednu z následujících norem:
- EN 1993-1-1 a EN 1993-1-5
- EN 1993-1-3 (za studena tvarované)
- EN 1999-1-1 (hliník)
Na kartě Nastavení a možnosti můžete provést další podrobná nastavení.
Možnosti
V této části se stanovují základní nastavení pro výpočet.
Definice materiálu
Tímto zaškrtávacím políčkem můžete ovládat, zda je pro průřez vyžadováno zadání materiálu. Pro výpočet efektivního průřezu nebo definici betonářské výztuže musí být toto zaškrtávací políčko aktivováno.

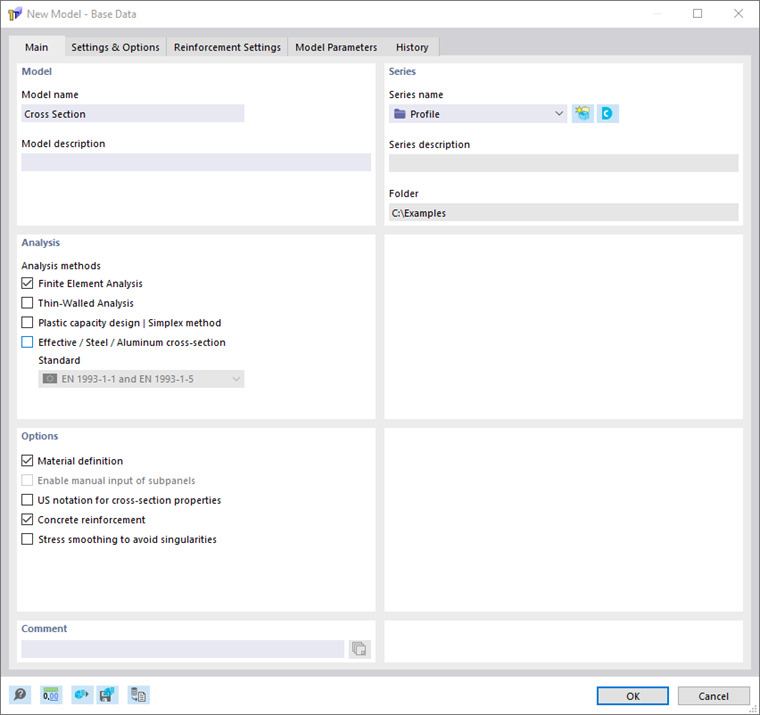

Ruční zadání jednotlivých polí
Pro stanovení efektivního průřezu podle EN 1993-1-1 ve spojení s EN 1993-1-5, EN 1993-1-3 nebo EN 1999-1-1 je třeba definovat jednotlivá pole průřezu. Ta se zpravidla odvozují automaticky z geometrie průřezu. Aktivací možnosti 'Aktivovat ruční zadání jednotlivých polí' lze jednotlivá pole uživatelsky upravit. Úprava se provádí v tabulce 'Jednotlivá pole' ve 'Speciálních objektech' nebo prostřednictvím dialogů 'Upravit jednotlivé pole' a 'Nové jednotlivé pole'.
Americký zápis průřezových charakteristik
Aktivujte zaškrtávací políčko, chcete-li zobrazit symboly průřezových charakteristik podle americké konvence.
Betonářská výztuž
Tímto zaškrtávacím políčkem můžete ovládat, zda lze definovat betonářskou výztuž.

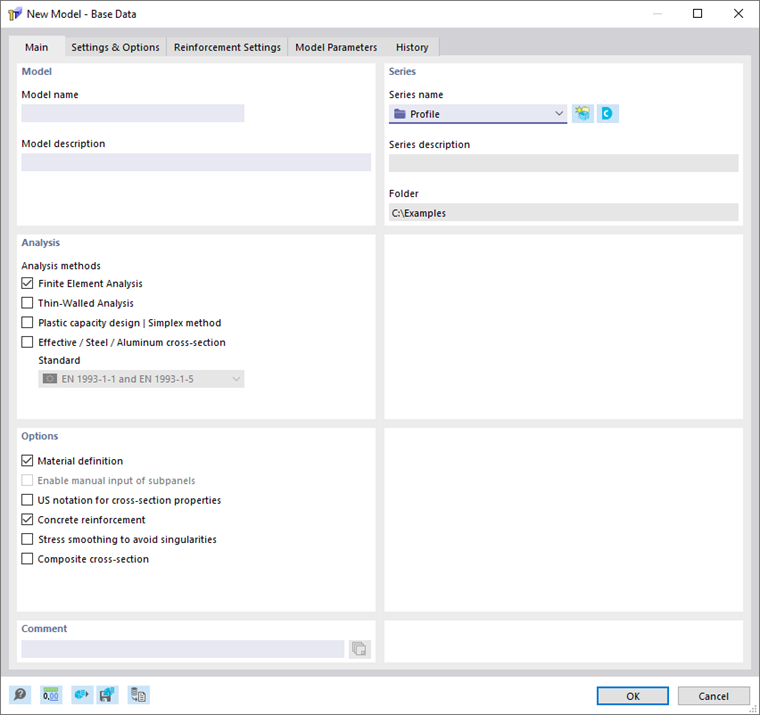

Spřažený průřez
Aktivujte toto zaškrtávací políčko, chcete-li definovat spřažený průřez, u kterého lze spojení jednotlivých částí stanovit prostřednictvím Spojovací prostředky.
Vyhlazení napětí k zamezení singularit
Aktivujte zaškrtávací políčko pro vyhlazení napěťových špiček.
Komentář
Zde můžete zadat text, kterým model opatříte poznámkou. Tento komentář se rovněž zobrazí v tiskovém protokolu.
