@mainTab@ La pestaña **Base** gestiona los parámetros del modelo elementales.

@image027725@

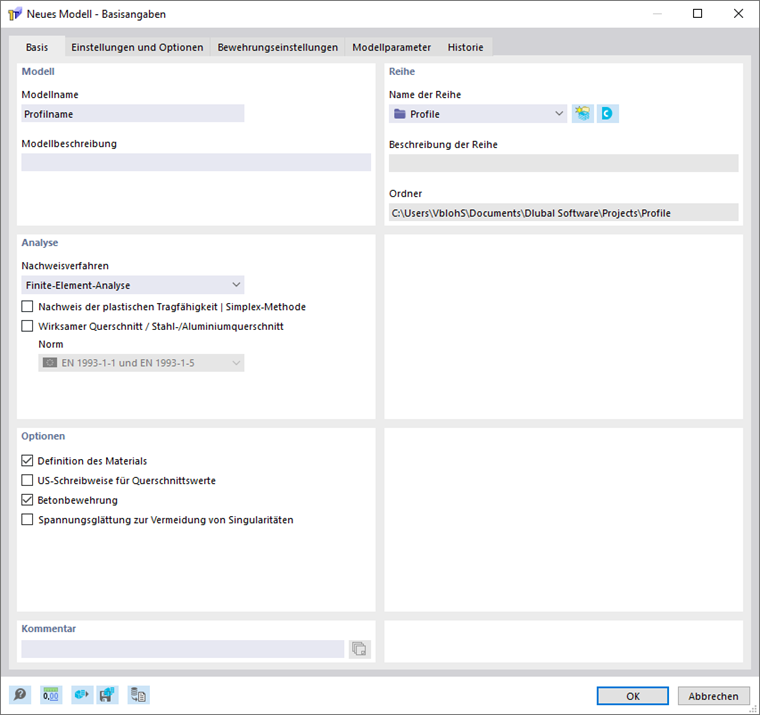

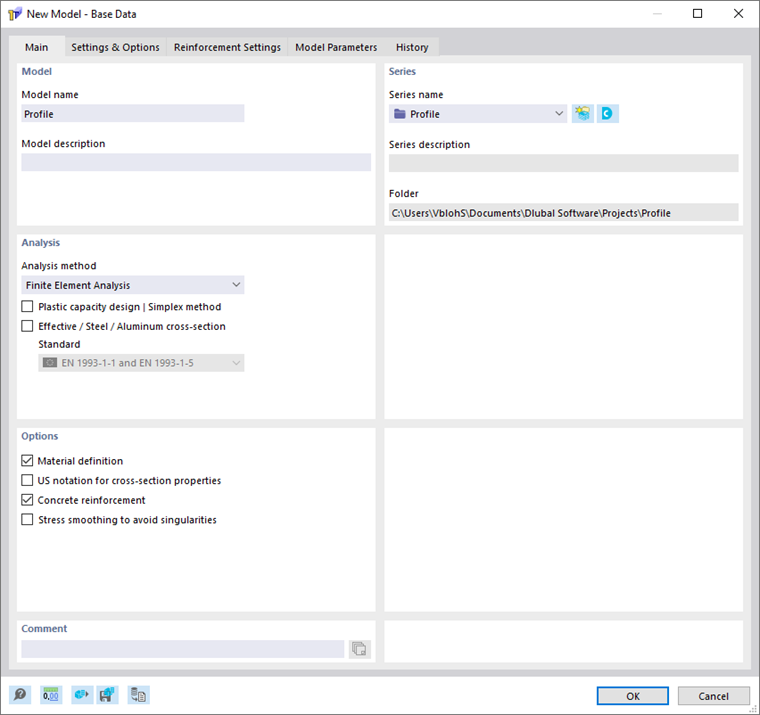

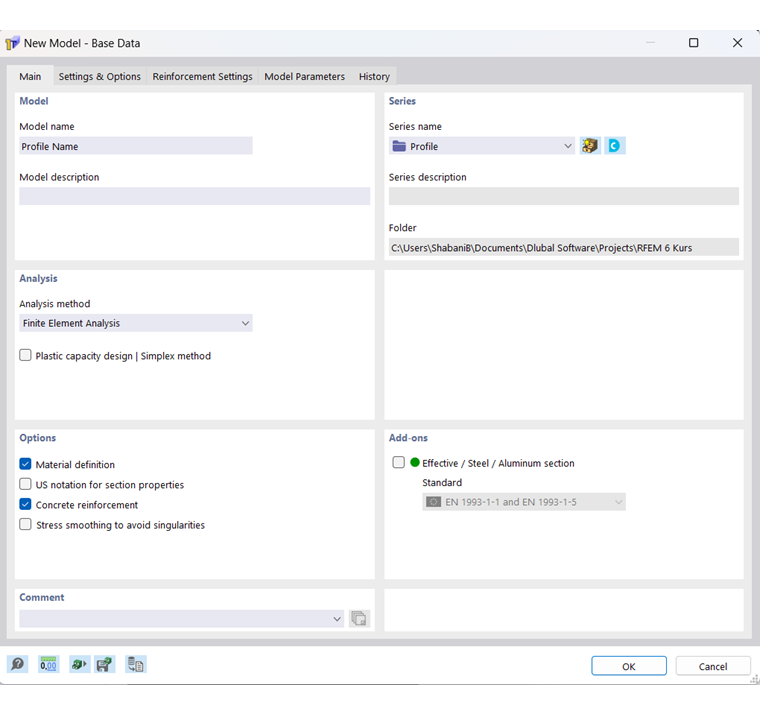

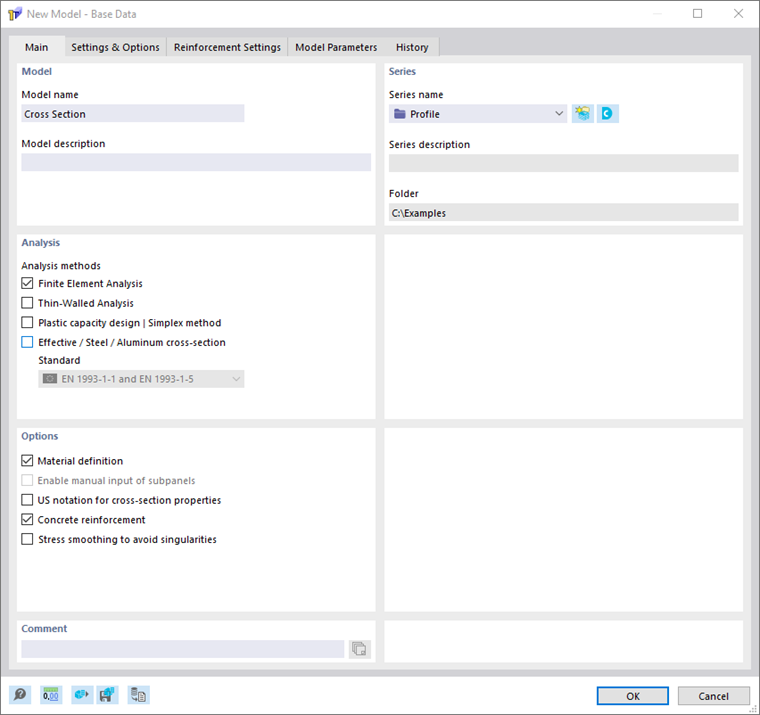

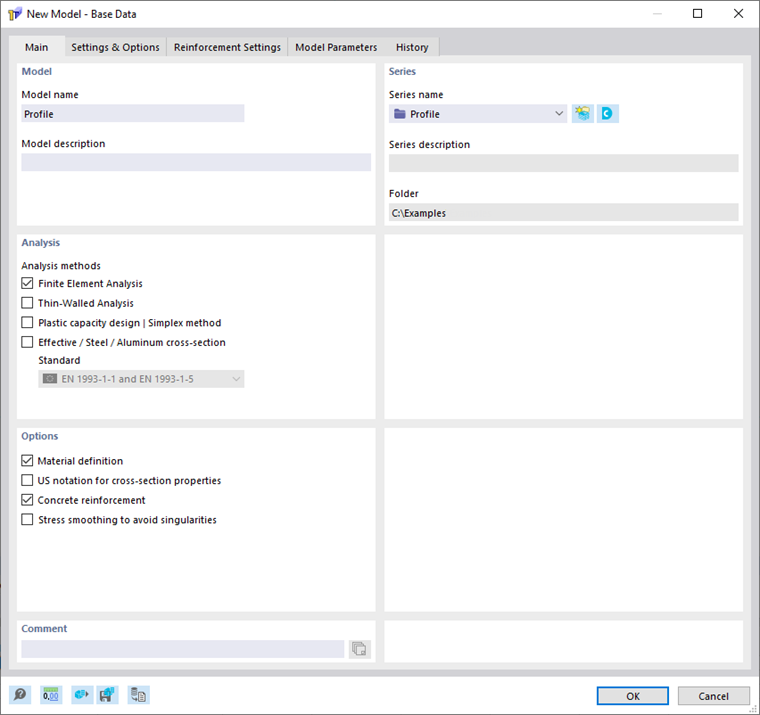

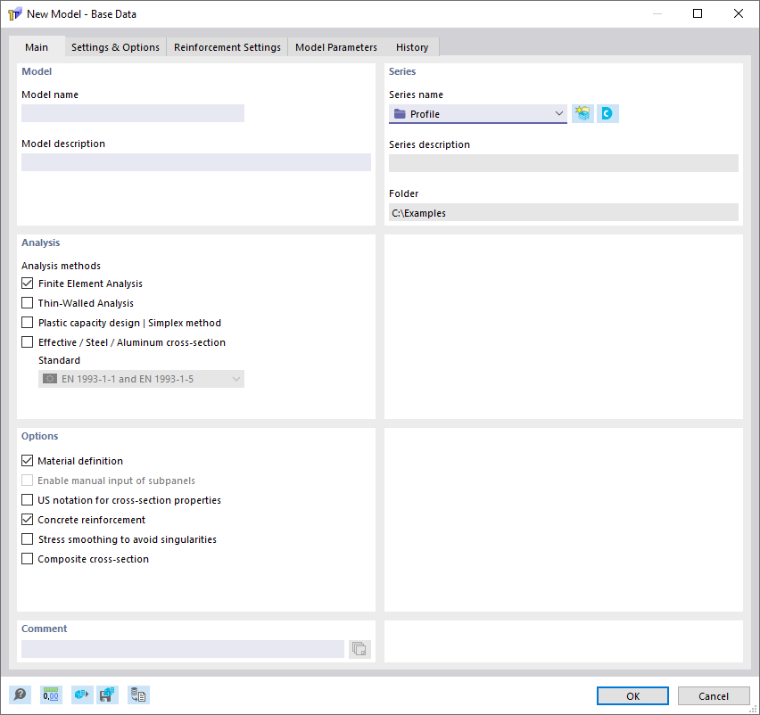

Cuadro de diálogo "Nuevo modelo – Datos básicos", Pestaña "General"

Modelo

Se debe especificar el 'Nombre del modelo', ya que es también el nombre del archivo del modelo. La 'Descripción del modelo' es opcional. Puede usarla para describir brevemente el modelo. La descripción aparece en el informe, pero por lo demás no tiene otra función, al igual que la descripción del proyecto.

@image047424@

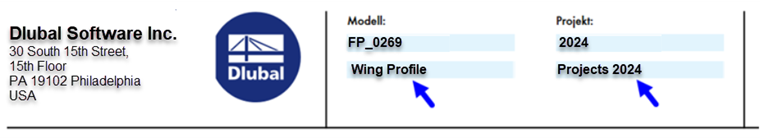

Descripción del modelo y del proyecto en el informe

Proyecto

Seleccione en la lista 'Nombre del proyecto' la carpeta de proyecto donde se debe crear el modelo. Con el botón , puede crear un proyecto nuevo. Aparece el cuadro de diálogo 'Crear nuevo proyecto' para introducir los datos correspondientes.

Cuadro de diálogo 'Crear nuevo proyecto'

El botón abre el Centro de Dlubal. Allí puede establecer otro proyecto como actual (consulte el capítulo Modelos ).

A modo informativo, se muestran la 'Descripción del proyecto' y la 'Carpeta' del proyecto seleccionado.

@model-type@

Cálculo

Active las casillas de los métodos de cálculo que deben usarse para el cálculo. Están disponibles los siguientes métodos:

• Análisis de estructuras de pared delgada
• Análisis de elementos finitos

Se puede seleccionar uno o ambos métodos de cálculo simultáneamente.

Active la casilla 'Capacidad plástica de la sección | Método símplex' para investigar la capacidad plástica de la sección considerando la interacción de esfuerzos internos.

@effective-section@ Active la casilla 'Sección eficaz / Sección de acero / aluminio' para determinar la sección eficaz según las normas correspondientes. Se puede seleccionar una de las siguientes normas:

• EN 1993-1-1 y EN 1993-1-5
• EN 1993-1-3 (Conformado en frío)
• EN 1999-1-1 (Aluminio)

En la pestaña Configuración y opciones, puede realizar ajustes detallados adicionales.

Opciones

En esta sección, se definen los ajustes básicos para el cálculo.

Definición del material

Con esta casilla puede controlar si se requiere una entrada de material para la sección. Para el cálculo de la sección eficaz o la definición del hormigón armado, esta casilla debe estar activada.

@subpanel@

Entrada manual de paneles simples

Para determinar la sección eficaz según EN 1993-1-1 junto con EN 1993-1-5, EN 1993-1-3 o EN 1999-1-1, se deben definir los paneles simples de la sección. Normalmente, estos se derivan automáticamente de la geometría de la sección. Activando la opción 'Activar entrada manual de paneles simples', los paneles simples se pueden ajustar de forma personalizada. La edición se realiza en la tabla 'Paneles simples' de los 'Objetos especiales' o mediante los cuadros de diálogo 'Editar panel simple' y 'Nuevo panel simple'.

Notación US para propiedades de la sección

Active la casilla para mostrar los símbolos de las propiedades de la sección según la convención de EE. UU.

@concrete_reinforcement@

Hormigón armado

Con esta casilla puede controlar si se puede definir un hormigón armado.

Suavizado de tensiones para evitar singularidades

Active la casilla para suavizar los picos de tensión.

Comentario

Aquí puede introducir un texto para añadir una observación al modelo. Este comentario también aparece en el informe.
