Podstawy


Karta Podstawowe zarządza podstawowymi parametrami modelu.

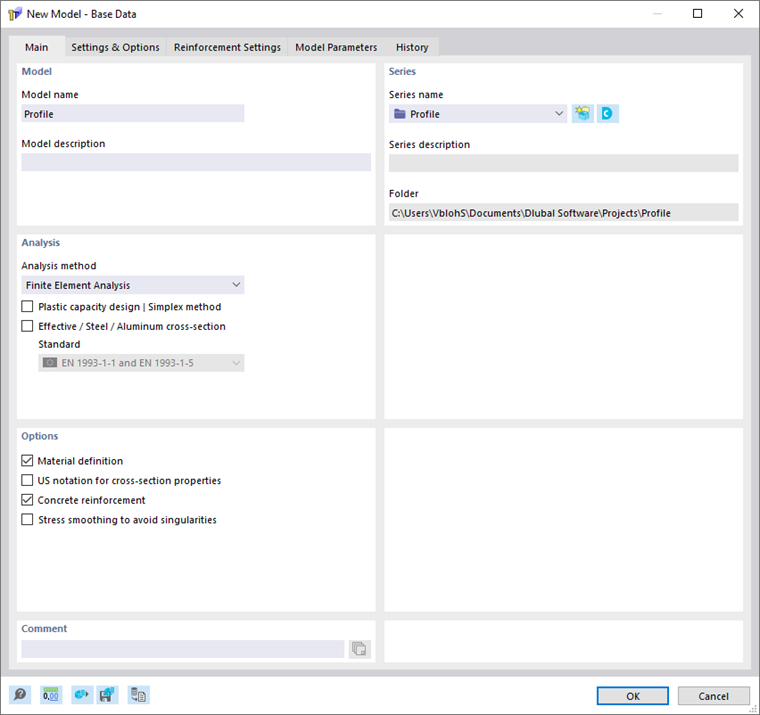

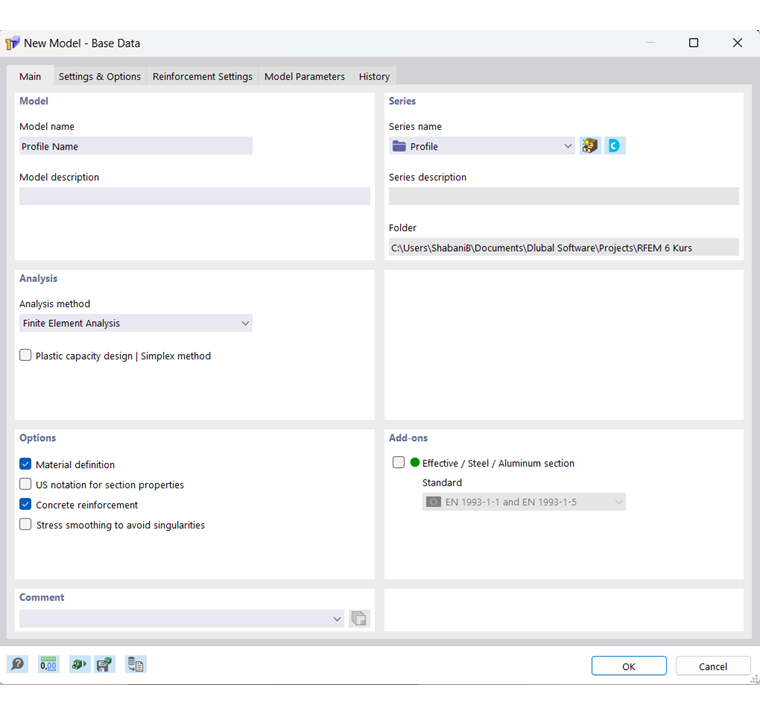

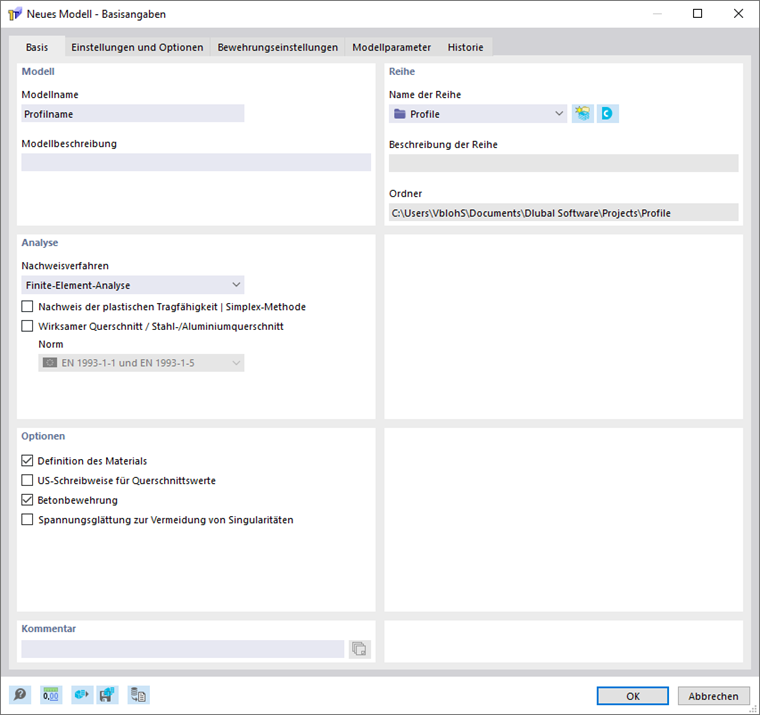

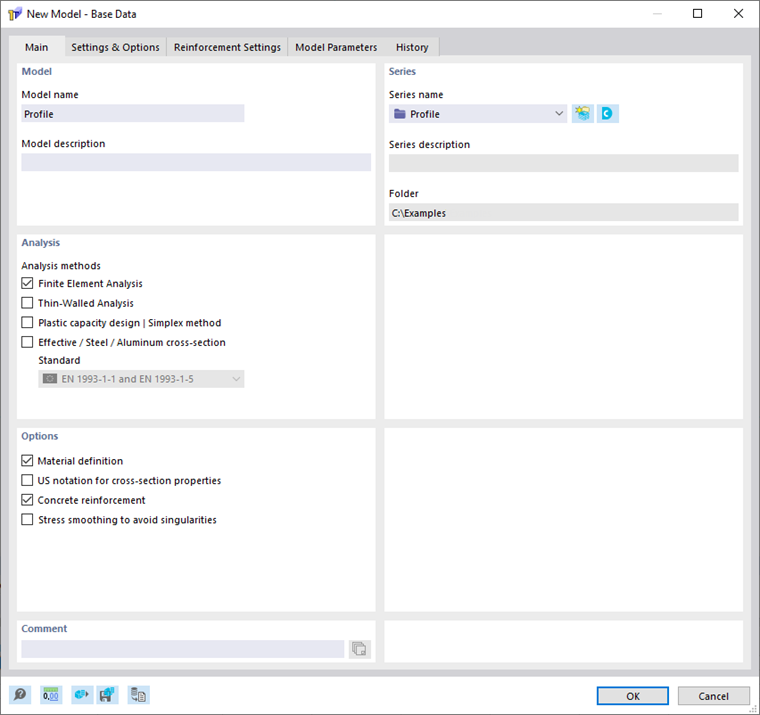

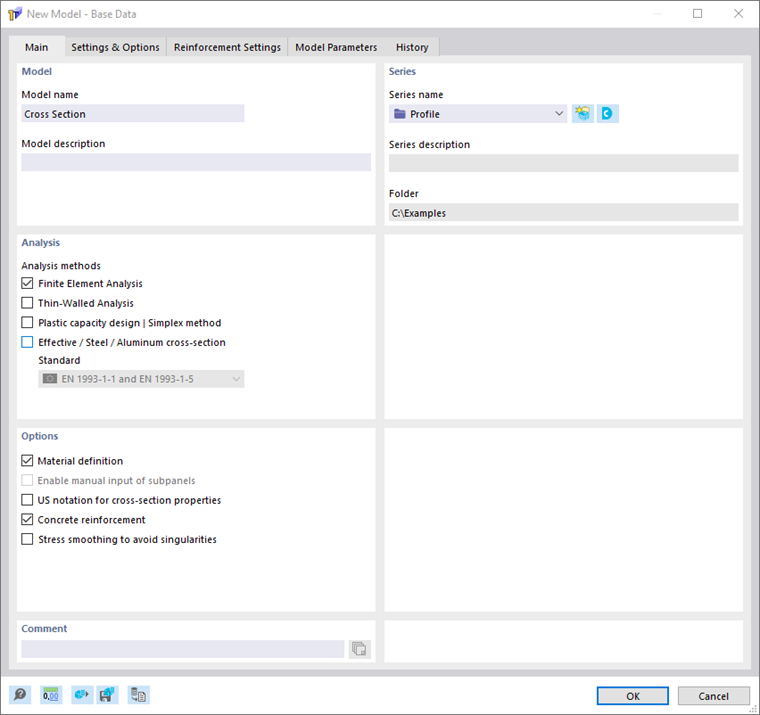

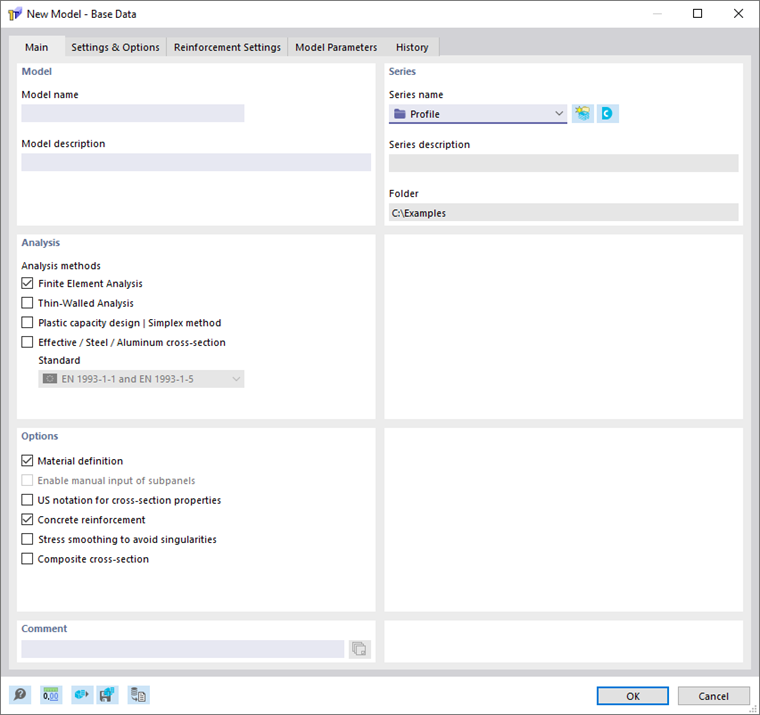

Okno dialogowe "Nowy model – Dane podstawowe", zakładka "Podstawowe"
Okno dialogowe 'Nowy model - Dane podstawowe', zakładka 'Podstawowe'

Model

Należy podać 'nazwę modelu', ponieważ jest ona również nazwą pliku modelu. 'Opis modelu' jest natomiast opcjonalny. Umożliwia on krótkie opisanie modelu. Opis pojawia się w protokole wydruku, ale poza tym – podobnie jak opis serii – nie pełni żadnej dodatkowej funkcji.

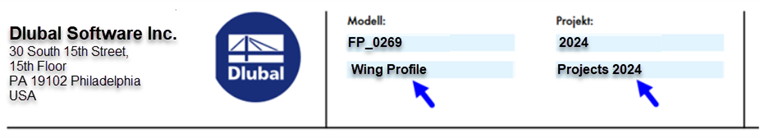

Opis modelu i projektu w protokole wydruku
Opis modelu i projektu w raporcie z obliczeń

Seria

Wybierz z listy 'Nazwa serii' folder projektu, w którym ma zostać utworzony model. Za pomocą przycisku Nowy projekt można utworzyć nowy projekt. Otworzy się okno dialogowe 'Utwórz nowy projekt' do wprowadzenia odpowiednich danych.

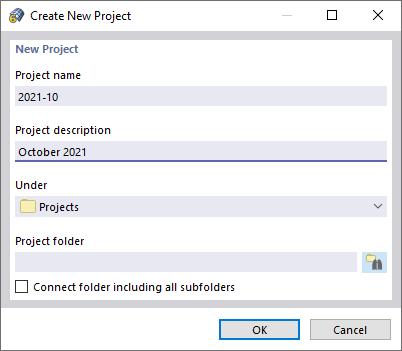

' Okno dialogowe Utwórz nowy projekt '
' Okno dialogowe Utwórz nowy projekt '

Przycisk Centrum Dlubal otwiera Dlubal Center. Tam można ustawić inny projekt jako bieżący (zobacz rozdział Modele ).

W celach informacyjnych wyświetlane są 'Opis serii' oraz 'Folder' wybranego projektu.

Analiza

Aktywuj pola wyboru metod weryfikacji, które mają być używane do obliczeń. Dostępne są następujące metody:

  • Analiza struktur cienkościennych
  • Analiza elementów skończonych

Można wybrać jedną lub obie metody weryfikacji jednocześnie.

Aktywuj pole wyboru 'Sprawdzenie nośności plastycznej | Metoda Simplex', aby zbadać plastyczną nośność przekroju z uwzględnieniem interakcji sił wewnętrznych.

Informacje

Przy sprawdzaniu nośności plastycznej, oprócz zmiany naprężeń normalnych, następuje równoczesna zmiana naprężeń stycznych na całej powierzchni przekroju. Plastyczna redystrybucja naprężeń stycznych jest możliwa tylko wtedy, gdy zdefiniowano również elementy. Jeżeli elementy nie są zdefiniowane, to dla sił wewnętrznych od naprężeń stycznych przyjmuje się uproszczenie, że są one wyznaczane z wprowadzonych sił wewnętrznych Vu, Vv, Mxp i Mxs po obliczeniach sprężystych, zanim zostanie rozpoczęte obliczenie plastyczne za pomocą algorytmu Revised Simplex.


Aktywuj pole wyboru 'Przekrój efektywny / przekrój stalowy / aluminiowy', aby wyznaczyć przekrój efektywny zgodnie z odpowiednimi normami. Można wybrać jedną z następujących norm:

  • EN 1993-1-1 i EN 1993-1-5
  • EN 1993-1-3 (profilowany na zimno)
  • EN 1999-1-1 (aluminium)

W karcie Ustawienia i opcje można wprowadzić dalsze ustawienia szczegółowe.

Opcje

W tej sekcji definiuje się podstawowe ustawienia obliczeń.

Definicja materiału

Za pomocą tego pola wyboru można określić, czy dla przekroju wymagane jest wprowadzenie materiału. Aby obliczyć przekrój efektywny lub zdefiniować zbrojenie betonu, to pole wyboru musi być aktywne.

US-owski zapis wartości przekroju

Aktywuj pole wyboru, aby wyświetlać symbole wartości przekroju zgodnie z konwencją amerykańską.

Zbrojenie betonu

Za pomocą tego pola wyboru można określić, czy można zdefiniować zbrojenie betonu.

Informacje

Obliczenia żelbetowe są możliwe wyłącznie w dodatku Obliczenia żelbetowe.

Wygładzanie naprężeń w celu uniknięcia osobliwości

Aktywuj pole wyboru, aby wygładzić piki naprężeń.

Komentarz

Tutaj można wprowadzić tekst, aby dodać do modelu komentarz. Komentarz ten pojawia się również w protokole wydruku.
