Configurations pour la vérification de la résistance au feu

Dans la fenêtre de dialogue Configurations pour la résistance au feu, vous effectuez les réglages de base pour la vérification de la résistance au feu des barres et surfaces (« Vérification de la résistance au feu »). Vous y définissez la durée pendant laquelle les objets doivent résister à l'exposition au feu ainsi que les côtés de la section ou de la surface exposés au feu.

Important

Les paramètres d'une configuration pour la résistance au feu s'appliquent à toutes les barres et surfaces auxquelles cette configuration est attribuée. Si aucun objet de la liste Zu bemessende Objekte n'est associé à une configuration, aucune vérification de la résistance au feu n'est effectuée pour cet objet.

Le concept des configurations de calcul est décrit dans le chapitre Vérification du bois. Les configurations pour la résistance au feu sont également adaptées à la Norme que vous avez définie dans les données de base du modèle pour la vérification du bois.

Barres

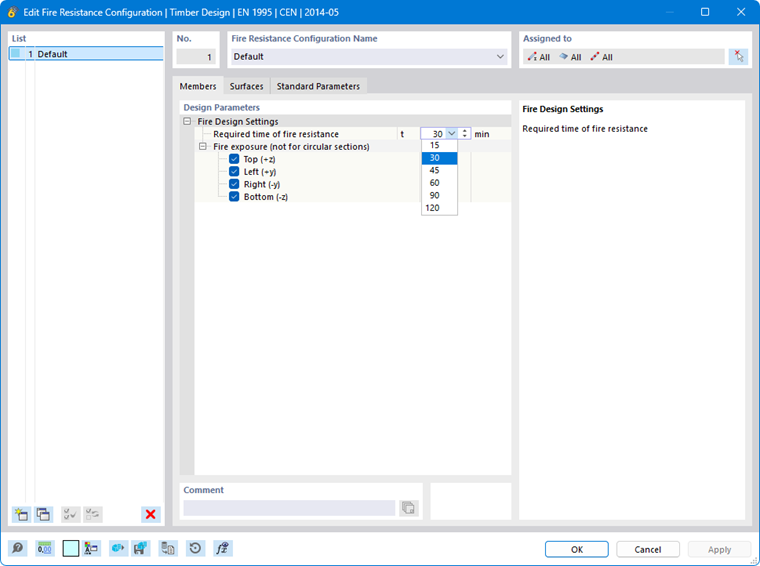

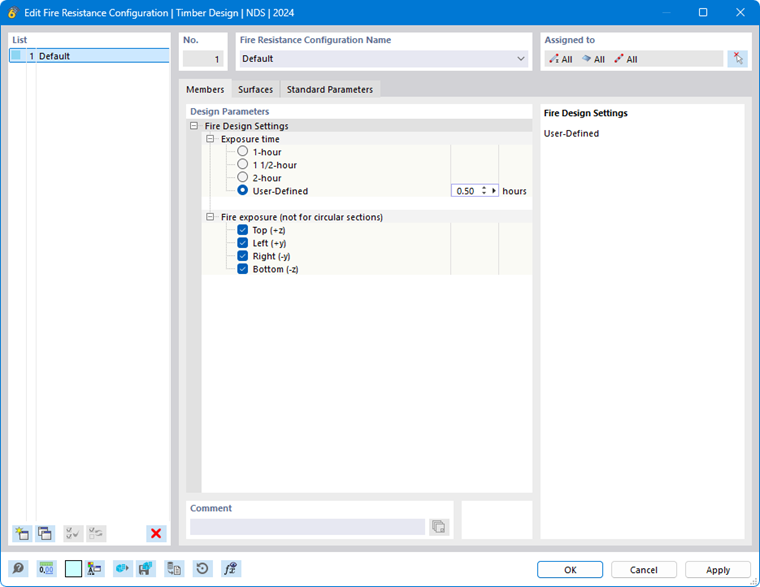

Dans l'onglet Barres, vous effectuez les réglages pour la vérification de la résistance au feu des barres et ensembles de barres.

Important

Le calcul est actuellement limité aux sections rectangulaires simples Section rectangulaire et aux sections circulaires Section circulaire . Pour tous les autres types de sections, un message d'erreur s'affiche.

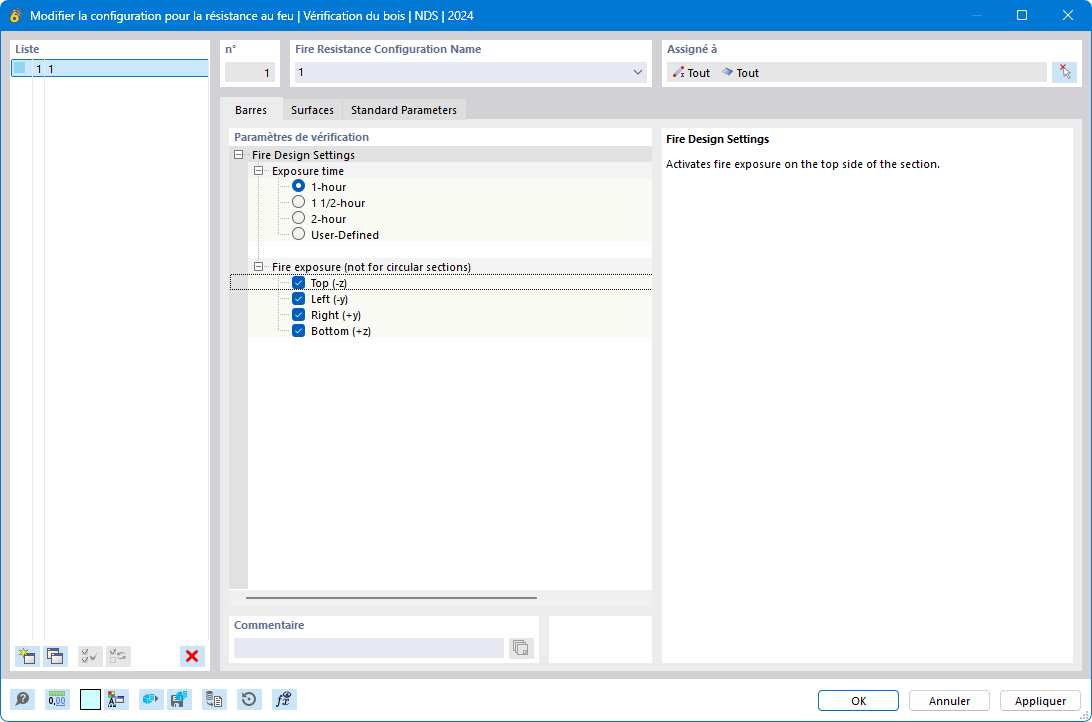

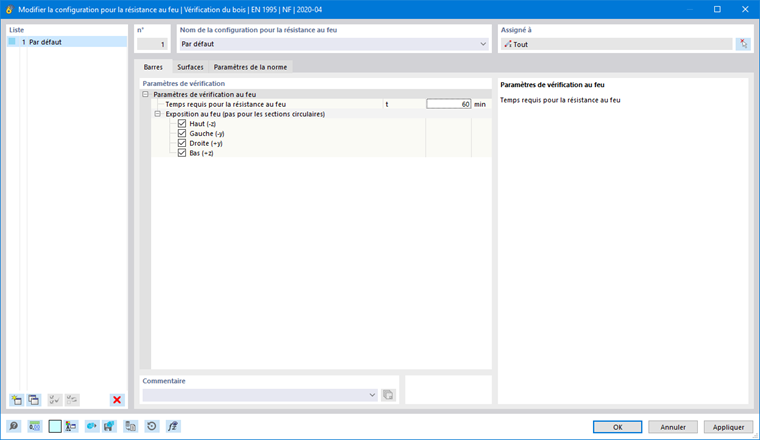

Durée requise de résistance au feu / durée d'exposition

Définissez la durée pendant laquelle les barres doivent résister au feu, respectivement la durée d'efficacité de l'exposition au feu. Certaines normes proposent des options pour des exigences typiques. Vous pouvez toutefois également définir la durée requise de résistance au feu de manière personnalisée.

Exposition au feu

À l'aide des cases à cocher, vous pouvez contrôler les côtés de la section exposés au feu.

Informations

Pour une section circulaire Section circulaire , la définition de l'exposition au feu n'est pas pertinente, car la section est réduite sur tout son périmètre.

La carbonisation résultant de la durée requise de résistance au feu et de l'exposition au feu de la section conduit à une section résiduelle sur laquelle la vérification est effectuée selon la norme applicable.

Surfaces

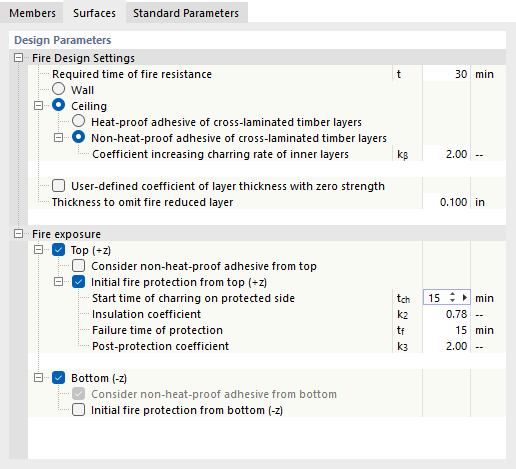

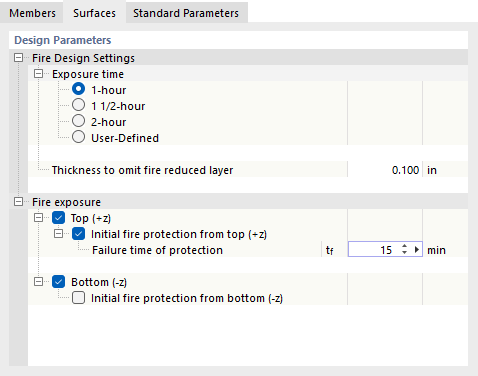

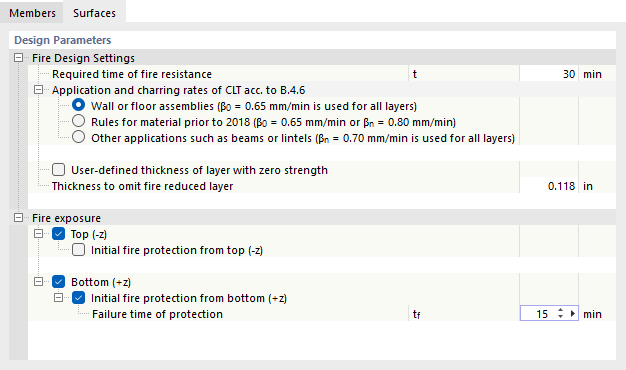

Dans l'onglet Surfaces, vous effectuez les réglages pour la vérification de la résistance au feu des surfaces.

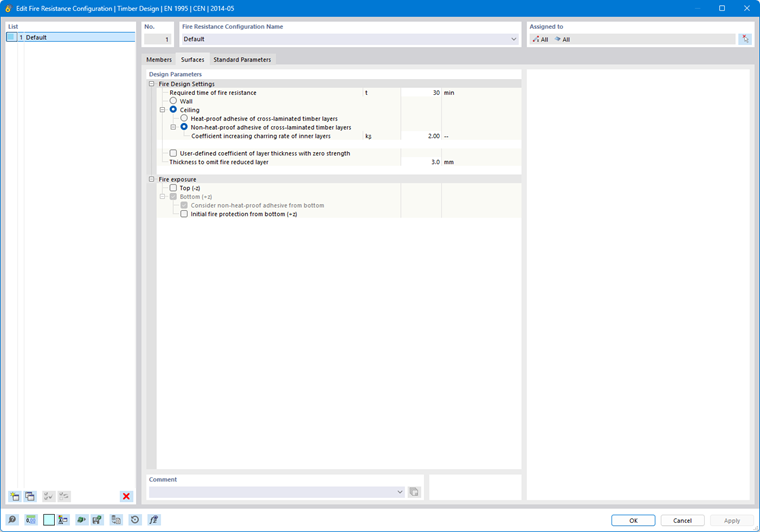

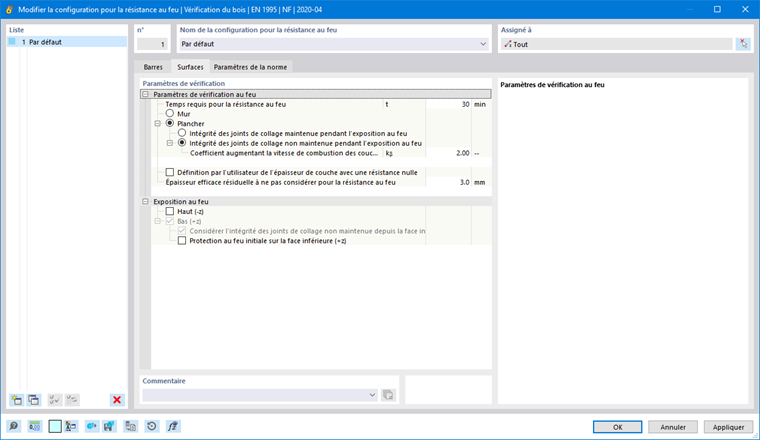

Réglages pour la vérification de la résistance au feu

Définissez la durée pendant laquelle les surfaces doivent résister au feu, respectivement la durée d'efficacité de l'exposition au feu. Lors du calcul selon EN 1995-1-2 [1], vous pouvez indiquer si le feu se produit au niveau d'un voile ou d'une dalle et s'il s'agit dans chaque cas d'un collage résistant à la chaleur des couches de bois lamellé-croisé. En cas de collage résistant à la chaleur, la carbonisation est linéaire. Si le collage n'est pas résistant à la chaleur, une progression en escalier de la carbonisation est prise en compte.

Lors du calcul d'éléments structurels en bois lamellé-croisé selon CSA O86 [2] B.4.6, des taux de carbonisation spécifiques peuvent être appliqués pour les cas suivants :

  • éléments structurels plats tels que voiles ou dalles
  • éléments structurels en matériau fabriqué selon les éditions antérieures de ANSI/APA PRG 320 (avant 2018)
  • autres éléments structurels tels que poutres ou linteaux

L'option « Épaisseur de couche personnalisée sans résistance » permet de réduire la section par une couche sans résistance afin de prendre en compte la réduction de résistance du bois chauffé au-delà de la zone carbonisée.

L'« Épaisseur à négliger de la couche réduite par le feu » définit l'épaisseur minimale d'une couche pour le calcul : la couche n'est prise en compte que si son épaisseur restante après carbonisation est supérieure à la valeur indiquée. Les couches résiduelles plus minces ne sont pas prises en compte.

Exposition au feu

Indiquez le(s) côté(s) de la surface exposé(s) au feu. La côté de surface « Dessus (-z) » est le côté de surface négatif (c'est-à-dire opposé à l'axe z local), le côté de surface « Dessous (+z) » est le côté de surface positif.

Astuce

Vous pouvez afficher les axes de surface dans le modèle via le menu contextuel de surface avec l'option Afficher/masquer les systèmes d'axes locaux des surfaces.

À l'aide des cases « Protection initiale par le haut/par le bas », vous pouvez définir si la surface est protégée contre l'exposition au feu par certaines mesures, par exemple des revêtements de protection incendie sous forme de plaques de plâtre. Si c'est le cas, indiquez les paramètres tels que le temps de défaillance du revêtement de protection incendie. Il décrit le moment à partir duquel l'exposition au feu devient effective pour la surface.

Paramètre de norme

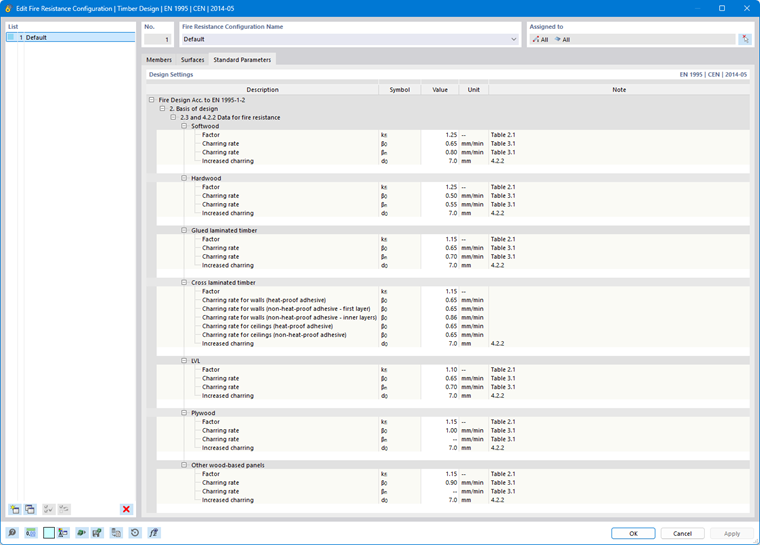

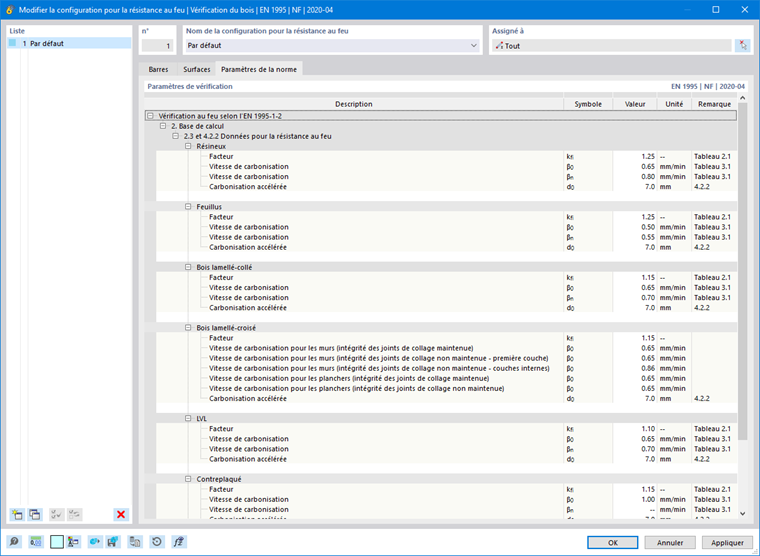

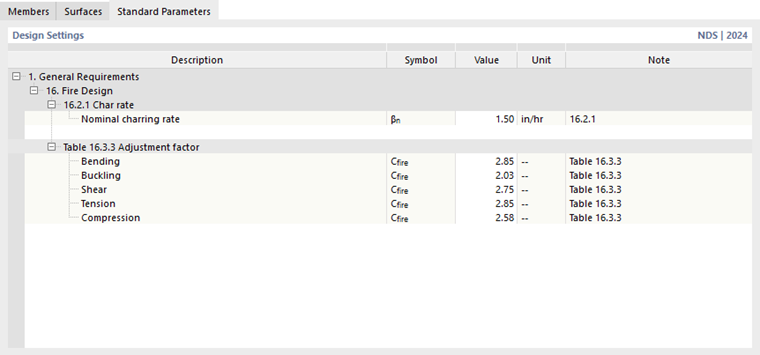

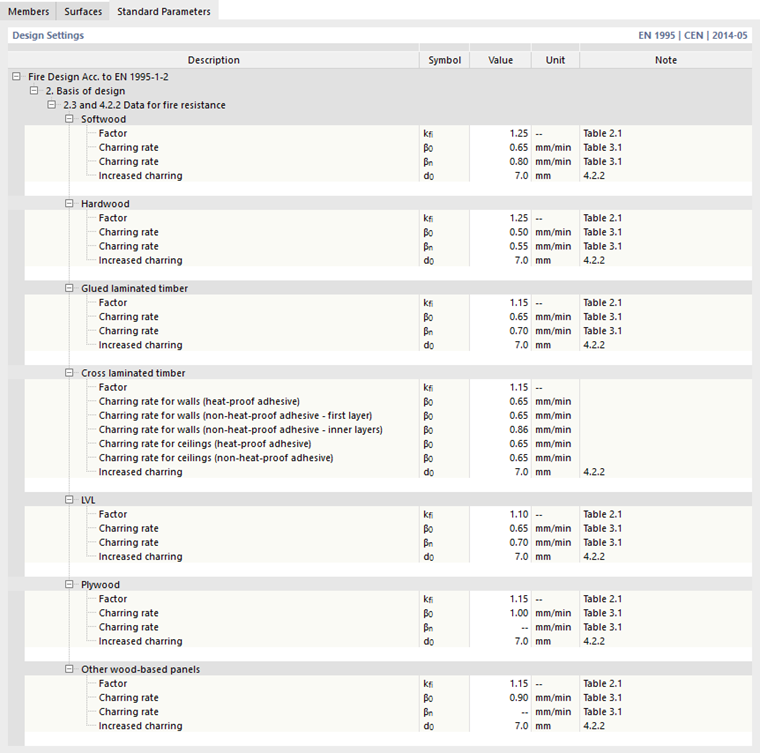

L'onglet Paramètre de norme gère les paramètres spécifiques aux normes.

Vous pouvez y vérifier et, le cas échéant, adapter les taux de carbonisation, coefficients ou facteurs d'ajustement.

Situation de projet pour le feu

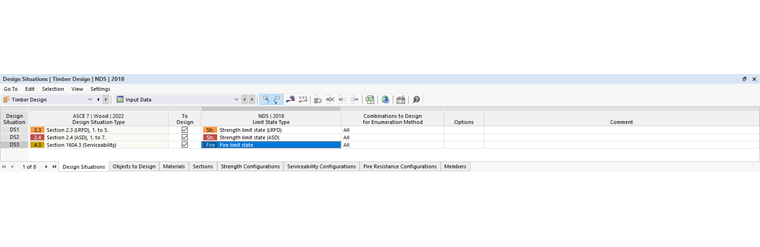

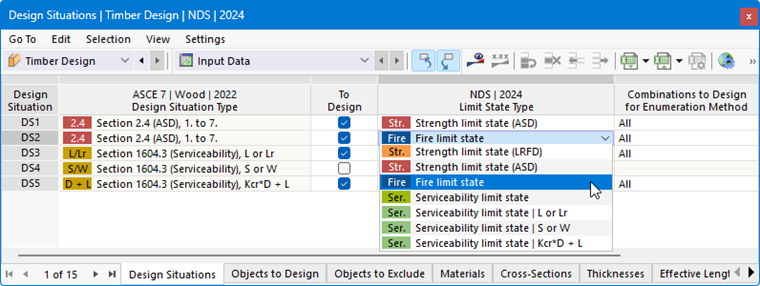

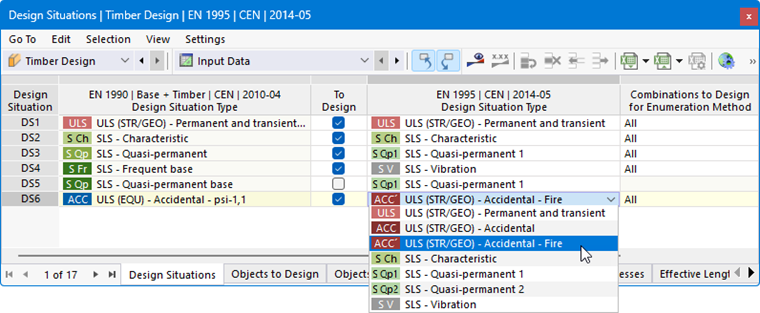

Pour le calcul en situation de feu, un type de situation de projet ou un type d'état limite désigné feu doit être sélectionné côté calcul. Si ce n'est pas le cas, aucune vérification de la résistance au feu n'est effectuée ! Attribuez donc le type approprié dans le tableau Bemessungssituationen.

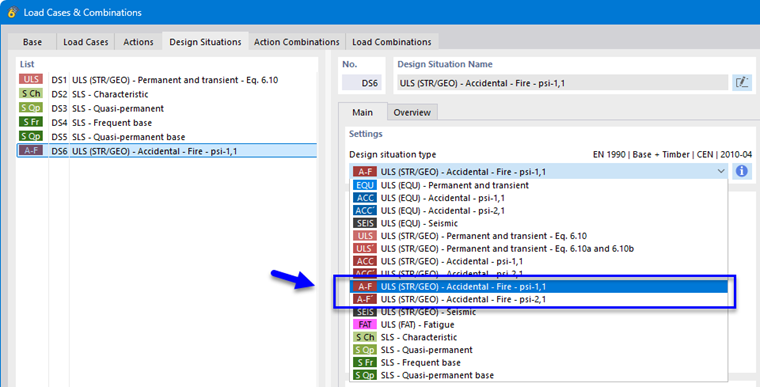

Si vous avez créé une situation de projet pour le feu dans la fenêtre de dialogue RFEM Cas de charge et Combinaison, le type est présélectionné en conséquence.
