V dialogu Konfigurace protipožární ochrany provádíte základní nastavení pro posouzení protipožární ochrany prutů a ploch ("posouzení za požáru"). Zde určujete, jak dlouho musí objekty odolávat účinkům požáru a které strany průřezu nebo plochy jsou požáru vystaveny.
Koncept konfigurací pro posouzení je popsán v kapitole Posouzení dřevěných konstrukcí. I konfigurace protipožární ochrany jsou sladěny s normou, kterou jste nastavili v základních údajích modelu pro posouzení dřevěných konstrukcí.

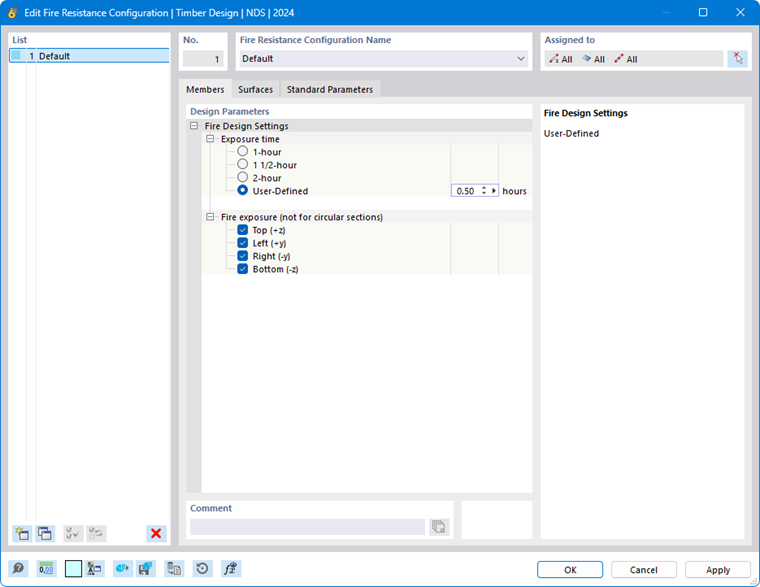

Pruty

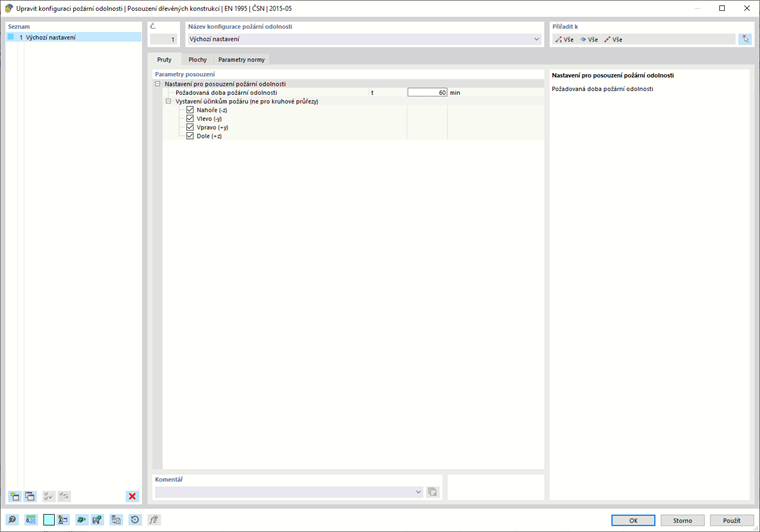

Na kartě Pruty provádíte nastavení pro posouzení požární odolnosti prutů a sad prutů.
Posouzení je v současnosti omezeno na jednoduché obdélníkové průřezy
a kruhové průřezy
. U všech ostatních typů průřezů obdržíte chybové hlášení.

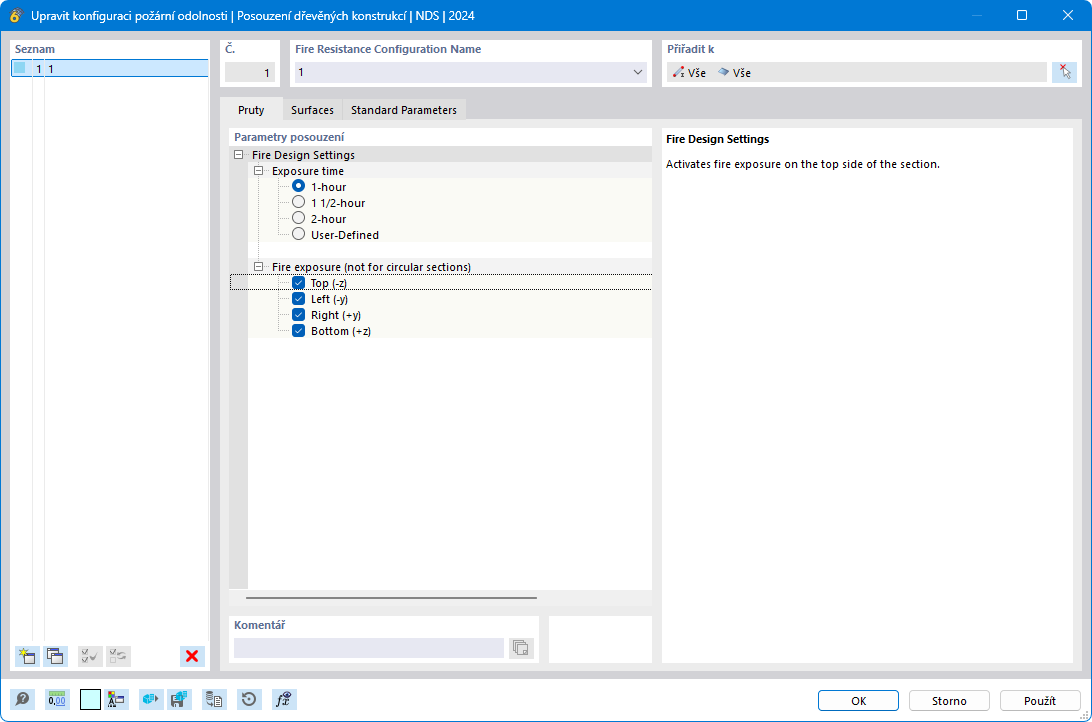

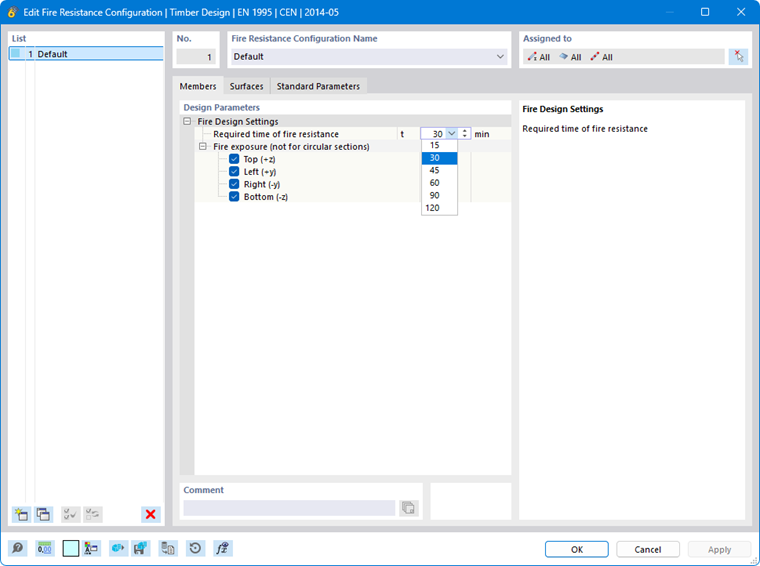

Požadovaná doba ochrany proti požáru / doba účinku
Určete, jak dlouho musí pruty požáru odolávat, respektive jak dlouho je účinek požáru účinný. U některých norem jsou nabízeny možnosti pro typické požadavky. Dobu požáru však můžete zadat také uživatelsky.
Účinek požáru
Pomocí přepínačů můžete řídit, které strany průřezu jsou požáru vystaveny.
U kruhového průřezu
není definice expozice požáru relevantní, protože průřez je zmenšen po celém obvodu.
Zuhelnatění v důsledku doby požáru a expozice požáru průřezu vede ke zbytkovému průřezu, na kterém se provádí posouzení podle příslušné normy.

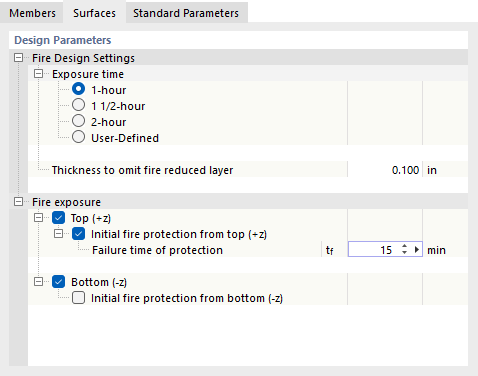

Plochy

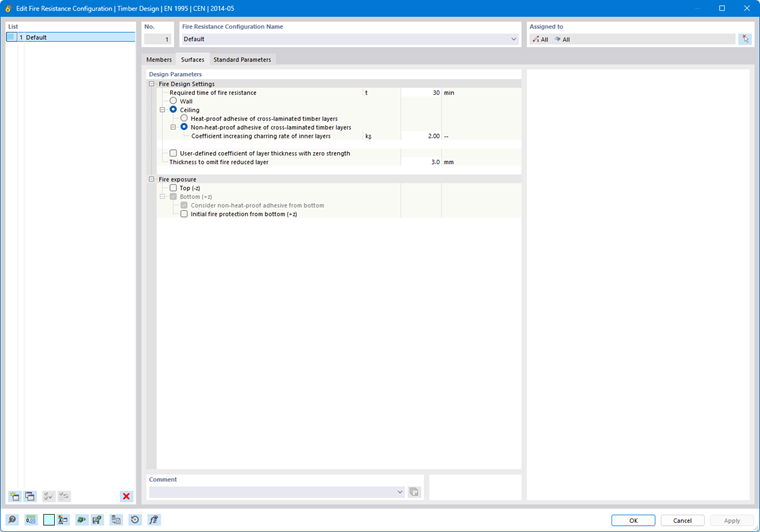

Na kartě Plochy provádíte nastavení pro posouzení požární odolnosti ploch.
Nastavení pro posouzení požární odolnosti

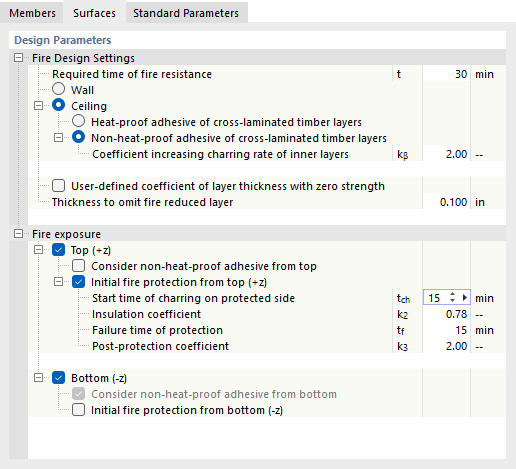

Určete, jak dlouho musí plochy požáru odolávat, respektive jak dlouho je účinek požáru účinný. Při posouzení podle EN 1995-1-2 [1] můžete zadat, zda požár probíhá u stěny nebo u desky a zda je v daném případě přítomna žáruvzdorné lepení vrstev cross-laminated dřeva. Při žáruvzdorném lepení probíhá zuhelnatění lineárně. Není-li lepení žáruvzdorné, předpokládá se schodovitý průběh zuhelnatění.

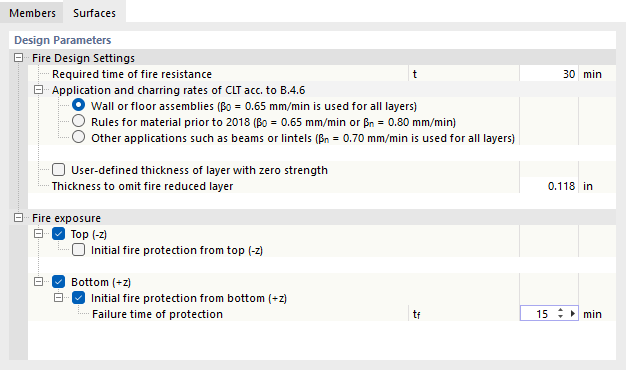

Při posouzení konstrukčních prvků z cross-laminated dřeva podle CSA O86 [2] B.4.6 lze pro následující případy předpokládat specifické rychlosti zuhelnatění:
- ploché konstrukční prvky jako stěny nebo desky
- konstrukční prvky z materiálu, který byl vyroben podle dřívějších vydání ANSI/APA PRG 320 (před rokem 2018)
- ostatní konstrukční prvky jako nosníky nebo překlady
Možnost 'Uživatelsky definovaná tloušťka vrstvy s nulovou pevností' nabízí možnost zmenšit průřez o vrstvu bez pevnosti, aby byla zohledněna redukce pevnosti zahřátého dřeva za spálenou oblastí.
'Tloušťka pro zanedbání vrstvy redukované požárem' definuje minimální tloušťku vrstvy pro posouzení: Vrstva se zohlední pouze tehdy, je-li její zbývající tloušťka po zuhelnatění větší než zadaná hodnota. Tenčí zbytkové vrstvy se nezohledňují.
Účinek požáru
Zadejte, která strana (strany) plochy je požáru vystavena. Strana plochy 'Horní (-z)' je záporná strana plochy (tedy opačná k místní ose z), strana plochy 'Spodní (+z)' je kladná strana plochy.
Pomocí přepínačů 'Zpočátku chráněno shora/zdola' můžete určit, zda je plocha určitými opatřeními chráněna před účinky požáru, například protipožárními obklady ve formě sádrokartonových desek. Je-li tomu tak, zadejte parametry, jako je doba do selhání protipožárního obkladu. Ta popisuje, od kdy se účinek požáru na plochu stává účinným.

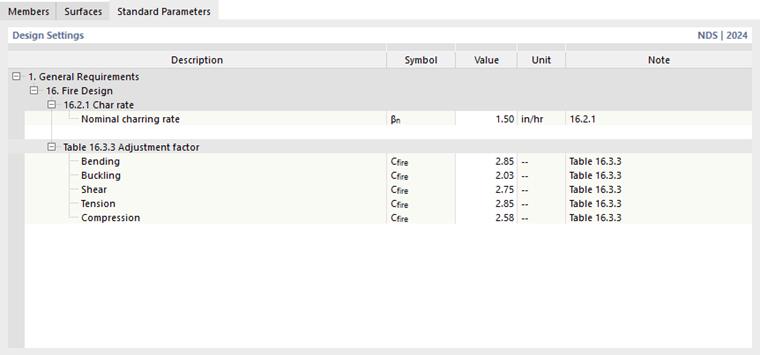

Parametr normy

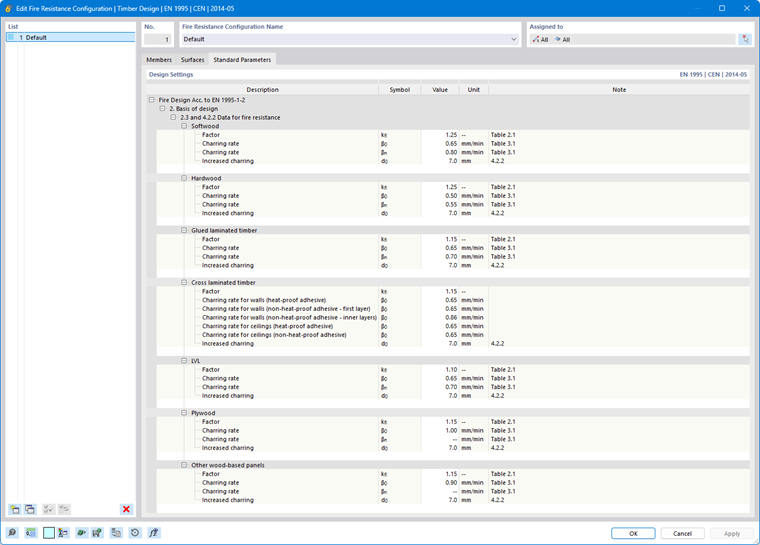

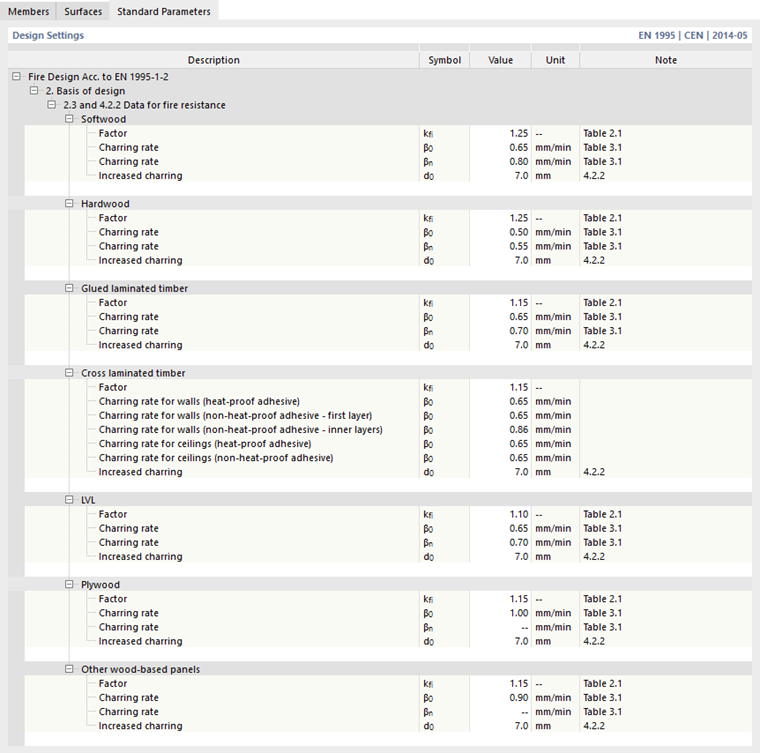

Karta Parametr normy spravuje parametry specifické pro normy.
Zde můžete zkontrolovat a v případě potřeby upravit rychlosti zuhelnatění, součinitele nebo adaptační faktory.

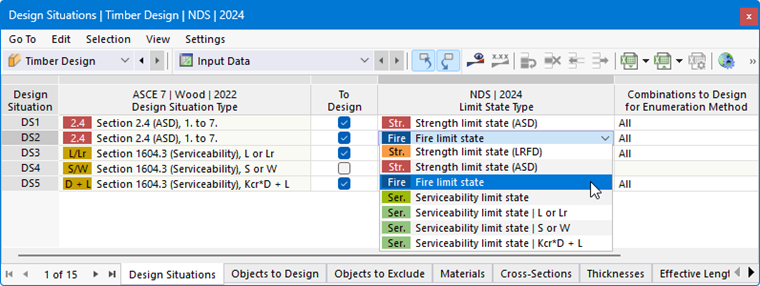

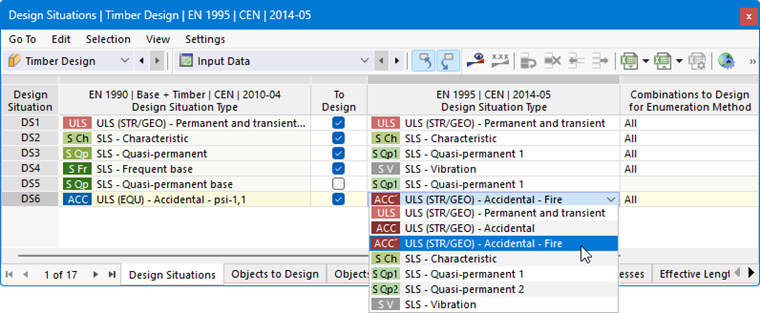

Návrhová situace pro požár
Pro posouzení v případě požáru musí být na straně posouzení vybrán typ návrhové situace, respektive typ mezního stavu s označením Požár. Není-li tomu tak, neprovádí se žádné posouzení za požáru! Přiřaďte proto v tabulce Bemessungssituationen vhodný typ.

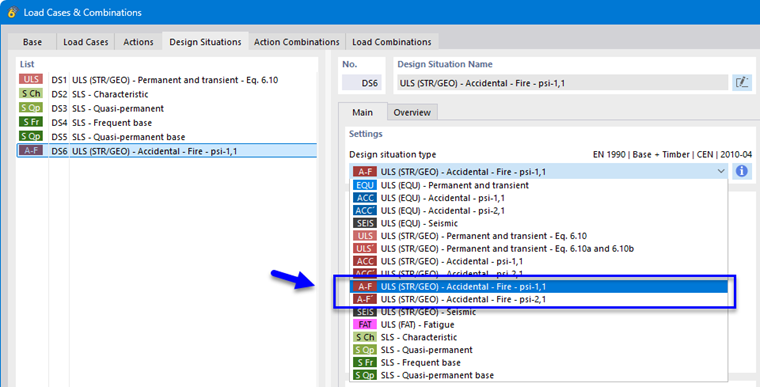

Pokud jste v dialogu RFEM zatěžovací stavy a kombinace vytvořili návrhovou situaci pro případ požáru, je typ přednastaven odpovídajícím způsobem.
