W oknie dialogowym Konfiguracja odporności ogniowej dokonuje się podstawowych ustawień analizy odporności ogniowej prętów i powierzchni ("Obliczenia w temperaturze podwyższonej"). Określa się tutaj, jak długo obiekty muszą opierać się oddziaływaniu ognia oraz które strony przekroju lub powierzchni są narażone na działanie ognia.
Koncepcja konfiguracji obliczeń jest opisana w rozdziale Projektowanie konstrukcji drewnianych. Również konfiguracje odporności ogniowej są dostosowane do normy, którą określono w danych bazowych modelu dla projektowania konstrukcji drewnianych.

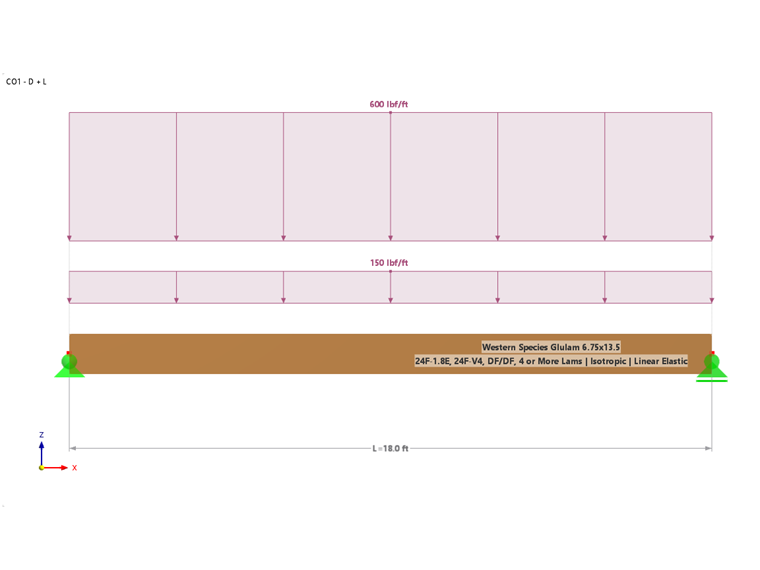

Pręty

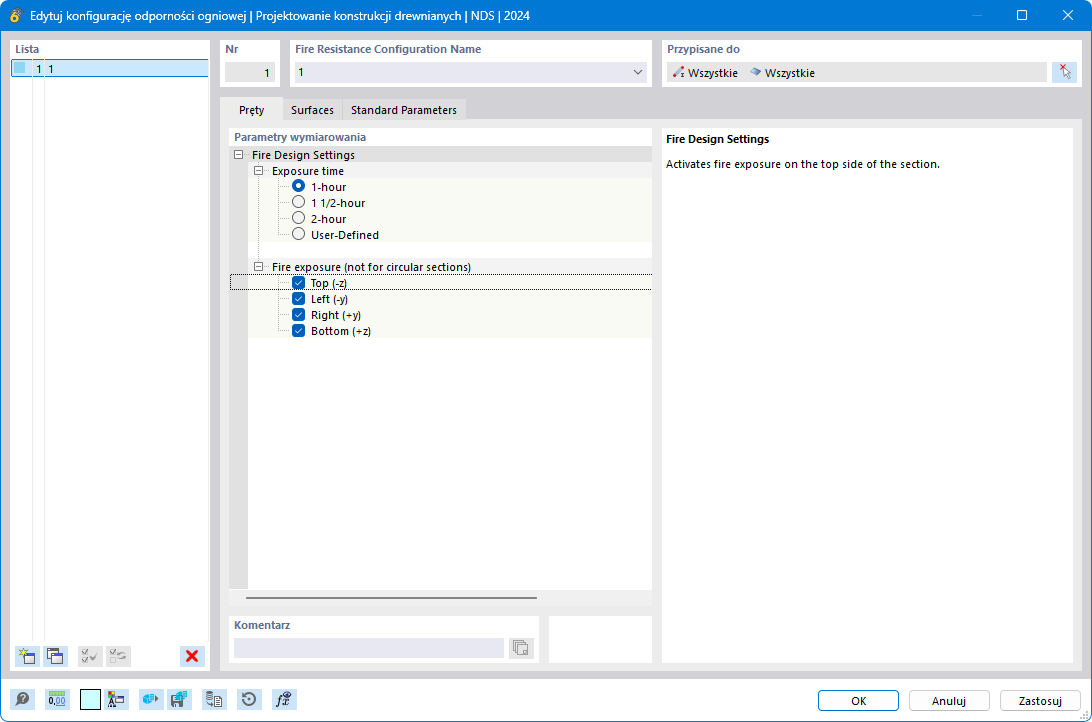

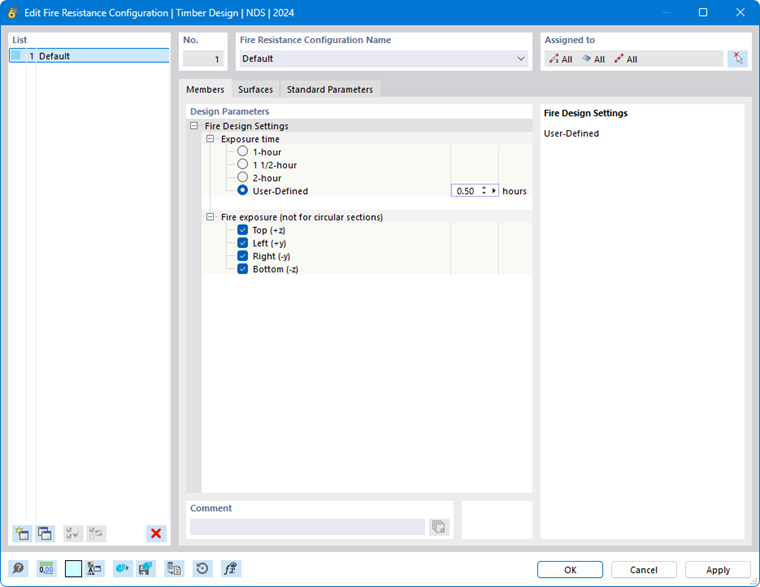

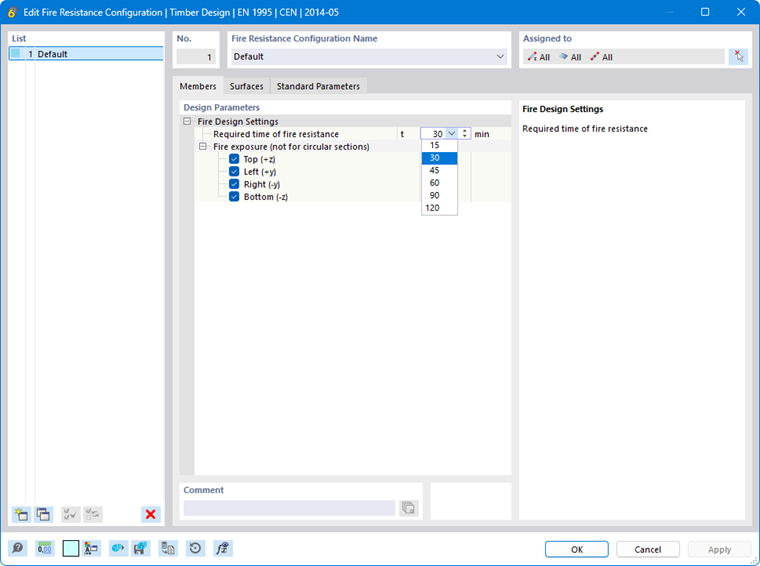

W karcie Pręty dokonuje się ustawień obliczeń ogniowych prętów i zbiorów prętów.
Obliczenia są obecnie ograniczone do prostych przekrojów prostokątnych
oraz przekrojów kołowych
. Dla wszystkich innych typów przekroju wyświetlany jest komunikat o błędzie.
Wymagany czas trwania ochrony przeciwpożarowej / czas oddziaływania
Określa się, jak długo pręty muszą opierać się pożarowi, czyli jak długo oddziaływanie ognia jest skuteczne. W przypadku niektórych norm oferowane są opcje dla typowych wymagań. Czas trwania pożaru można jednak również zdefiniować indywidualnie.
Oddziaływanie ognia
Za pomocą pól wyboru można sterować, które strony przekroju są narażone na działanie ognia.
Dla przekroju kołowego
definicja narażenia na ogień nie jest istotna, ponieważ przekrój jest redukowany na całym obwodzie.
Zwęglanie wynikające z czasu trwania pożaru i narażenia przekroju na ogień prowadzi do przekroju resztkowego, dla którego przeprowadzana jest weryfikacja zgodnie z odpowiednią normą.
Powierzchnie

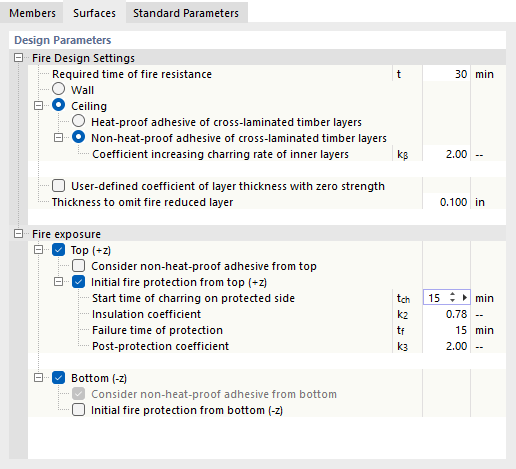

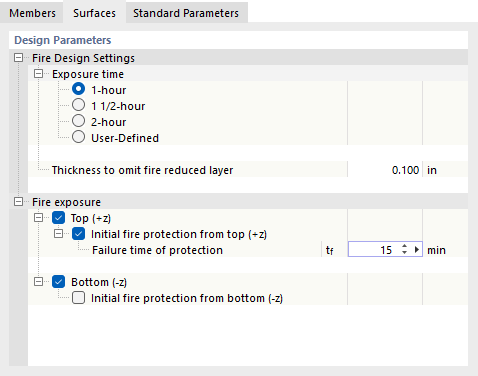

W karcie Powierzchnie dokonuje się ustawień obliczeń ogniowych powierzchni.
Ustawienia obliczeń ogniowych
Określa się, jak długo powierzchnie muszą opierać się pożarowi, czyli jak długo oddziaływanie ognia jest skuteczne. Przy obliczeniach według EN 1995-1-2 [1] można określić, czy pożar dotyczy ściany czy stropu oraz czy w każdym przypadku występuje ognioodporna klejenie warstw drewna CLT. Przy ognioodpornym klejeniu zwęglanie przebiega liniowo. Jeżeli klejenie nie jest ognioodporne, przyjmuje się schodkowy przebieg zwęglania.

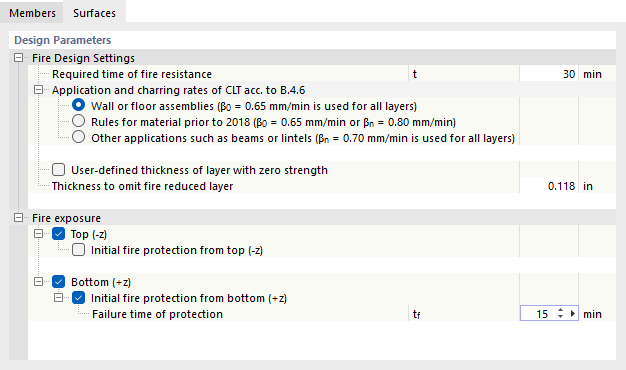

Przy obliczaniu elementów konstrukcyjnych z drewna CLT według CSA O86 [2] B.4.6 można przyjąć specyficzne szybkości zwęglania dla następujących przypadków:
- płaskie elementy konstrukcyjne, takie jak ściany lub płyty stropowe
- elementy konstrukcyjne z materiału wyprodukowanego zgodnie z wcześniejszymi wydaniami ANSI/APA PRG 320 (przed 2018 r.)
- pozostałe elementy konstrukcyjne, takie jak belki lub nadproża
Opcja 'Indywidualnie zdefiniowana grubość warstwy o zerowej wytrzymałości' umożliwia zmniejszenie przekroju o warstwę bez wytrzymałości w celu uwzględnienia redukcji wytrzymałości podgrzanego drewna poza strefą zwęgloną.
'Grubość pomijania warstwy zredukowanej przez ogień' definiuje minimalną grubość warstwy dla obliczeń: warstwa jest uwzględniana tylko wtedy, gdy jej pozostała grubość po zwęglaniu jest większa niż podana wartość. Cieńsze warstwy resztkowe nie są uwzględniane.
Oddziaływanie ognia
Określa się, która strona lub które strony powierzchni są narażone na działanie ognia. Strona powierzchni 'Góra (-z)' to ujemna strona powierzchni (czyli przeciwna do lokalnej osi z), a strona powierzchni 'Dół (+z)' to dodatnia strona powierzchni.
Za pomocą pól wyboru 'Początkowo chroniona od góry/od dołu' można określić, czy powierzchnia jest chroniona przed oddziaływaniem ognia przez określone zabezpieczenia, na przykład okładziny przeciwpożarowe w postaci płyt gipsowo-kartonowych. Jeżeli tak jest, należy podać parametry, takie jak czas awaryjny okładziny przeciwpożarowej. Opisuje on, od kiedy oddziaływanie ognia staje się skuteczne dla powierzchni.
Parametry normowe

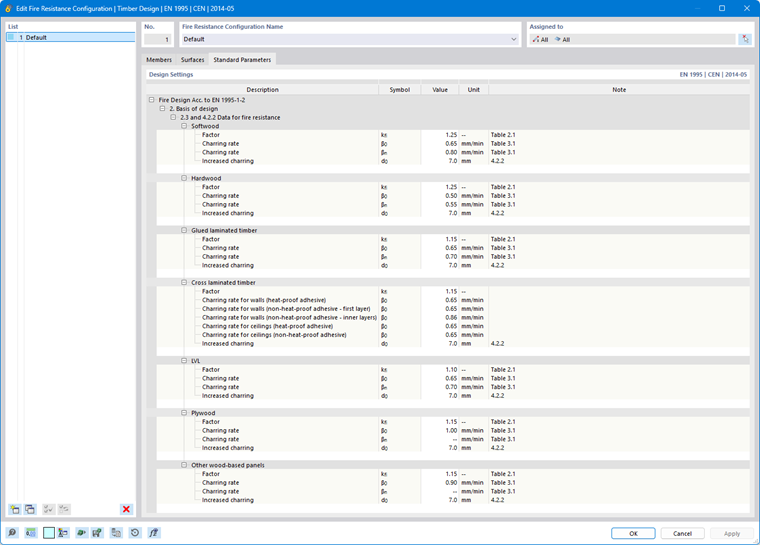

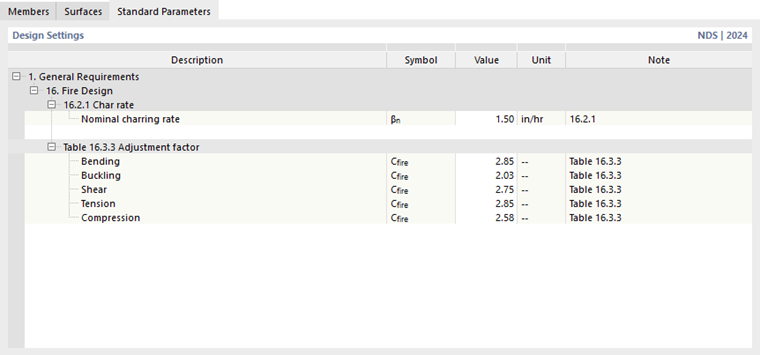

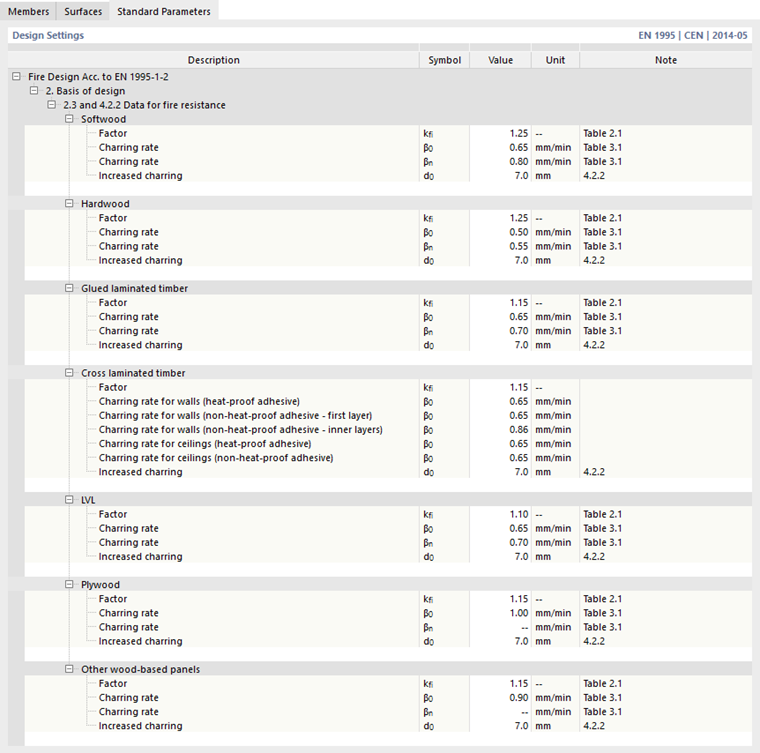

Karta Parametry normowe zarządza parametrami specyficznymi dla norm.
Tutaj można sprawdzić i w razie potrzeby dostosować szybkości zwęglania, współczynniki lub czynniki korekcyjne.
Sytuacja obliczeniowa dla pożaru

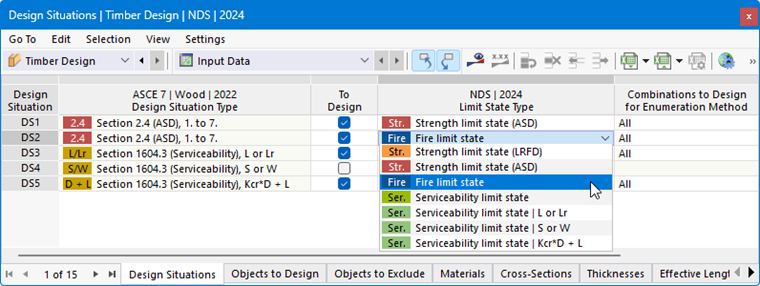

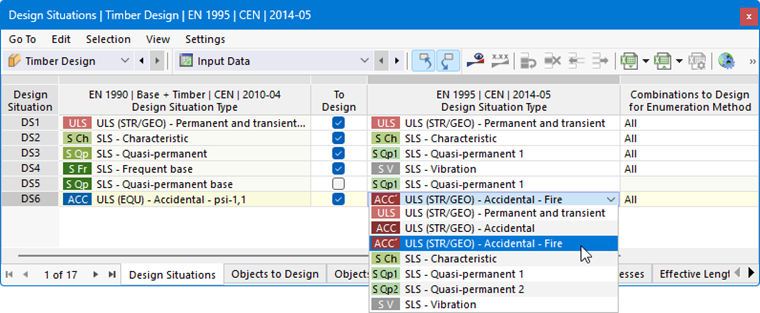

Do obliczeń w sytuacji pożarowej po stronie obliczeń musi być wybrany typ sytuacji obliczeniowej lub typ stanu granicznego o nazwie Pożar. Jeżeli tak nie jest, obliczenia w temperaturze podwyższonej nie odbywają się! Dlatego należy w tabeli Sytuacje obliczeniowe przypisać odpowiedni typ.

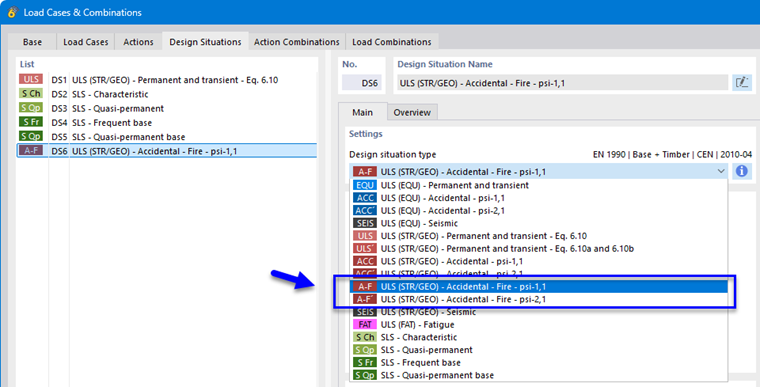

Jeżeli w oknie dialogowym RFEM Przypadki obciążenia i kombinacje utworzono sytuację obliczeniową dla przypadku pożaru, typ jest domyślnie ustawiony odpowiednio.
