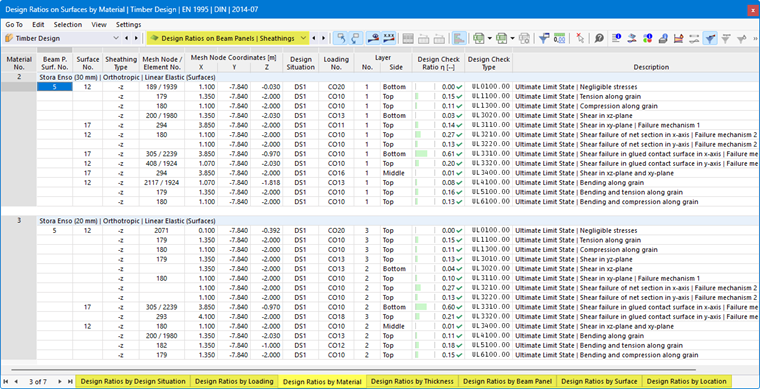

Les tableaux de résultats de la catégorie Ratio de vérification sur les ossatures bois | Voiles de contreventement contiennent les données de résultats pour les vérifications des voiles de contreventement des ossatures bois avec les ratios de vérification respectifs.
Les résultats surfaciques sont triés dans les onglets selon les critères suivants :
- Charges (Situation de projet, Combinaisons de charges)
- Propriétés de surface (Matériaux, Épaisseurs)
- Objets (Ossatures bois, Surfaces, Nœuds de maillage EF)
Ossature bois Surface n°
Une surface est assignée à chaque ossature bois. Le numéro de cette surface est indiqué ici.
Surface n°
Pour chaque critère de vérification, le numéro de la surface présentant le ratio de vérification maximal est indiqué.
Type de voile
La position du voile de contreventement est décrite ici. Le côté '-z' se réfère au côté négatif de la surface (dans la direction opposée de l'axe z local), le côté '+z' au côté positif de la surface (voir Ossature bois | Voile de contreventement).
Nœud de maillage / EF n°
Le numéro du nœud de maillage EF pour lequel le ratio de vérification maximal a été déterminé est indiqué. Un second numéro désigne l'élément fini adjacent au nœud EF, si des efforts internes déterminants pour la vérification y sont présents.
Coordonnées du nœud de maillage
Les coordonnées globales X, Y et Z des nœuds de maillage EF sont indiquées dans les trois colonnes.
Situation de projet
Cette colonne indique les numéros des Situations de projet pour lesquelles les différents ratios de vérification sont disponibles.
Charge
Les numéros des combinaisons de charges ou de résultats déterminantes pour les vérifications respectives sont indiqués.
Côté de la couche
Les contraintes sont examinées pour les emplacements suivants de la section transversale du voile de contreventement :
- Haut
- Milieu
- Bas
Avec le bouton
, vous pouvez afficher graphiquement les allures de contraintes dans les couches dans la boîte de dialogue Allures de résultats dans le point de surface.
Critère de vérification
Dans cette colonne sont indiquées les conditions de vérification selon la Norme. Le degré du ratio de vérification respectif est exprimé par la longueur de la barre colorée.
Type de vérification
Chaque vérification est désignée par un identifiant avec un numéro. Ainsi, par exemple, les vérifications de la résistance selon l'Eurocode portent l'identifiant 'UL', les vérifications d'aptitude au service l'identifiant 'SE'. Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Vous pouvez activer cette colonne dans le Gestionnaire des tableaux de résultats. Elle indique les équations de la norme selon lesquelles les vérifications sont effectuées.
Description
Chaque vérification est brièvement expliquée en référence au chapitre de la norme.
Vous pouvez afficher les Détails de vérification pour un ratio de vérification spécifique via le bouton
ou en double-cliquant sur la ligne.
Filtrer les résultats
Le chapitre Ratio de vérification sur les barres décrit comment filtrer les résultats par état limite et par ratio de vérification.
