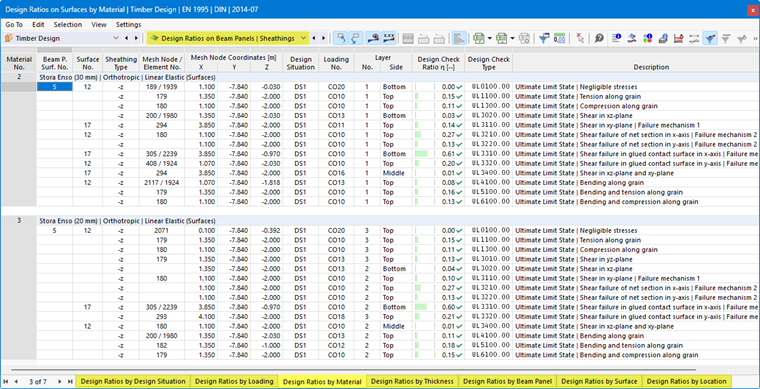

As tabelas de resultados da categoria Utilizações em painéis de viga | Revestimentos contêm os dados de resultados das verificações dos revestimentos de painéis de viga com as respetivas utilizações.
Os resultados de superfície estão organizados nos separadores de acordo com os seguintes critérios:
- Carregamentos (situações de dimensionamento, combinações de cargas)
- Propriedades de superfície (materiais, espessuras)
- Objetos (painéis de viga, superfícies, nós da malha de EF)
Painel de viga superfície n.º
A cada painel de viga é atribuída uma superfície. O número desta superfície é indicado aqui.
Superfície n.º
Para cada critério de verificação, é indicado o número da superfície que apresenta a maior utilização.
Tipo de revestimento
Aqui é descrita a posição do revestimento. O lado '-z' refere-se ao lado negativo da superfície (na direção oposta do eixo z local), o lado '+z' ao lado positivo da superfície (ver Painel de viga | Revestimento).
Nó da malha / Elemento n.º
É sempre indicado o número do nó da malha de EF para o qual a utilização máxima foi determinada. Um segundo número designa o elemento finito adjacente ao nó de EF, caso aí existam esforços relevantes para o dimensionamento divergentes.
Coordenadas do nó da malha
As coordenadas globais X, Y e Z dos nós da malha de EF são apresentadas nas três colunas.
Situação de dimensionamento
Esta coluna indica os números das situações de dimensionamento para as quais as utilizações individuais estão disponíveis.
Carregamento
São indicados os números das combinações de cargas ou de resultados que são determinantes para as respetivas verificações.
Lado da camada
As tensões são analisadas para os seguintes pontos da secção transversal do revestimento:
- Superior
- Centro
- Inferior
Com o botão
pode representar graficamente a evolução das tensões nas camadas no diálogo Evolução de resultados no ponto da superfície.
Critério de verificação
Nesta coluna encontram-se as condições de verificação de acordo com a norma. O grau da respetiva utilização é expresso pelo comprimento da barra colorida.
Tipo de verificação
Cada verificação é identificada por um código com um número. Por exemplo, as verificações da capacidade de carga de acordo com o Eurocódigo têm o código 'UL', as verificações do estado limite de utilização têm o código 'SE'. O tipo de verificação é explicado na coluna Descrição.
Fórmula de verificação
Esta coluna pode ser ativada no Gestor de tabelas de resultados. Ela fornece as equações da norma segundo as quais as verificações são realizadas.
Descrição
Cada verificação é explicada por uma breve descrição com referência ao capítulo da norma.
Os detalhes da verificação para uma determinada utilização podem ser exibidos através do botão
ou de um clique duplo na linha.
Filtrar resultados
No capítulo Utilizações em barras é descrito como pode filtrar os resultados por estado limite e por utilização.
