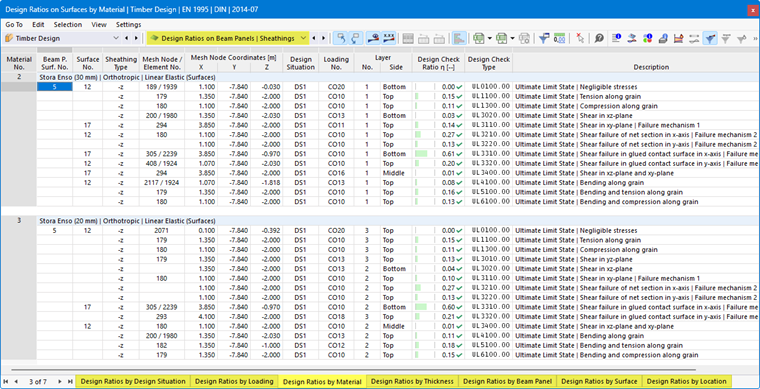

Le tabelle dei risultati della categoria Tasso di lavoro dei pannelli della trave | Rivestimenti contengono i dati dei risultati delle verifiche dei rivestimenti dei pannelli della trave con i rispettivi tassi di lavoro.
I risultati sulle superfici sono ordinati nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Proprietà della superficie (materiali, spessori)
- Oggetti (pannelli della trave, superfici, nodi mesh EF)
Superficie pannello della trave n.
Ad ogni pannello della trave è assegnata una superficie. Il numero di questa superficie è indicato qui.
Superficie n.
Per ogni criterio di verifica, viene indicato il numero della superficie che presenta il tasso di lavoro maggiore.
Tipo di rivestimento
Qui viene descritta la posizione del rivestimento. Il lato '-z' si riferisce al lato negativo della superficie (in direzione opposta all'asse z locale), il lato '+z' al lato positivo della superficie (vedere Pannello della trave | Rivestimento).
Nodo mesh / Elemento n.
Viene indicato il numero del nodo mesh EF per il quale è stato determinato il tasso di lavoro massimo. Un secondo numero indica l'elemento finito adiacente al nodo EF, se in tale posizione sono presenti forze interne rilevanti per la verifica diverse.
Coordinate del nodo mesh
Nelle tre colonne sono indicate le coordinate globali X, Y e Z dei nodi mesh EF.
Situazione di progetto
Questa colonna specifica i numeri delle situazioni di progetto per le quali sono presenti i singoli tassi di lavoro.
Carico
Vengono indicati i numeri delle combinazioni di carico o combinazioni di risultati determinanti per le rispettive verifiche.
Lato dello strato
Le tensioni vengono esaminate per le seguenti posizioni della sezione trasversale del rivestimento:
- Sopra
- Centro
- Sotto
Con il pulsante
è possibile visualizzare graficamente gli andamenti delle tensioni negli strati nella finestra di dialogo Andamenti dei risultati nel punto della superficie.
Criterio di verifica
In questa colonna sono indicate le condizioni di verifica secondo la norma. Il grado del rispettivo tasso di lavoro è espresso dalla lunghezza della barra colorata.
Tipo di verifica
Ogni verifica è identificata da un codice con numero. Ad esempio, le verifiche della capacità massima secondo Eurocodice hanno il codice 'UL', le verifiche dello stato limite di esercizio il codice 'SE'. Il tipo di verifica è spiegato nella colonna Descrizione.
Formula di verifica
Questa colonna può essere attivata nel Gestore tabelle risultati. Fornisce le equazioni della norma in base alle quali vengono eseguite le verifiche.
Descrizione
Ogni verifica è spiegata da una breve descrizione con riferimento al capitolo della norma.
I Dettagli della verifica per un determinato tasso di lavoro possono essere visualizzati tramite il pulsante
o facendo doppio clic sulla riga.
Filtrare i risultati =
Nel capitolo Tasso di lavoro sulle aste viene descritto come filtrare i risultati per stato limite e per tasso di lavoro.
