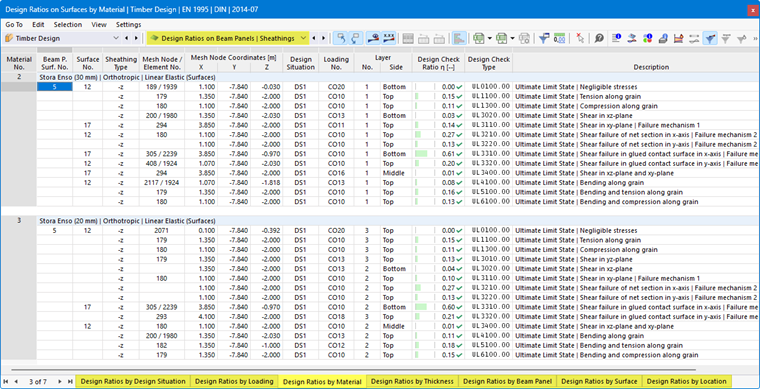

Výsledkové tabulky kategorie Využití u nosníkových panelů | Opláštění obsahují výsledné údaje k posouzení opláštění nosníkových panelů s příslušnými využitími.
Výsledky na plochách jsou v záložkách seřazeny podle následujících kritérií:
- Zatížení (návrhové situace, kombinace zatížení)
- Vlastnosti plochy (materiály, tloušťky)
- Objekty (nosníkové panely, plochy, uzly sítě KP)
Nosníkový panel Plocha č.
Každému nosníkovému panelu je přiřazena plocha. Číslo této plochy je zde uvedeno.
Plocha č.
Pro každé kritérium posouzení je uvedeno číslo plochy, která vykazuje největší využití.
Typ opláštění
Zde je popsána poloha opláštění. Strana '-z' se vztahuje k záporné straně plochy (v opačném směru lokální osy z), strana '+z' k kladné straně plochy (viz Nosníkový panel | Opláštění).
Uzel sítě / Element č.
Je vždy uvedeno číslo uzlu sítě KP, pro který bylo zjištěno maximální využití. Druhé číslo označuje konečný prvek přiléhající k uzlu KP, pokud se tam vyskytují odchylné vnitřní síly relevantní pro posouzení.
Souřadnice uzlu sítě
Ve třech sloupcích jsou uvedeny globální souřadnice X, Y a Z uzlů sítě KP.
Návrhová situace
Tento sloupec uvádí čísla návrhových situací, pro které existují jednotlivá využití.
Zatížení
Jsou uvedena čísla kombinací zatížení nebo kombinací výsledků, které jsou rozhodující pro příslušná posouzení.
Strana vrstvy
Napětí jsou zkoumána pro následující místa průřezu opláštění:
- Horní
- Střed
- Dolní
Tlačítkem
můžete graficky zobrazit průběhy napětí ve vrstvách v dialogu Průběhy výsledků v bodu plochy.
Kritérium posouzení
V tomto sloupci jsou uvedeny podmínky posouzení podle normy. Stupeň příslušného využití je vyjádřen délkou barevného pruhu.
Typ posouzení
Každé posouzení je označeno identifikátorem s číslem. Tak například posouzení únosnosti podle Eurokódu nesou identifikátor 'UL', posouzení použitelnosti identifikátor 'SE'. Typ posouzení je vysvětlen ve sloupci Popis.
Vzorec posouzení
Tento sloupec můžete aktivovat ve Správci výsledkových tabulek. Uvádí rovnice normy, podle kterých se posouzení provádějí.
Popis
Každé posouzení je vysvětleno krátkým popisem s odkazem na kapitolu v normě.
Detaily posouzení pro určité využití můžete zobrazit pomocí tlačítka
nebo dvojitým kliknutím na řádek.
Filtrování výsledků
V kapitole Využití na prutech je popsáno, jak lze výsledky filtrovat podle mezního stavu a podle využití.
