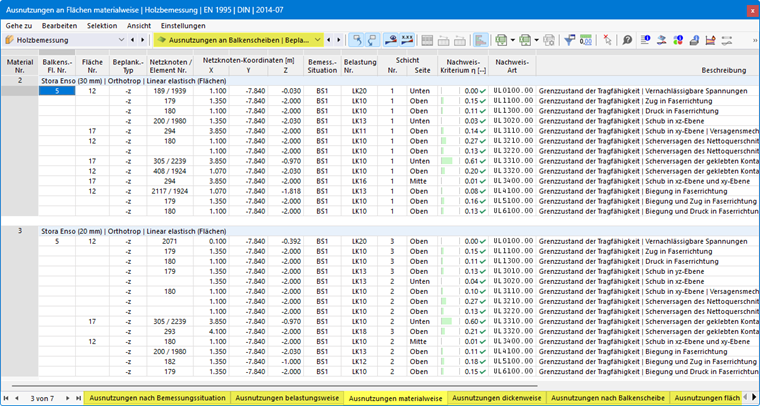

Die Ergebnistabellen der Kategorie Ausnutzungen an Balkenscheiben | Beplankungen enthalten die Ergebnisdaten zu den Nachweisen der Beplankungen von Balkenscheiben mit den jeweiligen Ausnutzungen.
Die Flächenergebnisse sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Flächeneigenschaften (Materialien, Dicken)
- Objekte (Balkenscheiben, Flächen, FE-Netzpunkte)
Balkenscheibe Fläche Nr.
Jeder Balkenscheibe ist eine Fläche zugeordnet. Die Nummer dieser Fläche wird hier angegeben.
Fläche Nr.
Für jedes Nachweiskriterium wird die Nummer der Fläche angegeben, die die größte Ausnutzung aufweist.
Beplankungstyp
Hier wird die Lage der Beplankung beschrieben. Die Seite '-z' bezieht sich auf die negative Flächenseite (in Gegenrichtung der lokalen z-Achse), die Seite '+z' auf die positive Flächenseite (siehe Balkenscheibe | Beplankung).
Netzknoten / Element Nr.
Es wird jeweils die Nummer des FE-Netzknotens angegeben, für den die maximale Ausnutzung ermittelt wurde. Eine zweite Nummer bezeichnet das am FE-Knoten anschließende finite Element, falls dort abweichende bemessungsrelevante Schnittgrößen vorliegen.
Netzknoten-Koordinaten
In den drei Spalten werden die globalen Koordinaten X, Y und Z der FE-Netzknoten ausgewiesen.
Bemessungssituation
Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Ausnutzungen vorliegen.
Belastung
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Nachweise maßgebend sind.
Schichtseite
Die Spannungen werden für folgende Stellen des Beplankungsquerschnitts untersucht:
- Oben
- Mitte
- Unten
Mit der Schaltfläche
können Sie die Spannungsverläufe in den Schichten grafisch im Dialog Ergebnisverläufe im Flächenpunkt darstellen.
Nachweiskriterium
In dieser Spalte sind die Nachweisbedingungen gemäß Norm angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.
Nachweisart
Jeder Nachweis ist durch eine Kennung mit Nummer bezeichnet. So tragen beispielsweise die Nachweise der Tragfähigkeit nach Eurocode die Kennung 'UL', die Nachweise der Gebrauchstauglichkeit die Kennung 'SE'. Die Nachweisart wird in der Spalte Beschreibung erläutert.
Nachweisformel
Diese Spalte können Sie im Ergebnistabellen-Manager aktivieren. Sie gibt die Gleichungen der Norm an, nach denen die Nachweise erfolgen.
Beschreibung
Jeder Nachweis wird durch eine kurze Beschreibung unter Bezug auf das Kapitel in der Norm erläutert.
Die Nachweisdetails für eine bestimmte Ausnutzung können Sie über die Schaltfläche
oder einen Doppelklick in die Zeile anzeigen lassen.
Ergebnisse filtern
Im Kapitel Ausnutzungen an Stäben ist beschrieben, wie Sie die Ergebnisse nach Grenzzustand und nach Ausnutzung filtern können.
