Stopień wykorzystania na panelach szkieletowych | Poszycia

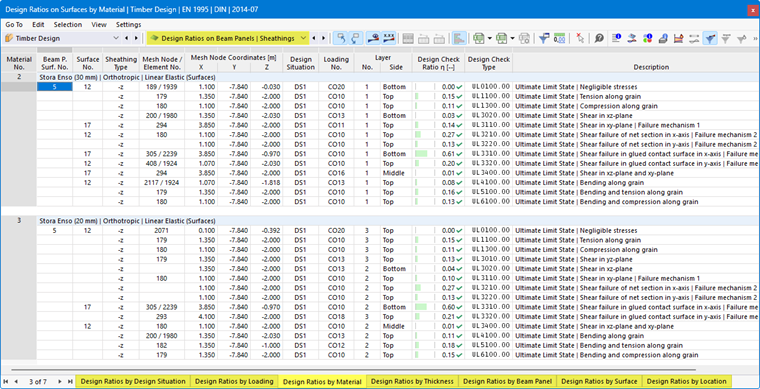

Tabele wyników kategorii Stopnie wykorzystania paneli szkieletowych | Poszycia zawierają dane wynikowe obliczeń poszyć paneli szkieletowych z odpowiednimi stopniami wykorzystania.

Ważne

Kategoria tabel jest dostępna, gdy Panel szkieletowy został wybrany do projektowania, a w oknie dialogowym Ustawienia globalne pole wyboru projektowania poszyć jest aktywne.

Wyniki powierzchniowe są posortowane w zakładkach według następujących kryteriów:

  • Obciążenia (sytuacje obliczeniowe, kombinacje obciążeń)
  • Właściwości powierzchni (materiały, grubości)
  • Obiekty (panele szkieletowe, powierzchnie, węzły siatki MES)

Panel szkieletowy Powierzchnia Nr

Do każdego panelu szkieletowego przypisana jest powierzchnia. W tym miejscu podawany jest numer tej powierzchni.

Powierzchnia Nr

Dla każdego kryterium weryfikacji podawany jest numer powierzchni, która wykazuje największy stopień wykorzystania.

Typ poszycia

W tym miejscu opisywane jest położenie poszycia. Strona '-z' odnosi się do ujemnej strony powierzchni (w kierunku przeciwnym do lokalnej osi z), strona '+z' do dodatniej strony powierzchni (patrz Panel szkieletowy | Poszycie).

Węzeł siatki / Element Nr

Podawany jest odpowiednio numer węzła siatki MES, dla którego określono maksymalny stopień wykorzystania. Drugi numer oznacza element skończony przylegający do węzła MES, jeżeli występują tam odbiegające siły wewnętrzne istotne dla projektowania.

Informacje

Jeżeli w oknie dialogowym Ustawienia globalne wybrano opcję 'Obliczać wyniki w punkcie siatki', w tej kolumnie podawane są numery punktów siatki. Wyniki odnoszą się wtedy do Siatki powierzchni.

Współrzędne węzła siatki

W trzech kolumnach przedstawione są współrzędne globalne X, Y i Z węzłów siatki MES.

Sytuacja obliczeniowa

Kolumna ta określa numery Sytuacji obliczeniowych, dla których występują poszczególne stopnie wykorzystania.

Obciążenie

Podawane są numery kombinacji obciążeń lub kombinacji wyników, które są miarodajne dla odpowiednich obliczeń.

Strona warstwy

Naprężenia są analizowane dla następujących miejsc przekroju poszycia:

  • Góra
  • Środek
  • Dół
Wskazówka

Za pomocą przycisku Wykres wyników w punkcie powierzchni można graficznie przedstawić przebiegi naprężeń w warstwach w oknie dialogowym Przebiegi wyników w punkcie powierzchni.

Kryterium weryfikacji

W tej kolumnie podane są warunki obliczeniowe zgodnie z Normą. Stopień odpowiedniego wykorzystania wyrażony jest długością kolorowego paska.

Typ obliczenia

Każde obliczenie oznaczone jest identyfikatorem z numerem. Na przykład obliczenia nośności według Eurokodu mają identyfikator 'UL', a obliczenia użytkowalności identyfikator 'SE'. Typ obliczenia jest wyjaśniony w kolumnie Opis.

Wzór obliczeniowy

Tę kolumnę można aktywować w Menedżerze tabel wyników. Podaje ona równania z normy, według których przeprowadzane są obliczenia.

Opis

Każde obliczenie jest wyjaśnione krótkim opisem z odniesieniem do rozdziału w normie.

Wskazówka

Szczegóły warunku projektowego dla określonego stopnia wykorzystania można wyświetlić za pomocą przycisku Detaile wyników lub podwójnego kliknięcia w wiersz.

Filtrowanie wyników

W rozdziale Stopnie wykorzystania prętów opisano, jak filtrować wyniki według stanu granicznego i stopnia wykorzystania.
