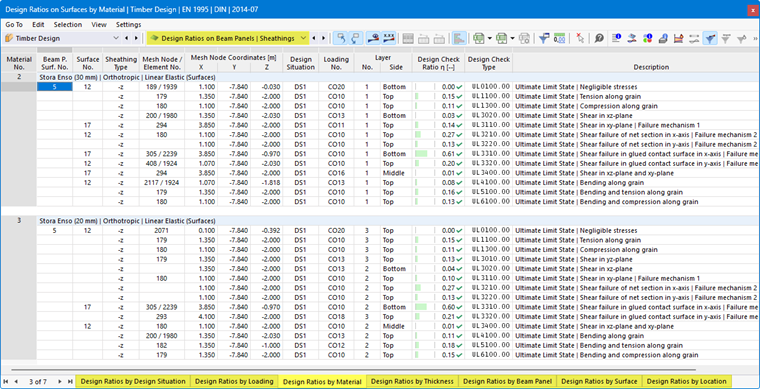

Las tablas de resultados de la categoría Razones de tensiones en Paneles de vigas | Revestimientos contienen los datos de resultados de los cálculos de los revestimientos de paneles de vigas con sus respectivas razones de tensiones.
Los resultados de superficie están ordenados en las pestañas según los siguientes criterios:
- Cargas (Situaciones de proyecto, Combinaciones de cargas)
- Propiedades de superficie (Materiales, Espesores)
- Objetos (Paneles de vigas, Superficies, Nudos de malla de EF)
N.º de superficie del panel de vigas
A cada panel de vigas se le asigna una superficie. El número de esta superficie se indica aquí.
N.º de superficie
Para cada criterio de cálculo se indica el número de la superficie que presenta la mayor razón de tensiones.
Tipo de revestimiento
Aquí se describe la posición del revestimiento. El lado '-z' se refiere al lado negativo de la superficie (en dirección opuesta al eje z local), el lado '+z' al lado positivo de la superficie (consulte Panel de vigas | Revestimiento).
N.º de nudo / elemento de malla
Se indica el número del nudo de la malla de EF para el cual se determinó la razón máxima de tensiones. Un segundo número designa el elemento finito adyacente al nudo de EF, si allí existen esfuerzos internos diferentes relevantes para el cálculo.
Coordenadas de nudo de malla
En las tres columnas se muestran las coordenadas globales X, Y y Z de los nudos de la malla de EF.
Situación de proyecto
Esta columna nombra los números de las situaciones de proyecto para las que existen las razones de tensiones individuales.
Carga
Se indican los números de las combinaciones de cargas o de resultados que son determinantes para los respectivos cálculos.
Lado de capa
Las tensiones se analizan para las siguientes posiciones de la sección del revestimiento:
- Arriba
- Centro
- Abajo
Con el botón
puede mostrar gráficamente los diagramas de tensiones en las capas en el cuadro de diálogo Diagramas de resultados en el punto de superficie.
Criterio de cálculo
En esta columna se especifican las condiciones de cálculo según la Norma. El grado de la razón de tensiones respectiva se expresa mediante la longitud de la barra de color.
Tipo de cálculo
Cada cálculo se identifica con un código y un número. Por ejemplo, los cálculos de la capacidad de carga según el Eurocódigo llevan el código 'UL', los cálculos del estado límite de servicio llevan el código 'SE'. El tipo de cálculo se explica en la columna Descripción.
Fórmula de cálculo
Esta columna se puede activar en el Administrador de tablas de resultados. Indica las ecuaciones de la norma según las cuales se realizan los cálculos.
Descripción
Cada cálculo se explica mediante una breve descripción con referencia al capítulo de la norma.
Puede mostrar los detalles de verificación para una razón de tensiones específica a través del botón
o haciendo doble clic en la línea.
Filtrar resultados
En el capítulo Razones de tensiones en barras se describe cómo puede filtrar los resultados por estado límite y por razón de tensiones.
