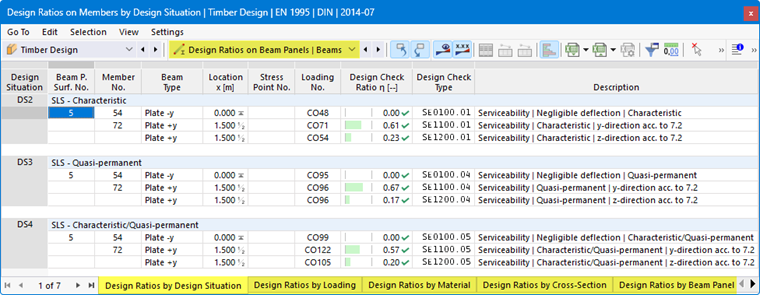

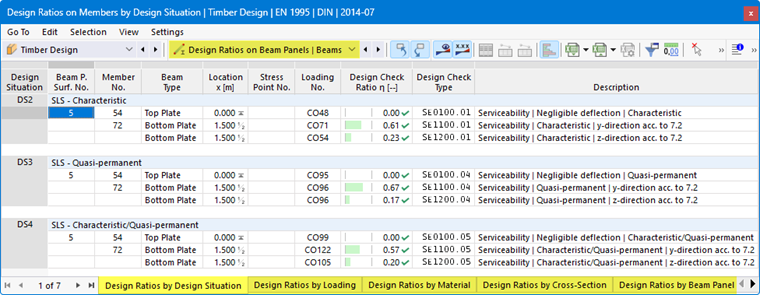

Tabele wyników kategorii Stopnie wykorzystania na panelach szkieletowych | Belki zawierają dane wynikowe do weryfikacji profili ramowych i stojaków paneli szkieletowych z odpowiednimi stopniami wykorzystania.
Wyniki paneli szkieletowych i belek są posortowane w zakładkach według następujących kryteriów:
- Obciążenia (sytuacje obliczeniowe, kombinacje obciążeń)
- Właściwości prętów (materiały, przekroje)
- Obiekty (panele szkieletowe, pręty, położenia na pręcie x)
Panel szkieletowy powierzchnia nr
Każdy panel szkieletowy jest przyporządkowany do powierzchni. Numer tej powierzchni jest tutaj podawany.
Pręt nr
Dla każdego kryterium weryfikacji podawany jest numer wygenerowanego pręta, który wykazuje największy stopień wykorzystania.
Numery wygenerowanych obiektów można aktywować do wyświetlania w Nawigator - Wyświetl za pomocą opcji Model → Obiekty podstawowe → Powierzchnie → Panele szkieletowe. Alternatywnie można użyć przycisku
na pasku narzędzi.
Typ belki
Tutaj opisywane jest położenie pręta:
- Pręt poziomy na górnej krawędzi (-y) lub dolnej krawędzi (+y) płyty (patrz Panel szkieletowy | Belki)
- Pręt pionowy na lewej krawędzi (-x) lub prawej krawędzi (+x) płyty (patrz Panel szkieletowy | Belki)
- Żebro wewnętrzne: stojak wewnątrz płyty
Położenie x
Podawane jest każdorazowo położenie x na pręcie, dla którego ustalono maksymalny stopień wykorzystania. Następujące położenia x są istotne dla wyników tabelarycznych:
- Węzeł początkowy i końcowy
- Pośrednie punkty wynikowe pręta (o ile zdefiniowano)
- Podział pręta zgodnie z Ustawienia siatki dla prętów
- Wartości ekstremalne sił wewnętrznych
Punkt naprężenia nr
Projektowanie odbywa się w tak zwanych punktach naprężenia przekroju. Miejsca te są zdefiniowane przez współrzędne odległości środków ciężkości. Wszystkie profile standardowe z biblioteki są wyposażone w punkty naprężenia w miejscach istotnych dla projektowania.
Sytuacja obliczeniowa
Ta kolumna podaje numery Sytuacje obliczeniowe, dla których występują poszczególne stopnie wykorzystania.
Obciążenie
Podawane są numery kombinacji obciążeń lub kombinacji wyników, które są miarodajne dla poszczególnych weryfikacji.
Kryterium weryfikacji
W tej kolumnie podane są warunki sprawdzenia zgodnie z Normą. Stopień każdego wykorzystania jest wyrażony przez długość kolorowego paska.
Typ obliczenia
Każde obliczenie jest oznaczone identyfikatorem z numerem. Na przykład obliczenia stanu granicznego użytkowalności noszą identyfikator 'SE'. Typ obliczenia jest objaśniony w kolumnie Opis.
Formuła weryfikacyjna
Tę kolumnę można aktywować w Menedżerze tabel wynikowych. Podaje ona równania normy, według których przeprowadzane są obliczenia.
Opis
Każde obliczenie jest objaśnione krótkim opisem z odniesieniem do rozdziału w normie.
Szczegóły warunku projektowego dla określonego stopnia wykorzystania można wyświetlić za pomocą przycisku
lub podwójnego kliknięcia w wiersz.
Filtrowanie wyników
W rozdziale Stopnie wykorzystania na prętach opisano, w jaki sposób można filtrować wyniki według stanu granicznego i stopnia wykorzystania.
