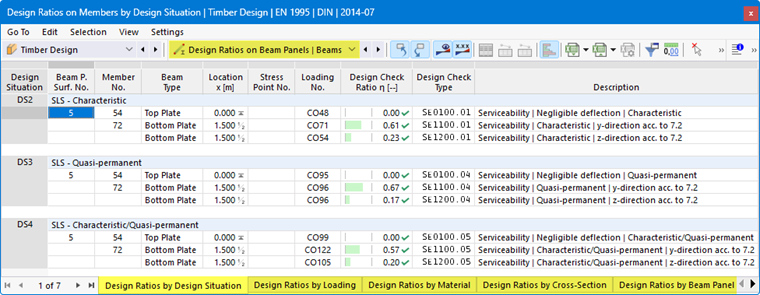

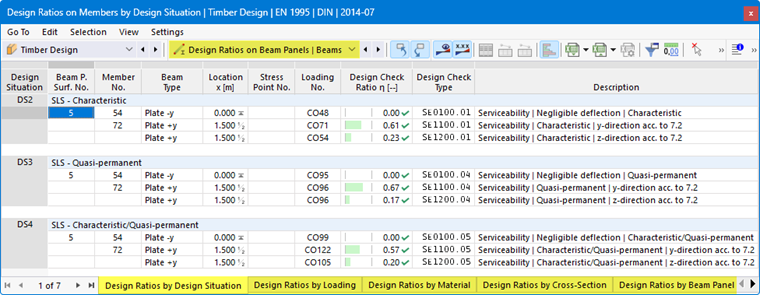

Le tabelle dei risultati della categoria Tassi di lavoro su pannelli di trave | Travi contengono i dati dei risultati delle verifiche dei profili del telaio e dei montanti dei pannelli di trave con i rispettivi tassi di lavoro.
I risultati dei pannelli di trave e delle travi sono ordinati nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Proprietà asta (materiali, sezioni)
- Oggetti (pannelli di trave, aste, posizioni asta x)
Pannelli di trave Superficie N.
Ad ogni pannello della trave è associata una superficie. Il numero di questa superficie è indicato qui.
Asta N.
Per ogni criterio di verifica, viene indicato il numero dell'asta generata che presenta il tasso di lavoro maggiore.
È possibile attivare i numeri degli oggetti generati nel Navigatore - Visualizzazione con l'opzione Modello → Oggetti base → Superfici → Pannelli di trave per la rappresentazione. In alternativa, utilizzare il pulsante
nella barra degli strumenti.
Tipo di Trave
Qui viene descritta la posizione dell'asta:
- Asta orizzontale sul bordo superiore (-y) o sul bordo inferiore (+y) della piastra (vedere Pannello della trave | Travi)
- Asta verticale sul bordo sinistro (-x) o sul bordo destro (+x) della piastra (vedere Pannello della trave | Travi)
- Nervatura interna: montante all'interno della piastra
Posizione x
Viene indicata di volta in volta la posizione x nell'asta per la quale è stato determinato il tasso di lavoro massimo. Le seguenti posizioni x sono rilevanti per l'output tabellare:
- Nodo iniziale e finale
- Punti intermedi dei risultati dell'asta (se definiti)
- Divisione delle aste secondo Impostazioni mesh per aste
- Valori estremi delle forze interne
Punto di tensione N.
La verifica viene eseguita nei cosiddetti punti di tensione della sezione. Questi punti sono definiti dalle coordinate delle distanze dal baricentro. Tutti i profili standard della libreria sono dotati di punti di tensione nei punti rilevanti per la verifica.
Situazione di progetto
Questa colonna indica i numeri delle Situazioni di progetto per le quali sono disponibili i singoli tassi di lavoro.
Carico
Vengono indicati i numeri delle combinazioni di carico o delle combinazioni di risultati determinanti per le rispettive verifiche.
Criterio di verifica
In questa colonna sono indicate le condizioni di verifica secondo la Norma. Il grado del rispettivo tasso di lavoro è espresso dalla lunghezza della barra colorata.
Tipo di verifica
Ogni verifica è contrassegnata da un codice con un numero. Ad esempio, le verifiche dello stato limite di esercizio hanno il codice 'SE'. Il tipo di verifica è spiegato nella colonna Descrizione.
Formula di verifica
Questa colonna può essere attivata nel Gestore tabelle risultati. Indica le equazioni della norma in base alle quali vengono eseguite le verifiche.
Descrizione
Ogni verifica è spiegata da una breve descrizione con riferimento al capitolo della norma.
I Dettagli di verifica per un determinato tasso di lavoro possono essere visualizzati tramite il pulsante
o facendo doppio clic sulla riga.
Filtrare i risultati
Nel capitolo Tassi di lavoro su aste è descritto come filtrare i risultati per stato limite e per tasso di lavoro.
