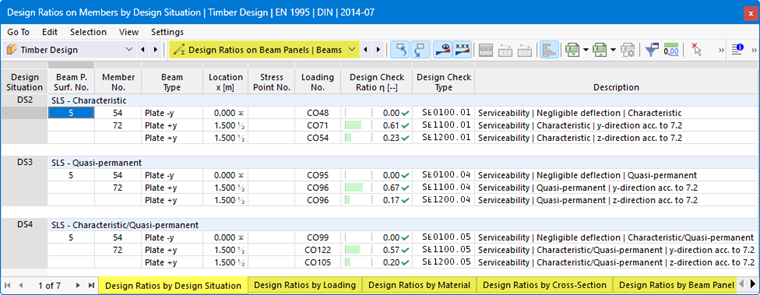

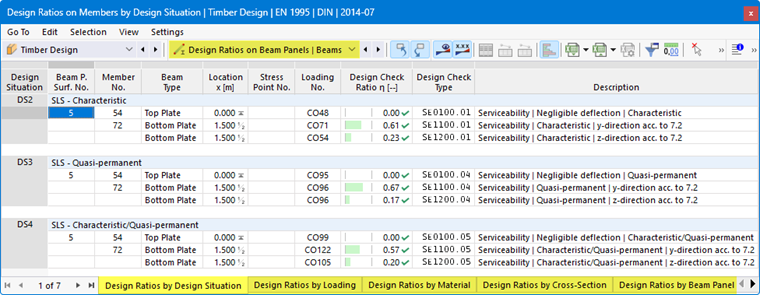

As tabelas de resultados da categoria Relações de cálculo em painéis de viga | Vigas contêm os dados dos resultados das verificações dos painéis de viga com as respetivas relações de cálculo.
Os resultados dos painéis de viga e das vigas estão organizados nos separadores de acordo com os seguintes critérios:
- Carregamentos (situações de dimensionamento, combinações de cargas)
- Propriedades da barra (materiais, secções transversais)
- Objetos (painéis de viga, barras, posições x da barra)
Superfície do painel de viga N.º
A cada painel de viga é atribuída uma superfície. O número desta superfície é indicado aqui.
Barra N.º
Para cada critério de verificação, é indicado o número da barra que apresenta a maior relação de cálculo.
Tipo de viga
Aqui é descrita a posição da barra:
- Barra horizontal no bordo superior (-y) ou no bordo inferior (+y) da laje (ver Painel de viga | Viga)
- Barra vertical no bordo esquerdo (-x) ou no bordo direito (+x) da laje (ver Painel de viga | Viga)
- Nervura interna: montante no interior da laje
Posição x
É indicada a posição x na barra para a qual foi determinada a relação de cálculo máxima. As seguintes posições x são relevantes para a saída tabular:
- Nós inicial e final
- Pontos intermédios de resultados da barra (se definidos)
- Divisão da barra de acordo com Configurações da malha para barras
- Valores extremos dos esforços internos
Ponto de tensão N.º
O dimensionamento é realizado nos chamados pontos de tensão da secção transversal. Estas posições são definidas pelas coordenadas das distâncias ao centro de gravidade. Todos os perfis padrão da biblioteca estão equipados com pontos de tensão nas posições relevantes para o dimensionamento.
Situação de dimensionamento
Esta coluna indica os números das situações de dimensionamento para as quais estão disponíveis as relações de cálculo individuais.
Carregamento
São indicados os números das combinações de cargas ou de resultados que são determinantes para as respetivas verificações.
Critério de verificação
Nesta coluna são indicadas as condições de verificação de acordo com a norma. O grau da respetiva relação de cálculo é expresso pelo comprimento da barra colorida.
Tipo de verificação
Cada verificação é identificada por um código com número. Por exemplo, as verificações do estado limite de utilização têm o código 'SE'. O tipo de verificação é explicado na coluna Descrição.
Fórmula de verificação
Esta coluna pode ser ativada no Gestor de tabelas de resultados. Indica as equações da norma segundo as quais as verificações são realizadas.
Descrição
Cada verificação é explicada por uma breve descrição com referência ao capítulo na norma.
Pode visualizar os detalhes da verificação para uma determinada relação de cálculo através do botão
ou com um duplo clique na linha.
Filtrar resultados
No capítulo Relações de cálculo em barras está descrito como pode filtrar os resultados por estado limite e por relação de cálculo.
