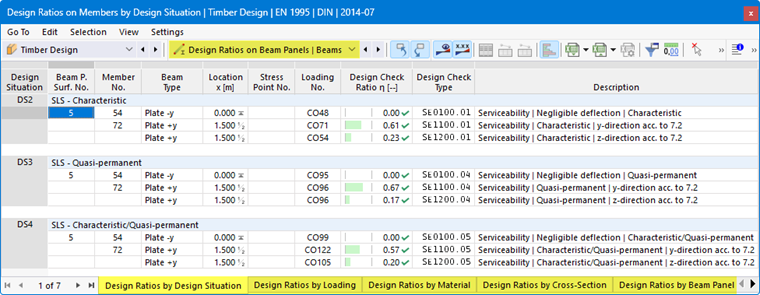

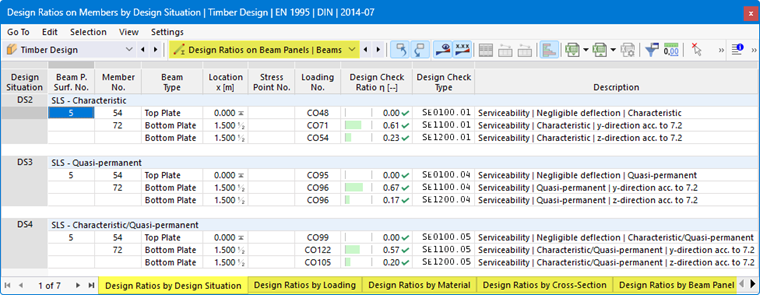

Las tablas de resultados de la categoría Razones de tensiones en paneles de vigas | Viga contienen los datos de resultados de los cálculos de los perfiles de marco y montantes de paneles de vigas con las respectivas razones de tensiones.
Los resultados de los paneles de vigas y vigas se ordenan en las pestañas según los siguientes criterios:
- Cargas (Situaciones de proyecto, Combinaciones de cargas)
- Propiedades de barra (Materiales, Secciones)
- Objetos (Paneles de vigas, Barras, Posiciones en barra x)
Panel de vigas Superficie Nº
A cada panel de vigas se le asigna una superficie. El número de esta superficie se indica aquí.
Barra Nº
Para cada criterio de cálculo, se indica el número de la barra generada que presenta la mayor razón de tensiones.
Puede activar los números de los objetos generados en el Navegador - Mostrar con la opción Modelo → Objetos base → Superficies → Paneles de vigas para la representación. Alternativamente, use el botón
en la barra de herramientas.
Tipo de viga
Aquí se describe la posición de la barra:
- Barra horizontal en el borde superior (-y) o borde inferior (+y) de la placa (consulte Panel de vigas | Viga)
- Barra vertical en el borde izquierdo (-x) o borde derecho (+x) de la placa (consulte Panel de vigas | Viga)
- Nervio interior: Montante dentro de la placa
Posición x
Se indica respectivamente la posición x en la barra para la cual se determinó la máxima razón de tensiones. Las siguientes posiciones x son relevantes para la salida tabular:
- Nodos inicial y final
- Puntos intermedios de resultados de barra (si están definidos)
- División de barra según Configuración de malla para barras
- Valores extremos de los esfuerzos internos
Punto de tensión Nº
El cálculo se realiza en los llamados puntos de tensión de la sección. Estos lugares están definidos por las coordenadas de las distancias al centro de gravedad. Todos los perfiles estándar de la biblioteca están provistos de puntos de tensión en los lugares relevantes para el cálculo.
Situación de proyecto
Esta columna nombra los números de las Situaciones de proyecto para las que existen las razones de tensiones individuales.
Carga
Se indican los números de las combinaciones de cargas o combinaciones de resultados que son determinantes para los cálculos respectivos.
Criterio de cálculo
En esta columna se indican las condiciones de cálculo según la Norma. El grado de la razón de tensiones respectiva se expresa mediante la longitud de la barra de color.
Tipo de cálculo
Cada cálculo se designa con un identificador con número. Así, por ejemplo, los cálculos del estado límite de servicio llevan el identificador 'SE'. El tipo de cálculo se explica en la columna Descripción.
Fórmula de cálculo
Puede activar esta columna en el Gestor de tablas de resultados. Muestra las ecuaciones de la norma según las cuales se realizan los cálculos.
Descripción
Cada cálculo se explica mediante una breve descripción con referencia al capítulo de la norma.
Puede mostrar los Detalles del cálculo para una razón de tensiones determinada a través del botón
o haciendo doble clic en la fila.
Filtrar resultados
En el capítulo Razones de tensiones en barras se describe cómo puede filtrar los resultados por estado límite y por razón de tensiones.
