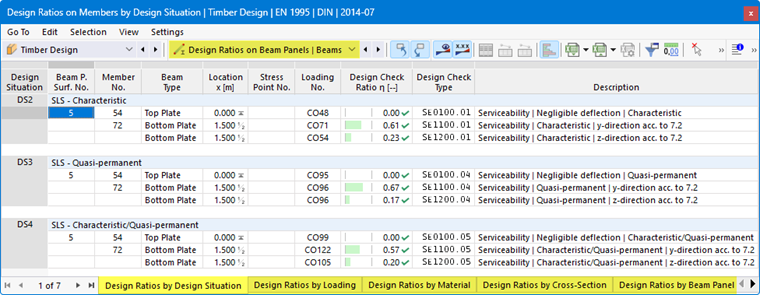

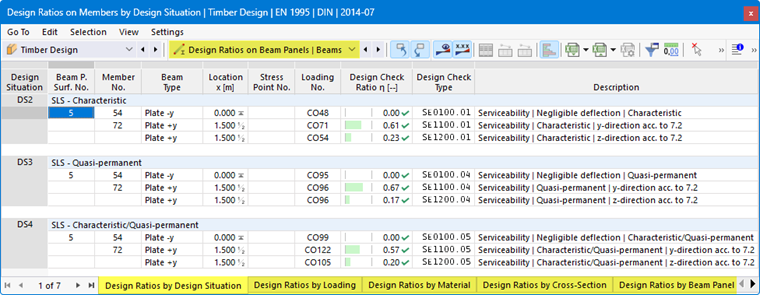

Les tableaux de résultats de la catégorie Ratios de vérification sur les ossatures bois | Poutres contiennent les données de résultats des vérifications des profilés d’ossature et des montants des ossatures bois avec les ratios correspondants.
Les résultats des ossatures bois et des poutres sont triés dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Propriétés des barres (matériaux, sections)
- Objets (ossatures bois, barres, points de barre x)
N° de surface de l’ossature bois
Une surface est assignée à chaque ossature bois. Le numéro de cette surface est indiqué ici.
N° de barre
Pour chaque critère de vérification, le numéro de la barre générée présentant le ratio le plus élevé est indiqué.
Vous pouvez activer l’affichage des numéros des objets générés dans le Navigateur - Affichage avec l’option Modèle → Objets de base → Surfaces → Ossatures bois. Vous pouvez également utiliser le bouton
dans la barre d’outils.
Type de poutre
La position de la barre est décrite ici :
- Barre horizontale au bord supérieur (-y) ou au bord inférieur (+y) de la dalle (voir Ossature bois | Poutres)
- Barre verticale au bord gauche (-x) ou au bord droit (+x) de la dalle (voir Ossature bois | Poutres)
- Nervure intérieure : montant à l’intérieur de la dalle
Point x
Le point x dans la barre pour lequel le ratio maximal a été déterminé est indiqué. Les points x suivants sont pertinents pour la sortie tabulaire :
- Nœuds de début et de fin
- Points intermédiaires de résultats de barre (si définis)
- Division de barre selon les Paramètres du maillage pour les barres
- Valeurs extrêmes des efforts internes
N° de point de contrainte
La vérification est effectuée aux points de contrainte de la section. Ces points sont définis par les coordonnées des distances du centre de gravité. Tous les profilés standard de la bibliothèque sont pourvus de points de contrainte aux emplacements pertinents pour la vérification.
Situation de projet
Cette colonne nomme les numéros des situations de projet pour lesquelles les différents ratios sont disponibles.
Charge
Les numéros des combinaisons de charges ou de résultats déterminantes pour les vérifications respectives sont indiqués.
Critère de vérification
Les conditions de vérification selon la norme sont indiquées dans cette colonne. Le degré du ratio est exprimé par la longueur de la barre colorée.
Type de vérification
Chaque vérification est désignée par un code numérique. Par exemple, les vérifications pour l’état limite de service portent le code 'SE'. Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Cette colonne peut être activée dans le Gestionnaire du tableau de résultats. Elle indique les équations de la norme selon lesquelles les vérifications sont effectuées.
Description
Chaque vérification est expliquée par une brève description se référant au chapitre de la norme.
Les détails de vérification pour un ratio donné peuvent être affichés à l’aide du bouton
ou en double-cliquant sur la ligne.
Filtrer les résultats
Le chapitre Ratios de vérification sur les barres décrit comment filtrer les résultats par état limite et par ratio.
