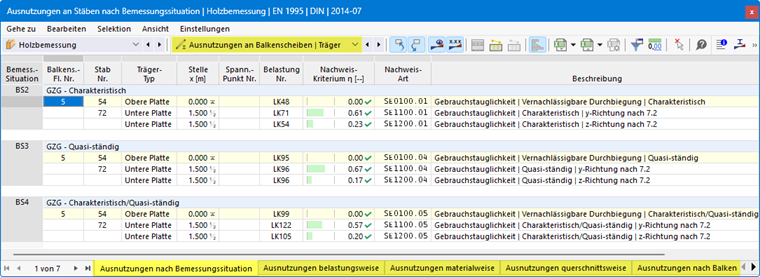

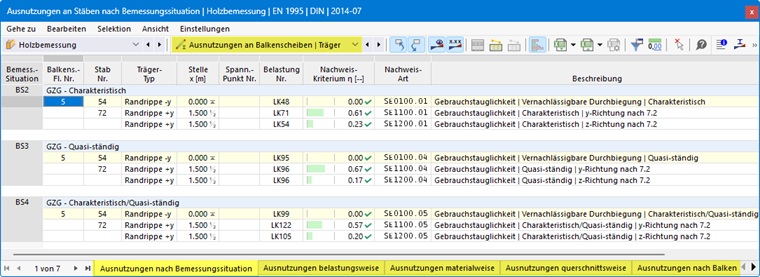

Die Ergebnistabellen der Kategorie Ausnutzungen an Balkenscheiben | Träger enthalten die Ergebnisdaten zu den Nachweisen der Balkenscheiben mit den jeweiligen Ausnutzungen.
Die Ergebnisse der Balkenscheiben und Träger sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Stabeigenschaften (Materialien, Querschnitte)
- Objekte (Balkenscheiben, Stäbe, Stabstellen x)
Balkenscheibe Fläche Nr.
Jeder Balkenscheibe ist eine Fläche zugeordnet. Die Nummer dieser Fläche wird hier angegeben.
Stab Nr.
Für jedes Nachweiskriterium wird die Nummer des Stabes angegeben, der die größte Ausnutzung aufweist.
Trägertyp
Hier wird die Lage des Stabes beschrieben:
- Horizontaler Stab am oberen Rand (-y) oder unteren Rand (+y) der Platte (siehe Balkenscheibe | Träger)
- Vertikaler Stab am linken Rand (-x) oder rechten Rand (+x) der Platte (siehe Balkenscheibe | Träger)
- Innenrippe: Ständer innerhalb der Platte
Stelle x
Es wird jeweils die x-Stelle im Stab angegeben, für die die maximale Ausnutzung ermittelt wurde. Folgende Stellen x sind für die tabellarische Ausgabe relevant:
- Anfangs- und Endknoten
- Stabergebniszwischenpunkte (sofern definiert)
- Stabteilung gemäß Netz-Einstellungen für Stäbe
- Extremwerte der Schnittgrößen
Spannungspunkt Nr.
Die Bemessung erfolgt an sogenannten Spannungspunkten des Querschnitts. Diese Stellen sind durch die Koordinaten der Schwerpunktabstände definiert. Alle Standardprofile der Bibliothek sind mit Spannungspunkten an den bemessungsrelevanten Stellen versehen.
Bemessungssituation
Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Ausnutzungen vorliegen.
Belastung
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Nachweise maßgebend sind.
Nachweiskriterium
In dieser Spalte sind die Nachweisbedingungen gemäß Norm angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.
Nachweisart
Jeder Nachweis ist durch eine Kennung mit Nummer bezeichnet. So tragen beispielsweise die Nachweise der Gebrauchstauglichkeit die Kennung 'SE'. Die Nachweisart wird in der Spalte Beschreibung erläutert.
Nachweisformel
Diese Spalte können Sie im Ergebnistabellen-Manager aktivieren. Sie gibt die Gleichungen der Norm an, nach denen die Nachweise erfolgen.
Beschreibung
Jeder Nachweis wird durch eine kurze Beschreibung unter Bezug auf das Kapitel in der Norm erläutert.
Die Nachweisdetails für eine bestimmte Ausnutzung können Sie über die Schaltfläche
oder einen Doppelklick in die Zeile anzeigen lassen.
Ergebnisse filtern
Im Kapitel Ausnutzungen an Stäben ist beschrieben, wie Sie die Ergebnisse nach Grenzzustand und nach Ausnutzung filtern können.
