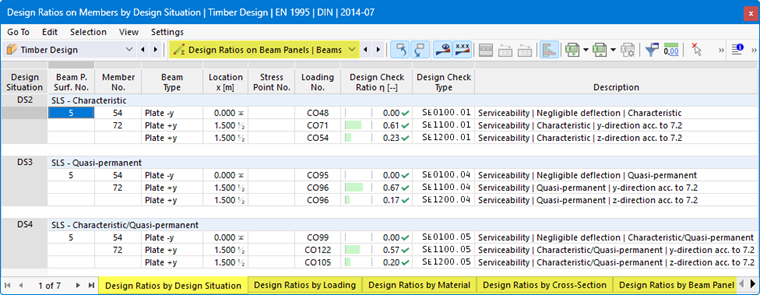

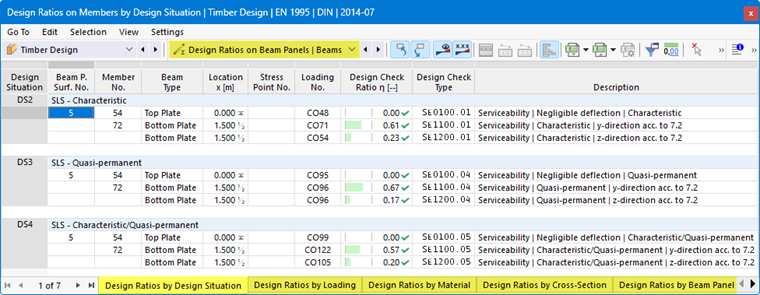

Výsledkové tabulky kategorie Využití na nosníkových panelech | Nosník obsahují výsledná data k posouzením rámových profilů a stojin nosníkových panelů s příslušnými využitími.
Výsledky nosníkových panelů a nosníků jsou na záložkách seřazeny podle následujících kritérií:
- Zatížení (návrhové situace, kombinace zatížení)
- Vlastnosti prutů (materiály, průřezy)
- Objekty (nosníkové panely, pruty, místa na prutu x)
Nosníkový panel Plocha č.
Každému nosníkovému panelu je přiřazena plocha. Zde se uvádí číslo této plochy.
Prut č.
Pro každé kritérium posouzení se uvádí číslo generovaného prutu, který vykazuje největší využití.
Čísla generovaných objektů můžete zobrazit v Navigátor - Zobrazení pomocí možnosti Model → Základní objekty → Plochy → Nosníkové panely. Alternativně použijte tlačítko
na panelu nástrojů.
Typ nosníku
Zde je popsána poloha prutu:
- Vodorovný prut na horním okraji (-y) nebo dolním okraji (+y) desky (viz Nosníkový panel | Nosník)
- Svislý prut na levém okraji (-x) nebo pravém okraji (+x) desky (viz Nosníkový panel | Nosník)
- Vnitřní žebro: stojina uvnitř desky
Místo x
Uvádí se vždy místo x na prutu, pro které bylo stanoveno maximální využití. Následující místa x jsou relevantní pro tabulkový výstup:
- Počáteční a koncový uzel
- Mezilehlé body výsledků na prutu (jsou-li definovány)
- Dělení prutu podle Nastavení sítě pro pruty
- Extrémní hodnoty vnitřních sil
Napěťový bod č.
Posouzení se provádí v takzvaných napěťových bodech průřezu. Tato místa jsou definována souřadnicemi vzdáleností od těžiště. Všechny standardní profily z knihovny jsou vybaveny napěťovými body na místech relevantních pro posouzení.
Návrhová situace
Tento sloupec uvádí čísla Návrhové situace, pro které jsou k dispozici jednotlivá využití.
Zatížení
Uvádějí se čísla kombinací zatížení nebo kombinací výsledků, které jsou pro příslušná posouzení rozhodující.
Kritérium posouzení
V tomto sloupci jsou uvedeny podmínky posouzení podle Norma. Stupeň příslušného využití je vyjádřen délkou barevného pruhu.
Typ posouzení
Každé posouzení je označeno identifikátorem s číslem. Posouzení použitelnosti tak například nesou identifikátor 'SE'. Typ posouzení je vysvětlen ve sloupci Popis.
Vzorec posouzení
Tento sloupec můžete aktivovat ve Správce výsledkových tabulek. Uvádí rovnice normy, podle kterých se posouzení provádějí.
Popis
Každé posouzení je vysvětleno krátkým popisem s odkazem na kapitolu v normě.
Podrobnosti posouzení pro určité využití můžete zobrazit pomocí tlačítka
nebo dvojitým kliknutím na řádek.
Filtrování výsledků
V kapitole Využití na prutech je popsáno, jak můžete filtrovat výsledky podle mezního stavu a podle využití.
