Rozdílné působení zatěžovacích stavů při automatickém vytváření kombinací

Pro automatickou kombinaci zatěžovacích stavů v programech RFEM a RSTAB je třeba zadat možné spolupůsobení zatěžovacích stavů. Kromě současného nebo střídavého působení všech zatěžovacích stavů určitého účinku lze zvolit v kombinačních podmínkách také možnost Rozdílně.

Rozdílné působení zatěžovacích stavů

Pokud zatěžovací stavy působí současně, mohou tyto stavy vstupovat do kombinace jednotlivě nebo společně, při střídavém působení ovšem kombinace může zahrnovat pouze jeden zatěžovací stav daného účinku. Pokud toto obecné stanovení pro zatěžovací stavy příslušného účinku nestačí, lze zadat pomocí skupin rozdílné působení zatěžovacích stavů. Zobrazí se další sloupec, který umožňuje přiřadit zatěžovací stavy do skupin.

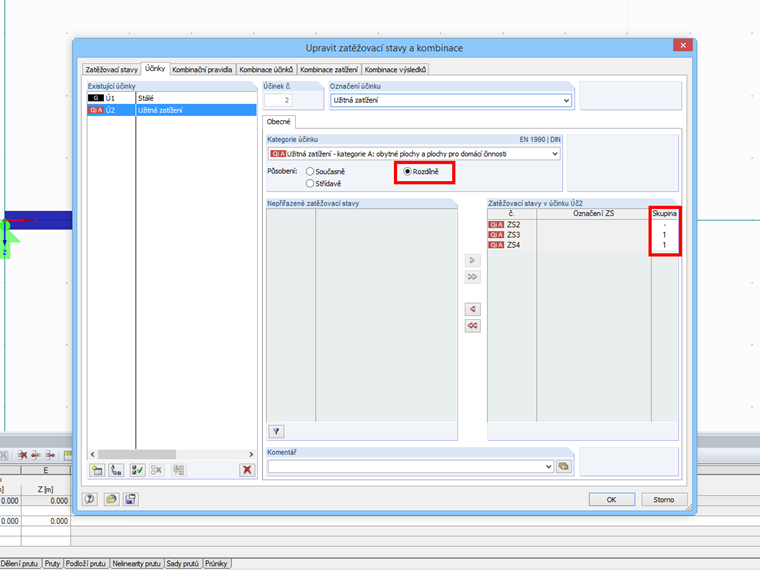

Rozdílné působení zatěžovacích stavů a přiřazení do skupin

V rámci skupiny se zatěžovací stavy definují navzájem jako střídavé. Při vytváření kombinace se tak vždy uvažuje pouze jeden zatěžovací stav ze skupiny. Pro skupiny mezi sebou platí pravidlo současného působení, v kombinaci může být tedy obsažen vždy jeden zatěžovací stav z každé skupiny.

Pokud zatěžovací stavy nejsou přiřazeny k žádné skupině ("-"), platí pro tyto zatěžovací stavy mezi sebou i ve vztahu ke skupinám pravidlo současného působení.

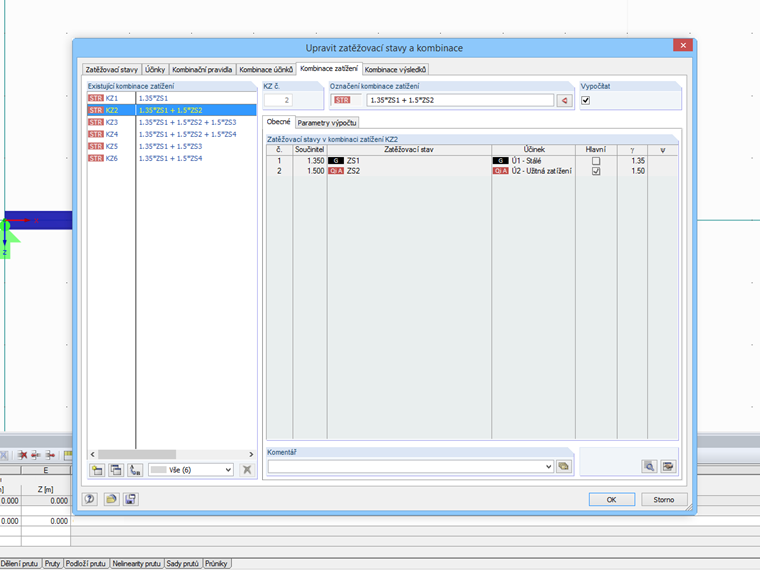

Možná kombinace rozdílného působení 2 skupin

V kombinačních pravidlech lze také definovat další vztahy mezi zatěžovacími stavy, které přesahují účinky.

Odkazy

Máte nějaké otázky?

Události

24.4.2024

Online školení

RFEM 6 | Studenti | Úvod do MKP

24.4.2024

Online školení

RFEM 6 | Bezplatné základní školení

25.4.2024

Posouzení vyztužení v programu RFEM 6 pomocí modelu budovy

Webinář

Návrh vyztužení v programu RFEM 6 za použití Modelu budovy

25.4.2024

Posouzení ocelových přípojů podle AISC 360-22 v programu RFEM 6

Webinář

Posouzení ocelových přípojů podle AISC 360-22 v programu RFEM 6 (USA)

30.4.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení dřevěných konstrukcí

2.5.2024

Fáze výstavby membránových konstrukcí v programu RFEM 6

Webinář

Fáze výstavby membránových konstrukcí v programu RFEM 6

8.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení železobetonových konstrukcí

8.5.2024

$Modelování průřezu a \n analýza napětí v RSECTION 1$

Webinář

Modelování průřezu a analýza napětí v RSECTION 1

15.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení ocelových konstrukcí

15.5.2024

Online školení

RFEM 6 | Bezplatné základní školení

16.5.2024

Zohlednění fází výstavby v programu RFEM 6

Webinář

Zohlednění fází výstavby v programu RFEM 6

21.5.2024

Konference

Ocelové konstrukce

Videa

Databáze znalostí

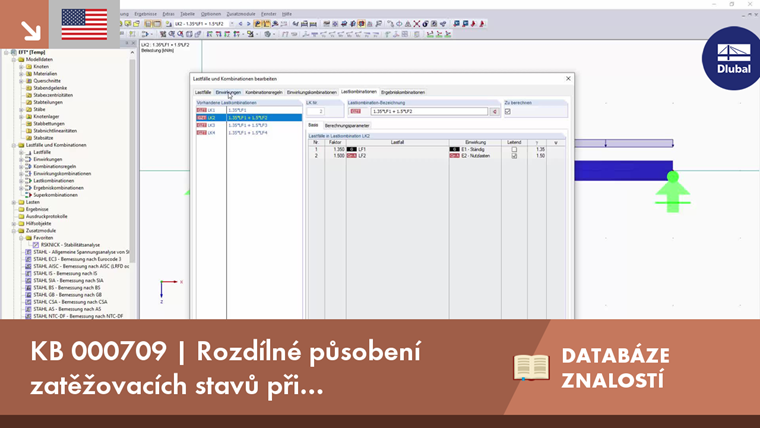

KB 000709 | Rozdílné působení zatěžovacích stavů při automatickém vytváření kombinací
