Unterschiedliche Wirkung von Lastfällen bei der automatischen Bildung von Kombinationen

Tipps & Tricks

Damit Lastfälle innerhalb einer Einwirkungskategorie wie gewünscht kombiniert werden, muss zuvor festgelegt werden, ob sie zusammen oder einzeln auftreten sollen.

Neben den Möglichkeiten "Gleichzeitig" und "Alternativ" kann mit der Option "Unterschiedlich" noch detaillierter vorgegangen werden. Jeder Lastfall muss zuerst in eine Gruppe eingeordnet werden.

Ein "-" bedeutet gleichzeitige Wirkung (alle entsprechend gekennzeichneten Lastfälle können einzeln oder zusammen auftreten). Dagegen können Lastfälle mit gleichen Gruppennummern nicht zusammen auftreten. Die Kombination mit Lastfällen anderer Gruppen ist aber möglich.

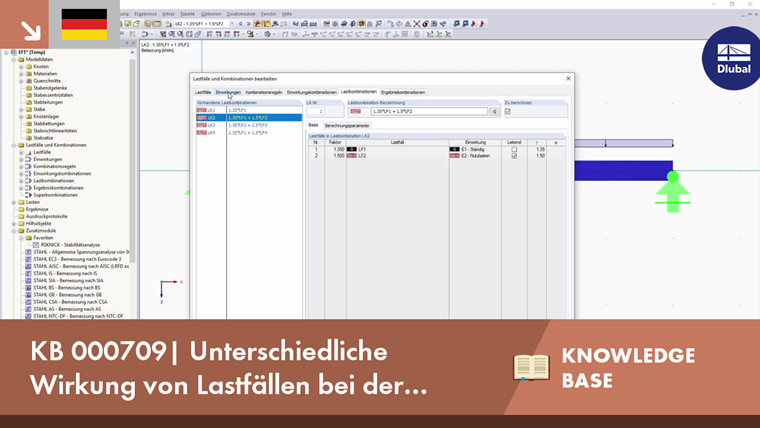

In der Abbildung wird dies an einem einfachen Beispiel verdeutlicht.
