Posouzení požární odolnosti sloupu namáhaného osovou silou

V našem příspěvku posoudíme v přídavném modulu RF-/STEEL EC3 kyvnou stojku namáhanou osovou silou podle EN 1993-1-2 a německé národní přílohy.

Konstrukce a zatížení

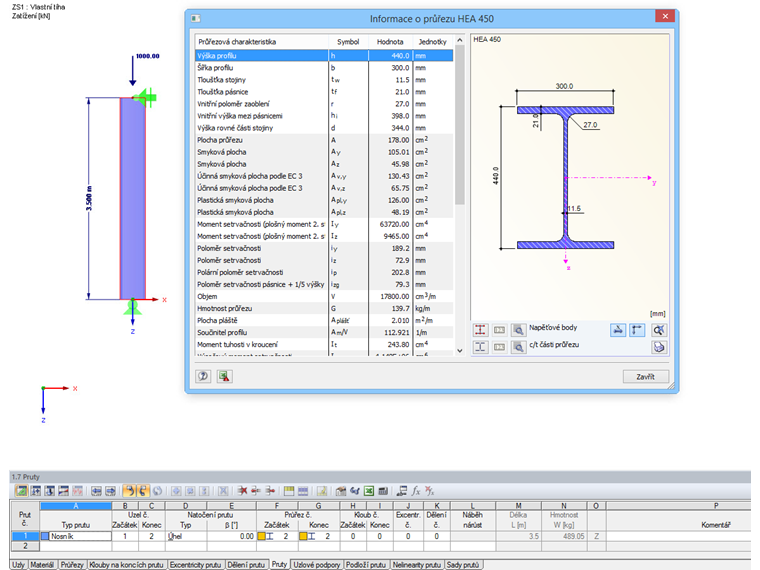

Průřez nosníku HEA 450, S235

Posouzení na vzpěr okolo osy nejmenší tuhosti

\frac{N_{Ed}}{\frac{χ_{z} \cdot N_{Rk}}{γ_{M 1}}} k_{zy} \cdot \frac{M_{y, Ed}}{χ_{LT} \cdot \frac{M_{y, Rk}}{γ_{M 1}}} \leq 1

Vzorec 1

Vzpěrná délka kyvné stojky je L_cr = 3,50 m.

Podle EN 1993-1-1, 6.3.1.2:

χ = \frac{1}{ϕ \sqrt{ϕ^{2} - {\bar{λ}}^{2}}} \leq 1

ϕ = 0, 5 \cdot [1 α \cdot (\bar{λ} - 0, 2) {\bar{λ}}^{2}]

{\bar{λ}}_{z} = \sqrt{\frac{A \cdot f_{y}}{N_{cr, z}}}

N_{cr, z} = \frac{π^{2} \cdot E \cdot I_{z}}{l^{2}} = \frac{π^{2} \cdot 21.000 kN / {cm}^{2} \cdot 9.465 {cm}^{4}}{{(350 cm)}^{2}} = 16.014, 10 kN

{\bar{λ}}_{z} = \sqrt{\frac{178 {cm}^{2} \cdot 23, 5 kN / {cm}^{2}}{16.014, 10 kN}} = 0, 511

Vzorec 2

Výběr křivky vzpěrné pevnosti podle tabulky 6.2:

Error converting from LaTeX to MathML

Vzorec 3

Vybočení kolmo k ose z: Křivka vzpěrné pevnosti KVP_z: b

Z tabulky 6.1 vyplývá hodnota součinitele imperfekce α = 0,34.

ϕ = 0, 5 \cdot [1 0, 34 \cdot (0, 511 - 0, 2) 0, 511^{2}] = 0, 683

χ_{z} = \frac{1}{0, 683 \sqrt{0, 683^{2} - 0, 511^{2}}} = 0, 879 \leq 1, 0

N_{Ed} = 1, 35 \cdot G_{K} 1, 5 \cdot Q_{K} = 1, 35 \cdot 1000 1, 5 \cdot 800 = 2550 kN

Vzorec 4

U I-, H-průřezů a pravoúhlých dutých průřezů namáhaných pouze v tlaku lze uvažovat součinitel k_zy = 0.

Posouzení tak vypadá následovně:

\frac{N_{Ed}}{\frac{χ_{z} \cdot N_{Rk}}{γ_{M 1}}} \leq 1

N_{Rk} = A \cdot f_{y} = 178 {cm}^{2} \cdot 23, 5 \frac{kN}{{cm}^{2}} = 4183 kN

\frac{2550 kN}{\frac{0, 879 \cdot 4.183 kN}{1, 1}} = 0, 76 \leq 1

Vzorec 5

→ Posouzení je splněno.

Posouzení požární odolnosti

Konečná teplota je 500 stupňů.

Stanovení redukčních součinitelů:
k_y,Θ = 0,78 tabulka 3.1
k_E,Θ = 0,60 tabulka 3.1

Posouzení při návrhové požární situaci podle čl. 4.2.3.2

Součinitel imperfekce:

α = 0, 65 \cdot \sqrt{\frac{235}{f_{y}}} = 0, 65 \cdot \sqrt{\frac{235}{235}} = 0, 65

Vzorec 6

Poměrná štíhlost:

{\bar{λ}}_{θ} = \bar{λ} \cdot {[\frac{k_{y, θ}}{k_{E, θ}}]}^{0, 5} = 0, 511 \cdot {[\frac{0, 78}{0, 60}]}^{0, 5} = 0, 583

Vzorec 7

Pomocný součinitel:

φ_{θ} = \frac{1}{2} \cdot [1 α \cdot \bar{λ_{θ}} \bar{λ_{θ}^{2}}] = \frac{1}{2} \cdot [1 0, 65 \cdot 0, 583 0, 583^{2}] = 0, 859

Vzorec 8

Součinitel vzpěrnosti při návrhové požární situaci:

χ_{fi} = \frac{1}{φ_{θ} \sqrt{φ_{θ}^{2} - \bar{λ_{θ}^{2}}}} = \frac{1}{0, 859 \sqrt{{0, 859}^{2} - 0, 583^{2}}} = 0, 671

Vzorec 9

Návrhová vzpěrná únosnost tlačeného prvku:

N_{b, fi, Ed} = \frac{χ_{fi} \cdot A \cdot k_{y, θ} \cdot f_{y}}{γ_{M, fi}} = \frac{0, 671 \cdot 178, 0 \cdot 0, 78 \cdot 23, 5}{1, 0} = 2189 kN

Vzorec 10

Zatížení při požární situaci:

N_{fi, Ed} = 1, 0 \cdot G_{k} 0, 9 \cdot Q_{k} = 1, 0 \cdot 1000, 0 0, 9 \cdot 800, 0 = 1720, 0 kN

Vzorec 11

Posouzení:

η = \frac{N_{fi, Ed}}{N_{b, fi, Rd}} = \frac{1720}{2189} = 0, 79

Vzorec 12

→ Posouzení je splněno.

Autor

Ing. Matula vyřizuje v rámci zákaznické podpory podněty od uživatelů programů společnosti Dlubal Software.

Odkazy

Software pro statické výpočty ocelových konstrukcí

Reference

Handbuch RF-/STAHL EC3. Tiefenbach: Dlubal Software, Juni 2020.
Albert, A.: Schneider - Bautabellen für Ingenieure mit Berechnungshinweisen und Beispielen, 23. Auflage. Köln: Bundesanzeiger, 2018
Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2010.

Stahování

Model | Soubor RSTAB 8

528 KB

Máte nějaké otázky?

Události

30.4.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení dřevěných konstrukcí

2.5.2024

Fáze výstavby membránových konstrukcí v programu RFEM 6

Webinář

Fáze výstavby membránových konstrukcí v programu RFEM 6

8.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení železobetonových konstrukcí

8.5.2024

$Modelování průřezu a \n analýza napětí v RSECTION 1$

Webinář

Modelování průřezu a analýza napětí v RSECTION 1

15.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení ocelových konstrukcí

15.5.2024

Online školení

RFEM 6 | Bezplatné základní školení

16.5.2024

Zohlednění fází výstavby v programu RFEM 6

Webinář

Zohlednění fází výstavby v programu RFEM 6

21.5.2024

Konference

Ocelové konstrukce

22.5.2024 - 24.5.2024

Konference

47. aktív pracovníkov odboru oceľových konštrukcií

23.5.2024

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal

Webinář

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Květen 2024

20.6.2024

Webinář

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Červen 2024

16.10.2024

Online školení

RFEM 6 | Studenti | Úvod do statiky prutů

Videa

Databáze znalostí

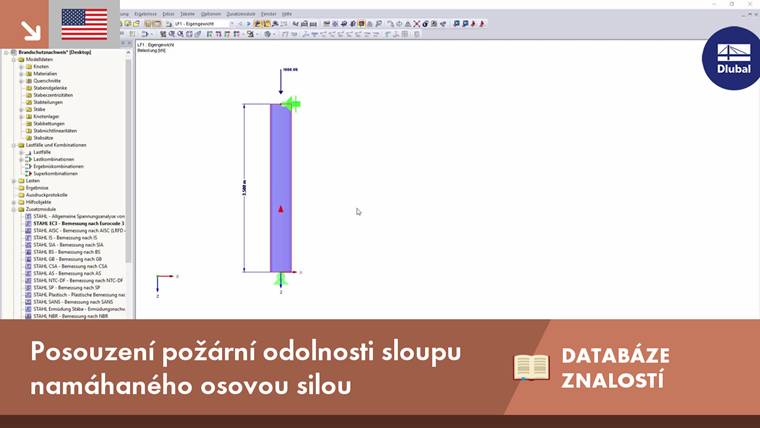

KB 001644 | Posouzení požární odolnosti sloupu namáhaného osovou silou
