Při výpočtu zakřivené plochy v přídavném modulu RF-GLASS se zobrazí zpráva, že plocha má více než 4 hraniční linie, a proto nelze použít žádnou vrstevnatou síť konečných prvků. Co mohu udělat, aby se tato zpráva neobjevovala?

Q: Při výpočtu zakřivené plochy v přídavném modulu RF-GLASS se zobrazí zpráva, že plocha má více než 4 hraniční linie, a proto nelze použít žádnou vrstevnatou síť konečných prvků. Co mohu udělat, aby se tato zpráva neobjevovala?

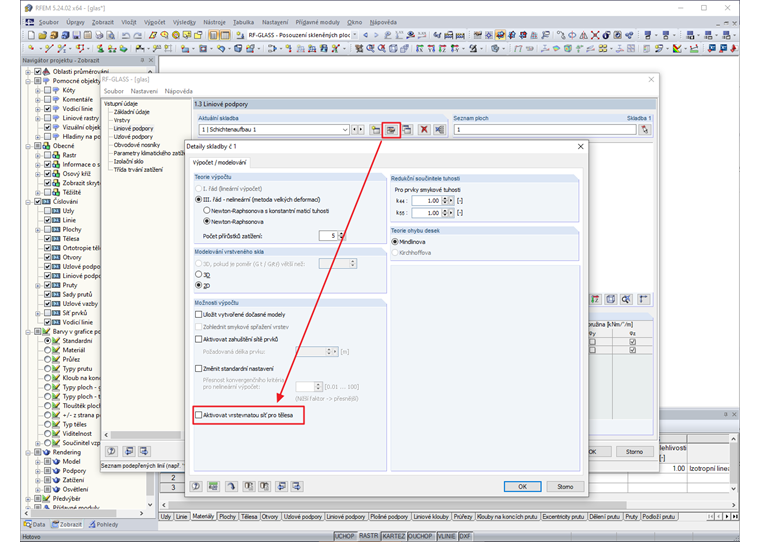

U vrstevnaté sítě KP platí stejné předpoklady jako u kontaktních těles (viz odkazy pod touto otázkou). Pokud nejsou předpoklady splněny, je nutné vrstevnatou síť KP deaktivovat v detailech pro nastavení skladby (viz Obrázek 2).

Question

Při v&#253;počtu zakřiven&#233; plochy v př&#237;davn&#233;m modulu RF-GLASS se zobraz&#237; zpr&#225;va, že plocha m&#225; v&#237;ce než 4 hraničn&#237; linie, a proto nelze použ&#237;t ž&#225;dnou vrstevnatou s&#237;ť konečn&#253;ch prvků. Co mohu udělat, aby se tato zpr&#225;va neobjevovala?

Accepted Answer

U vrstevnat&#233; s&#237;tě KP plat&#237; stejn&#233; předpoklady jako u kontaktn&#237;ch těles (viz odkazy pod touto ot&#225;zkou). Pokud nejsou předpoklady splněny, je nutn&#233; vrstevnatou s&#237;ť KP deaktivovat v detailech pro nastaven&#237; skladby (viz Obr&#225;zek 2).
