Antwort:

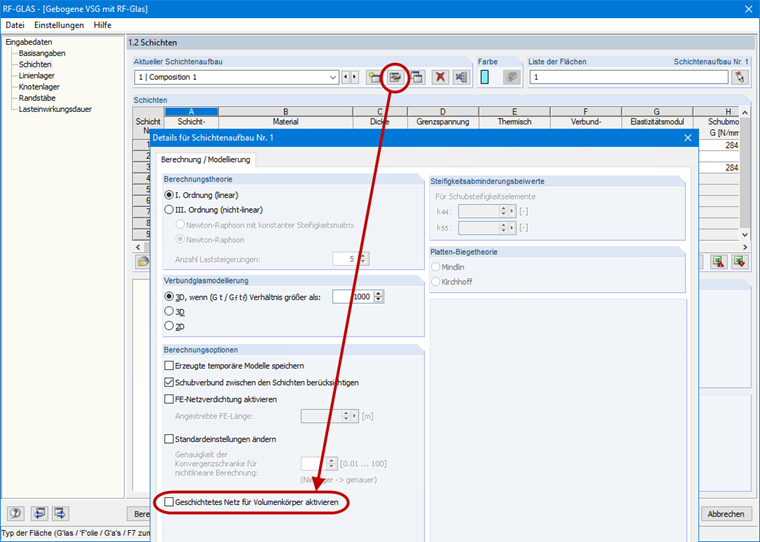

Bei einem geschichteten FE-Netz gelten dieselben Voraussetzungen wie bei einem Kontaktvolumen (siehe die Links unterhalb dieser FAQ). Sind die Voraussetzungen nicht erfüllt, so muss das geschichteten FE-Netz in den Details zum Schichtenaufbau deaktiviert werden (siehe Bild 02).
Frage

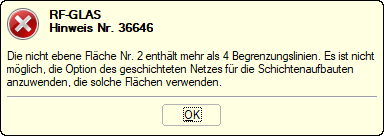

Bei der Berechnung einer gekrümmten Fläche in RF-GLAS erhalte ich die Hinweismeldung, dass die Fläche mehr als 4 Begrenzungslinien hat und somit kein geschichtetes FE-Netz verwendet werden kann. Wie kann ich diese Meldung umgehen?
