1595x

9.7.2020

Dotaz

V přídavném modulu RF-/CONCRETE Columns provádím posouzení požární odolnosti. Na jaký zdroj se odkazuje vzorec posouzení podle odstavce 5.8.8?

Odpověď:

Posouzení požární odolnosti pomocí přídavného modulu RF-/CONCRETE Columns se provádí zjednodušenou metodou výpočtu podle EN 1992-1-2 [1], odst. 4.2. Používá se přitom metoda zón popsaná v Příloze B.2:

Redukce únosnosti při působení požáru je znázorněna zmenšením průřezu dílce a snížením pevností stavebních hmot. U náhradního průřezu používaného při výpočtu požární odolnosti nejsou zohledněny oblasti betonu, které jsou přímo vystavené požáru a tím i opotřebované. Posouzení požární odolnosti pak probíhá s redukovaným průřezem a omezenými vlastnostmi stavebních hmot, podobně jako u posouzení nosnosti za běžné teploty.

To znamená: Metoda jmenovité křivosti podle [1], odstavce 5.8.8 se provádí s horkými materiály a redukovaným průřezem.

Posouzení požární odolnosti v přídavném modulu RF-/CONCRETE Columns

FAQ

[EN] FAQ 004494 | V přídavném modulu RF-/CONCRETE Columns provádím posouzení požární odolnosti. Který zdroj ...

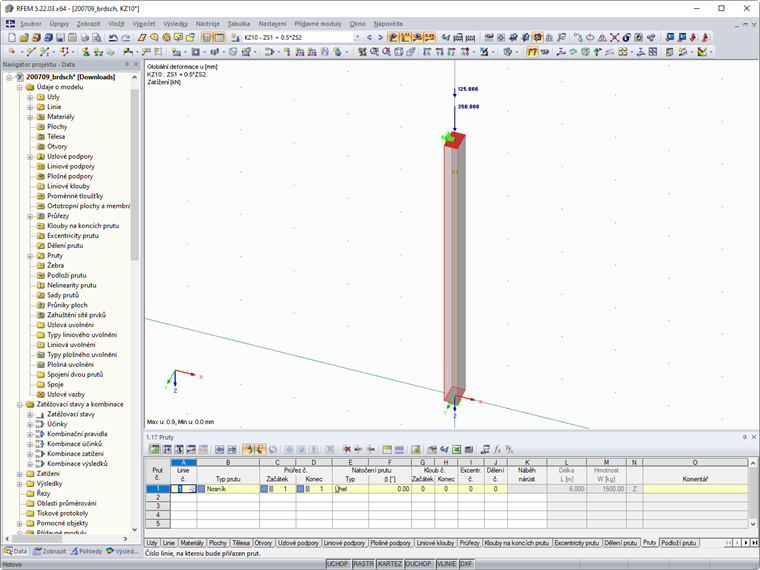

Konstrukce a zatížení
