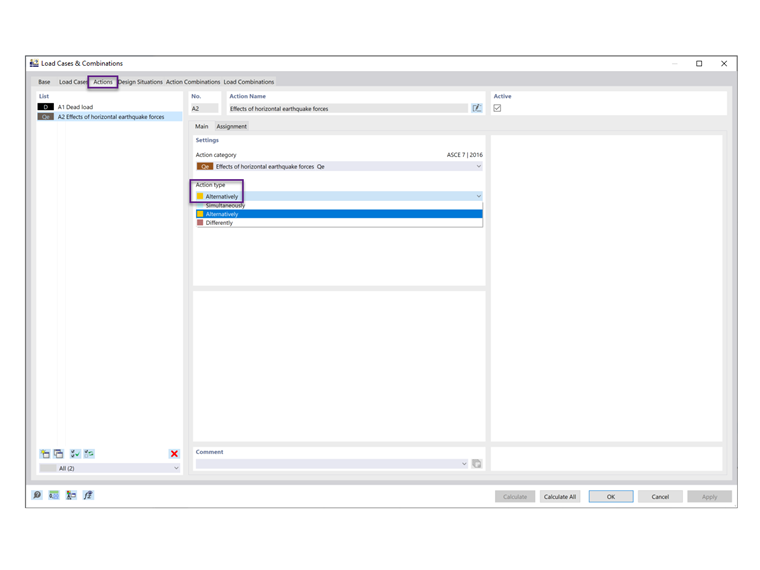

RFEM je přednastaven na ortogonální kombinaci směrů X a Y. Chcete-li použít postup s Nezávislými směry, v záložce Účinky změňte typ účinku ze Současně na Střídavě pro Qe (obrázek 1).
Dále přejděte na záložku Návrhové situace a vyberte Upravit generátor kombinací. V záložce Možnosti dle normy deaktivujte volbu "Zahrnout ortogonální kombinace" (obrázek 2).

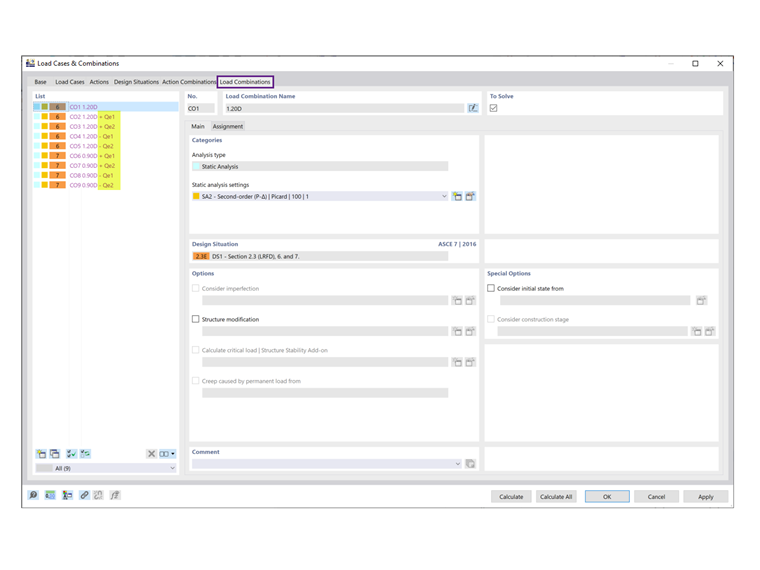

Jak je vidět v záložce Kombinace zatížení, ortogonální KZ již nejsou v seznamu (obrázek 3).
