Uzlové vazby

Konstrukční přípojka usnadňuje úkol připojit uzly k sousedním objektům. Program vyhledává uzly, pruty a plochy v určité oblasti a provádí spojení ve formě prutů typu Tuhý prut. Tak lze rychle připojit volné uzly k systému a propojit izolované komponenty, například u stožárů s příslušenstvím (žebříky, antény) nebo prutovými modely, které jsou importovány z IFC souborů.

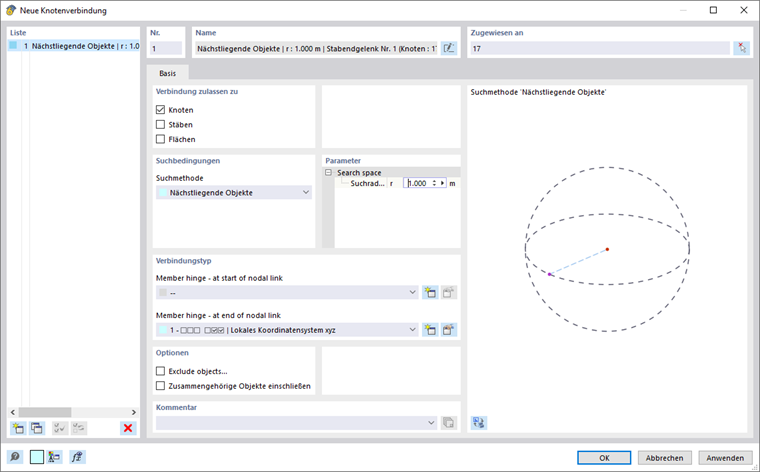

Dialogové okno "Nová uzlová vazba"

Základ

V záložce Základ definujte typ konstrukční přípojky. V části 'Přiřazeno k' lze nastavit uzly, které jsou relevantní jako "původní" pro vyhledávání.

Povolení spojení s

Pro vyhledávání možností spojení jsou k dispozici tři typy objektů:

• Uzly
• Pruty
• Plochy

Kontrolní políčka umožňují omezit možnosti připojení na určité typy objektů. Sekce Možnosti nabízí další možnosti pro ovládání vyhledávání objektů.

Vyhledávací podmínky

Program hledá objekt (uzel, prut, plochu) v definovaném poloměru, který má nejmenší vzdálenost k uzlu. Tento objekt bude následně připojen tuhým prutem.

Parametry

Zadejte 'Vyhledávací poloměr' r, abyste omezili vyhledávací oblast.

Typ spojení

Konstrukční přípojka vytváří spojovací prut mezi původním uzlem a nejbližším objektem. Tyto pruty jsou ve výchozím nastavení připojeny jako ohybově tuhý. Můžete však také nastavit klouby prutu na začátku a konci prutu. Vyberte v seznamu již definovaný typ kloubu nebo pomocí tlačítka definujte nový typ kloubu.

Možnosti

Funkce v této části vám umožňují cíleně ovlivnit hledání.

Vyloučení objektů

Zaškrtněte kontrolní políčko, pokud nemají být určité objekty připojeny. Tím se přidá záložka Vyloučení objektů, ve které můžete provést další nastavení.

Zahrnout příslušné objekty

Příslušné objekty jsou automaticky vyloučeny z vyhledávání. Jedná se například o integrované objekty nebo definované objekty jako uzly, které se používají k určení okrajových čar ploch. Pokud zaškrtnete kontrolní políčko, budou i tyto objekty zahrnuty do vyhledávání.

Vyloučení objektů

Záložka Vyloučení objektů je dostupná, pokud bylo zaškrtnuto odpovídající kontrolní políčko v části Možnosti. Zde můžete určit konkrétní objekty – uzly, pruty nebo plochy – které nemají být v rámci vyhledávacího prostoru připojeny.

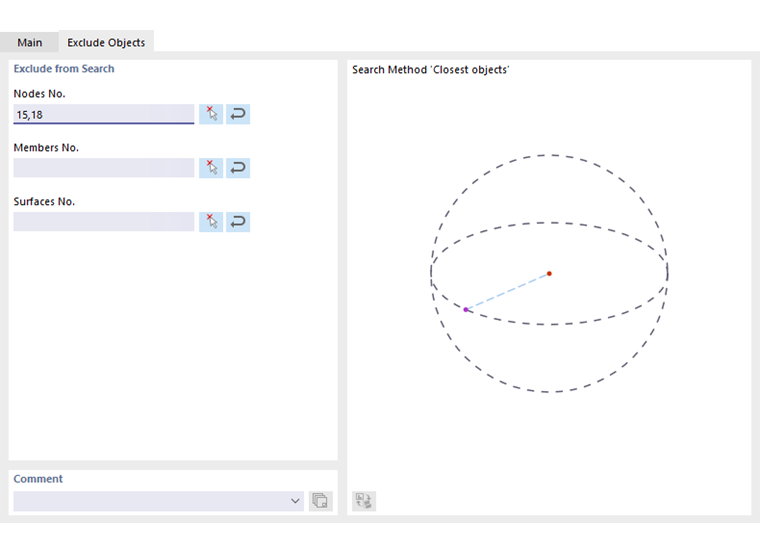

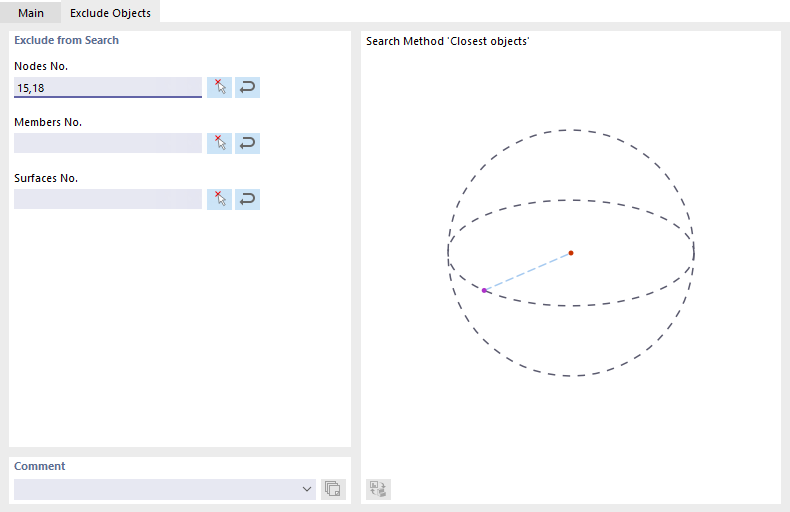

Vyloučení objektů

Zadejte čísla relevantních uzlů, prutů nebo ploch. Můžete také vybrat objekty graficky pomocí tlačítka . S tlačítkem lze přejmout uzly, pruty nebo plochy z Výběr objektů. V samostatném dialogu vyberte relevantní výběr objektů (OS).
