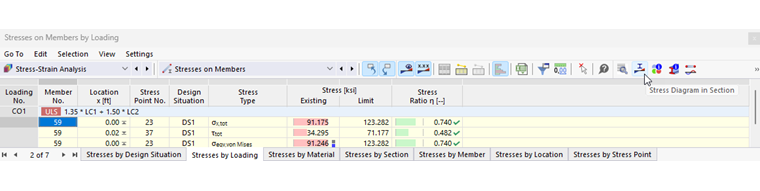

Průběhy napětí v průřezu zobrazují výsledky v napěťových bodech průřezu. Pro vyvolání tohoto zobrazení klikněte na tlačítko
. Je k dispozici ve výsledkových tabulkách kategorie 'Analýza napětí-přetvoření' pro prutové objekty, nikoli však pro plochy.

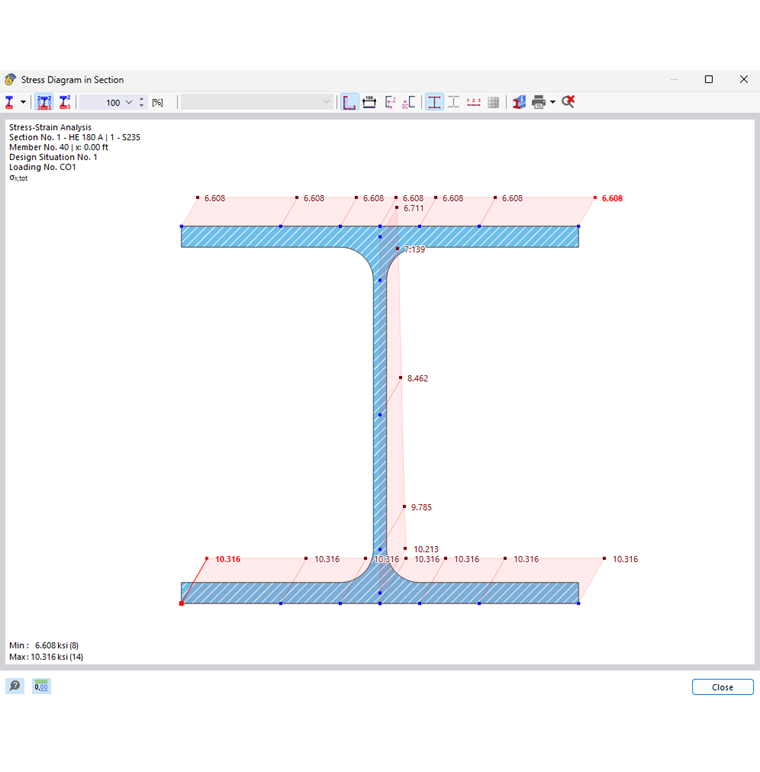

Zobrazí se okno 'Průběh napětí v průřezu'.
Grafika znázorňuje napěťový stav, který platí pro výsledek aktuálního řádku tabulky.
Grafiku můžete ovládat obvyklým způsobem myší, např. přibližovat.
Zobrazení výsledků lze ale také přizpůsobit pomocí tlačítek na panelu nástrojů. Jsou vybavena následujícími funkcemi:| Tlačítko | Funkce |
|---|---|
|
Rozbalovací tlačítko s možností výběru typů výsledků |
|
Zobrazí/skryje hodnoty v napěťových bodech |
|
Zobrazí pouze extrémní hodnoty kladných a záporných napětí |
|
Umožňuje škálovat průběhy napětí pomocí faktoru v [%] |
|
Zobrazí/skryje obrys průřezu |
|
Zobrazí/skryje kótování |
|
Zobrazí/skryje osový systém |
|
Zobrazí/skryje střed smyku |
|
Zobrazí/skryje napěťové body |
|
Zobrazí/skryje číslování napěťových bodů |
|
Otevře okno 'Informace o průřezu' |
|
Umožňuje tisk aktuálního zobrazení |
|
Zobrazí celkový pohled na průběhy napětí |

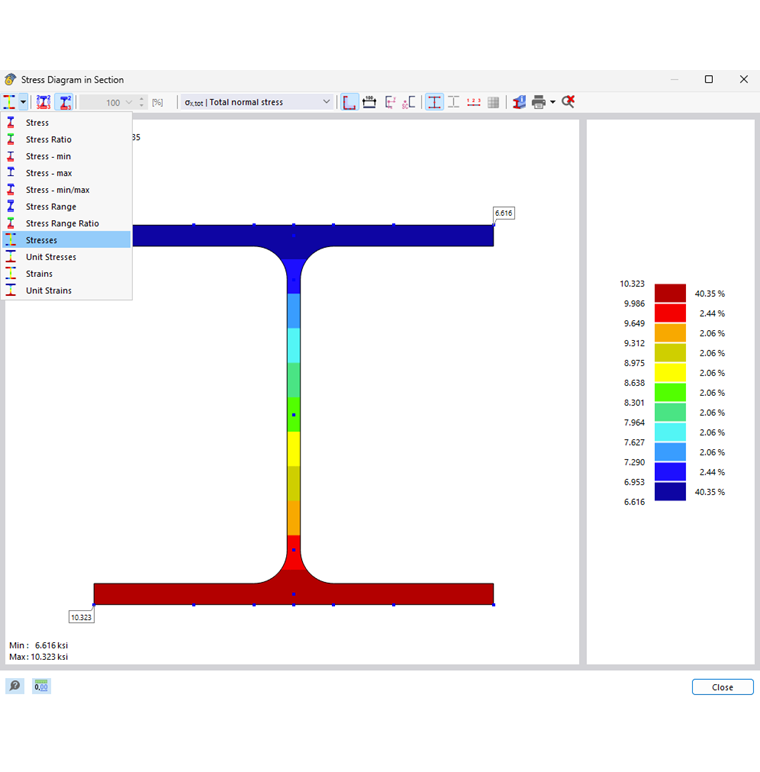

Typy výsledků
Pomocí rozbalovacího tlačítka
můžete vybrat, které výsledky se mají na průřezu zobrazit.

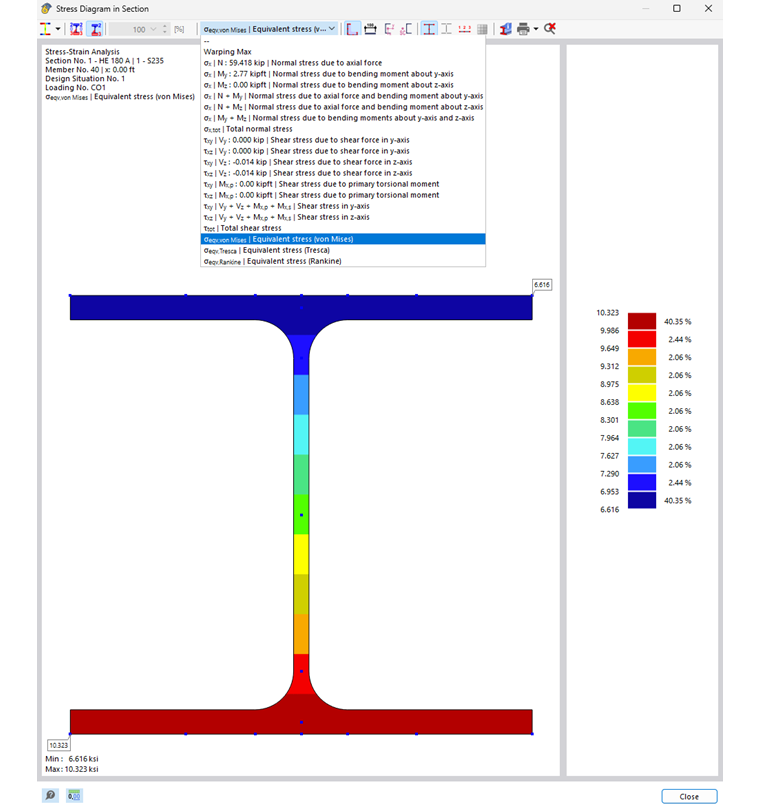

Spodní volby s barevně zvýrazněnými tlačítky umožňují zobrazit průběhy výsledků barevně na profilu. Za tímto účelem nastavte v prostředním seznamu příslušný typ výsledku.

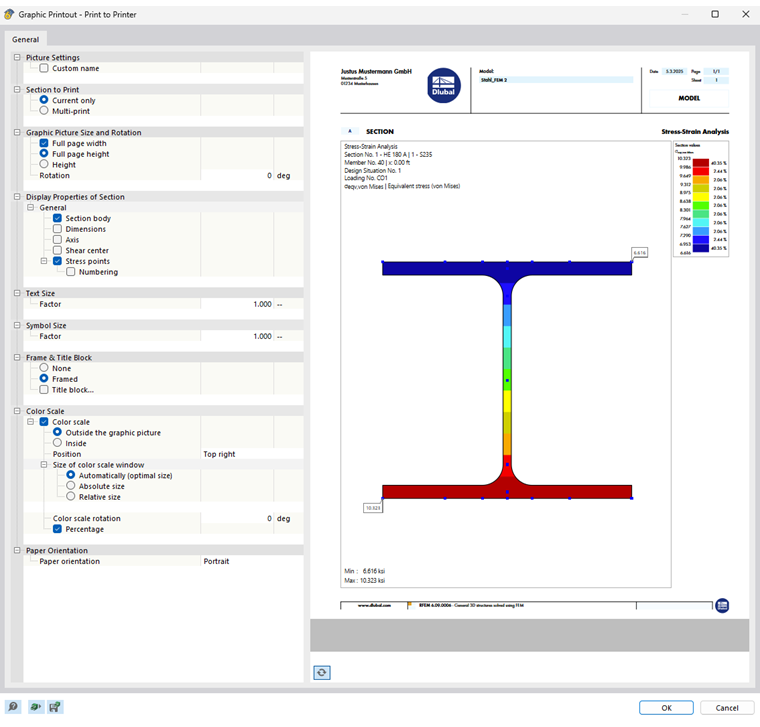

Tisk grafiky
Pomocí rozbalovacího tlačítka
můžete aktuální grafiku přímo vytisknout, uložit jako PDF nebo předat do tiskového protokolu. Zobrazované detaily lze přitom nastavit také v náhledu tisku.
Grafiky, které vytisknete do tiskového protokolu, se po novém výpočtu se změněnými vstupními daty automaticky aktualizují.
