Ovládání grafiky

Myš

Funkce myši odpovídají standardům Windows.

Levé tlačítko myši

Pokud klepnete na objekt konstrukce nebo zatížení levým tlačítkem myši, vyberete jej. Dvojklikem vyvoláte dialog úprav daného objektu. Tuto funkci můžete využít nejen pro grafické objekty v pracovním okně, ale i pro položky objektů v Navigátoru.

Pokud podržíte klávesu Ctrl, můžete klikáním postupně vybrat více objektů. U kurzoru myši se zobrazí symbol plus. S podrženou klávesou Shift lze naopak objekt z výběru opět odstranit. Odpovídajícím způsobem se u kurzoru myši objeví symbol mínus.

Pravé tlačítko myši

Pokud klepnete na objekt pravým tlačítkem myši, vyvoláte jeho místní nabídku. Ta nabízí příkazy a funkce vztahující se k danému objektu (viz obrázek Místní nabídka uzlu). Místní nabídky jsou k dispozici nejen v grafice, ale i v Navigátoru a v tabulkách.

S stisknutým pravým tlačítkem myši můžete táhnutím vytvořit zoomovací okno pro zvětšené zobrazení oblasti. To odpovídá funkci 'Zoomování oknem' z RFEM 5.

Kolečko myši

Otáčením kolečka myši zvětšíte nebo zmenšíte zobrazený model. Aktuální poloha kurzoru myši přitom slouží jako střed zoomované oblasti. Funguje to mimochodem i na „touchpadu“ – roztažením nebo stažením dvou prstů nebo posunutím dvou prstů ležících vedle sebe nahoru či dolů.

S stisknutým kolečkem myši můžete posouvat zobrazení modelu. Pokud přitom navíc podržíte klávesu Ctrl, můžete otáčet pohledem. Rotace je možná i pomocí kolečka myši se stisknutým pravým tlačítkem myši.

ViewCube

Vpravo nahoře v pracovní oblasti vidíte kostku, tzv. ViewCube. Kliknutím na kostku nebo jejím otáčením (podržením levého tlačítka myši a pohybem kurzoru myši) můžete ovládat pohled.

ViewCube

Tlačítka pro pohledy

Funkce v menu Pohled → Vybrat pohled a přidělená tlačítka na panelu nástrojů umožňují rychle přepínat mezi standardními pohledy.

Tlačítka pro zobrazení

Tlačítka mají následující funkce:

Tlačítko	Funkce
	Zruší přiblížený pohled a zobrazí celý model
	Zobrazí model v axonometrickém pohledu
	Zobrazí model z pohledového úhlu uživatelem definovaného stanoviště
	Zobrazí model v perspektivním pohledu
	Zobrazí pohled modelu ve směru X
	Zobrazí pohled modelu proti směru Y
	Zobrazí pohled modelu ve směru Z
	Zobrazí pohled modelu proti směru X

Klávesové zkratky

Grafiku lze ovládat i pomocí klávesnice. Zkratky jsou uloženy v dialogu 'Přizpůsobit', který vyvoláte přes menu Pohled → Přizpůsobit menu a panely nástrojů. Zde vyberte kategorii Pohled.

Zkratka pro ovládání grafiky

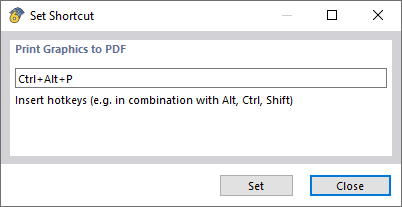

Pro individuální přiřazení klávesové zkratky poklepejte na příkaz. V dialogu 'Nastavit klávesovou zkratku' pak můžete definovat klávesovou kombinaci.

Nastavení klávesové zkratky

Tlačítkem lze obnovit výchozí klávesové zkratky.

Renderování

Existují různé možnosti grafického zobrazení modelu. Pomocí tlačítka seznamu můžete rychle přepínat mezi třemi základními způsoby zobrazení.

Výběr modelu zobrazení

Funkce tlačítek jsou následující:

Tlačítko	Funkce
	Zobrazí čárový model, ve kterém jsou plochy čárkovaně naznačeny uvnitř hraničních čar
	Zobrazí renderovaný model v průhledném zobrazení s průřezy prutů a plochami bez tloušťky
	Zobrazí renderovaný model jako plný model s vyplněnými průřezy a plochami, ve kterém není možné „prokouknutí“ pro výběr

Detailní nastavení zobrazení objektů konstrukce a zatížení můžete provést v Navigátor - Zobrazení v kategorii Renderování.

Nastavení pro renderování lze provést v Navigátoru Zobrazit
