VE0309 | Eurokód Budovy s obdélníkovým půdorysem – koeficient síly větru

Popis

V aktuálním validačním příkladu zkoumáme koeficient síly větru (Cf) pro krychlové konstrukce na základě evropské normy EN 1991-1-4 [1]. Existují trojrozměrné případy, které podrobněji vysvětlíme v další části.

Jedním z kritických aspektů simulace CFD je výběr přesných a kompatibilních konfigurací pro vstupní parametry, jako jsou modely turbulence, profily rychlosti větru, intenzita turbulence, podmínky mezní vrstvy a pořadí diskretizace. Eurokód (EN 1991-1-4) však neposkytuje podrobné pokyny k těmto numerickým nastavením. V aktuálním příkladu pro krychlovou konstrukci doporučujeme nastavení kompatibilní s normou Eurokód. Jak je vidět v normě EN 1991-1-4, existují různé tabulky a diagramy pro statický výpočet zatížení větrem.

Analytické řešení

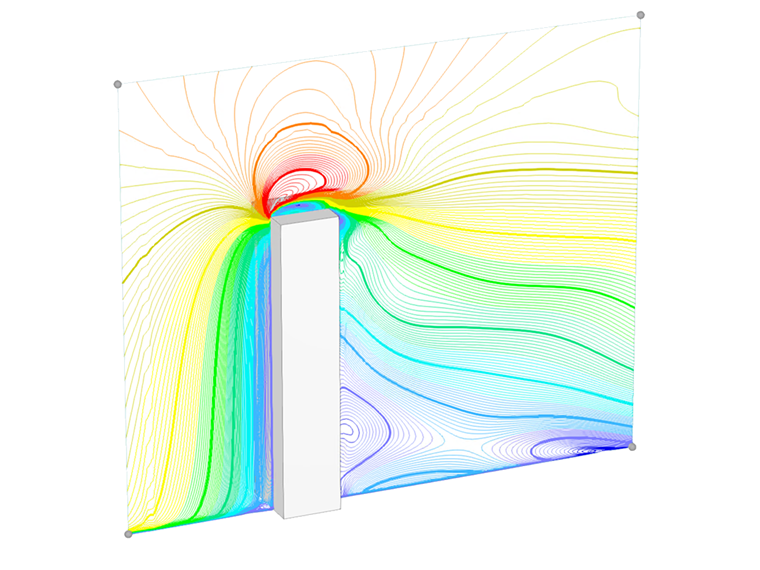

Krychlové konstrukce se klasifikují do trojrozměrných kategorií na základě poměru výšky k hloubce, jak je definováno v tabulce 7.1 normy EN 1991-1-4 a znázorněno na obrázku 1. Vstupní parametry pro každou rozměrovou kategorii jsou definovány podle tabulky 1.

V prvním případě se uvažuje vysoká krychlová konstrukce s poměrem výšky k hloubce h/d=5. Odpovídající vstupní parametry jsou uvedeny v následující tabulce:

‚‘'Rozměrový poměr: h/d=5'‚‘
Rychlost větru V 30 m/s
Výška h 50 m
Hloubka d 10 m
Šířka b 12 m
Poměr tělesa (vzorec 7.28, EN 1991-1-4) φ 1 -
Efektivní štíhlostní poměr (tabulka 7.16, EN 1991-1-4) λ 5,83 -
Faktor koncového účinku (obr. 7.36, EN 1991-1-4) ψλ 0,68 -
Redukční součinitel (obr. 7.24, EN 1991-1-4) ψr 1 -
Koeficient síly bez proudění na volném konci (obr. 7.23, EN 1991-1-4) Cf,0 2,30 -
Koeficient síly (rovnice 7.9, EN 1991-1-4) Cf 1,564 -
Hustota vzduchu - RWIND ρ 1,25 kg/m3
Model turbulence - RWIND Steady RANS k-ω SST - -
Kinematická viskozita (rovnice 7.15, EN 1991-1-4) - RWIND ν 1,5*10-5 m2/s
Řád schématu - RWIND Druhý - -
Cílové reziduum - RWIND 10-5 - -
Typ rezidua - RWIND Tlak - -
Minimální počet iterací - RWIND 800 - -
Mezní vrstva - RWIND NL 10 -
Typ funkce stěny - RWIND Vylepšená / Smíšená - -
Intenzita turbulence (nejlepší shoda) – RWIND I 15% -

V dalším případě uvažujeme středně vysokou krychlovou konstrukci s poměrem výšky k hloubce h/d=1. Odpovídající vstupní parametry jsou uvedeny v následující tabulce:

‚‘'Rozměrový poměr: h/d=1'‚‘
Rychlost větru V 30 m/s
Výška h 10 m
Hloubka d 10 m
Šířka b 12 m
Poměr tělesa (rovnice 7.28, EN 1991-1-4) φ 1 -
Efektivní štíhlostní poměr (tabulka 7.16, EN 1991-1-4) λ 1,66 -
Faktor koncového účinku (obr. 7.36 , EN 1991-1-4) ψλ 0,62 -
Redukční součinitel (obr. 7.24, EN 1991-1-4) ψr 1 -
Koeficient síly bez proudění na volném konci (obr. 7.23, EN 1991-1-4) Cf,0 2,30 -
Koeficient síly (rovnice 7.9, EN 1991-1-4) Cf 1,426 -
Hustota vzduchu - RWIND ρ 1,25 kg/m3
Model turbulence - RWIND Steady RANS k-ω SST - -
Kinematická viskozita (rovnice 7.15, EN 1991-1-4) - RWIND ν 1,5*10-5 m2/s
Řád schématu - RWIND Druhý - -
Cílové reziduum - RWIND 10-5 - -
Typ rezidua - RWIND Tlak - -
Minimální počet iterací - RWIND 800 - -
Mezní vrstva - RWIND NL 10 -
Typ funkce stěny - RWIND Vylepšená / Smíšená - -
Intenzita turbulence (nejlepší shoda) – RWIND I 7,5 % -

V posledním případě je uvažována nízká krychlová konstrukce s poměrem výšky k hloubce h/d=0,25. Odpovídající vstupní parametry jsou uvedeny v následující tabulce:

‚‘'Rozměrový poměr: h/d=0,25'‚‘
Rychlost větru V 30 m/s
Výška h 2,50 m
Hloubka d 10 m
Šířka b 2,50 m
Poměr tělesa (rovnice 7.28, EN 1991-1-4) φ 1 -
Efektivní štíhlostní poměr (tabulka 7.16, EN 1991-1-4) λ 2 -
Faktor koncového účinku (obr. 7.36, EN 1991-1-4) ψλ 0,63 -
Redukční součinitel (obr. 7.24, EN 1991-1-4) ψr 1 -
Koeficient síly bez proudění na volném konci (obr. 7.23, EN 1991-1-4) Cf,0 1,20 -
Koeficient síly (rovnice 7.9, EN 1991-1-4) Cf 0,756 -
Hustota vzduchu - RWIND ρ 1,25 kg/m3
Model turbulence - RWIND Steady RANS k-ω SST - -
Kinematická viskozita (rovnice 7.15, EN 1991-1-4) - RWIND ν 1,5*10-5 m2/s
Řád schématu - RWIND Druhý - -
Cílové reziduum - RWIND 10-5 - -
Typ rezidua - RWIND Tlak - -
Minimální počet iterací - RWIND 800 - -
Mezní vrstva - RWIND NL 10 -
Typ funkce stěny - RWIND Vylepšená / Smíšená - -
Intenzita turbulence (nejlepší shoda) – RWIND I 15% -

Výsledky

Koeficienty síly větru (Cf) jsou vyhodnoceny pro různé poměry výšky k hloubce a intenzity turbulence. Pro první případ, výškovou krychlovou konstrukci s h/d=5, je výsledná hodnota Cf uvedena v následující tabulce:

‚‘'Intenzita turbulence (%) (h/d=5)‚‘' Fd (N) ρ (kg/m3) u (m/s) A (m2) Cf
1,00 - RWIND 498829 1,25 30 600 1,478
5,00 - RWIND 518278 1,25 30 600 1,536
7,50 - RWIND 521515 1,25 30 600 1,545
10,00 - RWIND 520397 1,25 30 600 1,542
15,00 - RWIND 525011 1,25 30 600 1,556
20,00 - RWIND 533059 1,25 30 600 1,579
25,00 - RWIND 543164 1,25 30 600 1,609
Eurokód - - - - 1,564

Pro druhý případ, středně vysokou krychlovou konstrukci s h/d=1, je odpovídající hodnota Cf uvedena v následující tabulce:

‚‘'Intenzita turbulence (%) (h/d=1)‚‘' Fd (N) ρ (kg/m3) u (m/s) A (m2) Cf
1,00 - RWIND 97148 1,25 30 120 1,439
5,00 - RWIND 95497 1,25 30 120 1,415
7,50 - RWIND 96420 1,25 30 120 1,428
10,00 - RWIND 96453 1,25 30 120 1,429
15,00 - RWIND 96666 1,25 30 120 1,432
20,00 - RWIND 91027 1,25 30 120 1,349
25,00 - RWIND 89827 1,25 30 120 1,331
Eurokód - - - - 1,426

Pro poslední případ, nízkou krychlovou konstrukci s h/d=0,25, je odpovídající hodnota Cf uvedena v následující tabulce:

‚‘'Intenzita turbulence (%) (h/d=0,25)‚‘' Fd (N) ρ (kg/m3) u (m/s) A (m2) Cf
1,00 - RWIND 2711 1,25 30 6,25 0,771
5,00 - RWIND 2692 1,25 30 6,25 0,766
7,50 - RWIND 2671 1,25 30 6,25 0,760
10,00 - RWIND 2667 1,25 30 6,25 0,759
15,00 - RWIND 2650 1,25 30 6,25 0,754
20,00 - RWIND 2662 1,25 30 6,25 0,757
25,00 - RWIND 2630 1,25 30 6,25 0,748
Eurokód - - - - 0,756

Závěr

Výsledky ukazují velkou shodu mezi koeficienty síly větru získanými ze simulací v programu RWIND a koeficienty specifikovanými v Eurokódu (EN 1991-1-4). Na základě analýzy je navržen doporučený rozsah intenzity turbulence pro různé poměry výšky k hloubce (h/d). Konkrétně intenzity turbulence mezi 7,5 % a 15 % poskytují přesnější předpovědi koeficientu síly větru (Cf).

Další klíčový poznatek se týká velikosti větrného tunelu použitého v simulaci. Zatímco standardní kóty větrného tunelu byly dostačující pro první dva případy (h/d = 5 a h/d = 1), poslední případ (h/d = 0,25) vyžadoval úpravu velikosti větrného tunelu, aby bylo dosaženo vyšší přesnosti výsledků.
