Materialien

Alle im Modell vorhandenen Materialien werden in den Eingabedaten des Bemessungs-Add-Ons erneut aufgeführt.

Zulässige Materialien

Die Schriftfarbe der Materialien gibt Ihnen Auskunft über die Nutzung und Zulässigkeit des Materials im gewählten Bemessungs-Add-On:

• blau = Material im gesamten Modell nicht genutzt
• rot = Material nicht zur Bemessung im aktiven Add-On geeignet
• grau = Stäbe/ Stabsätze mit diesem Material nicht zur Bemessung im aktiven Add-On ausgewählt
• schwarz = Stäbe/ Stabsätze mit diesem Material zur Bemessung im aktiven Add-On ausgewählt

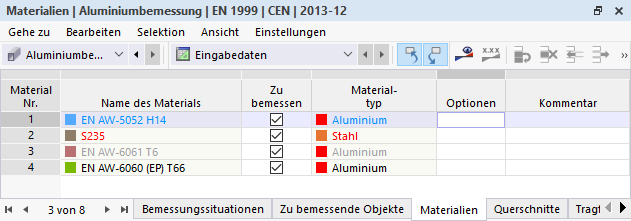

01 Farbliche Hervorhebung der Materialien für die Aluminiumbemessung

In der Aluminiumbemessung sind nur Materialien vom Typ Aluminium zulässig, da ansonsten nicht alle zur Bemessung notwendigen Kennwerte definiert sind (siehe auch Kapitel Materialien im RFEM-Handbuch).

Unabhängig von der Auswahl im Kontrollfeld 'Zu bemessen' werden Objekte mit ungültigen Materialien bei der Bemessung nicht berücksichtigt (automatische Einordnung in 'Nicht gültig / deaktiviert').

Materialien aus der Bemessung entfernen

Bei allen gültigen Materialien können Sie über Deaktivieren des Kontrollfeldes 'Zu bemessen' alle Objekte mit diesem Material deaktivieren. Damit werden diese Objekte in die Spalte 'Nicht gültig / deaktiviert' eingeordnet und somit aus der Bemessung entfernt (siehe auch Zu bemessende Objekte).

Anpassung von Materialkennwerten

Die Materialkennwerte können im Bearbeitungsdialog des Materials benutzerdefiniert angepasst werden. Die veränderten Werte werden bei der Aluminiumbemessung berücksichtigt. Mit einem Doppelklick auf eine Zeile oder mit Klick auf die Schaltfläche gelangen Sie direkt in den Bearbeitungsdialog des Materials.

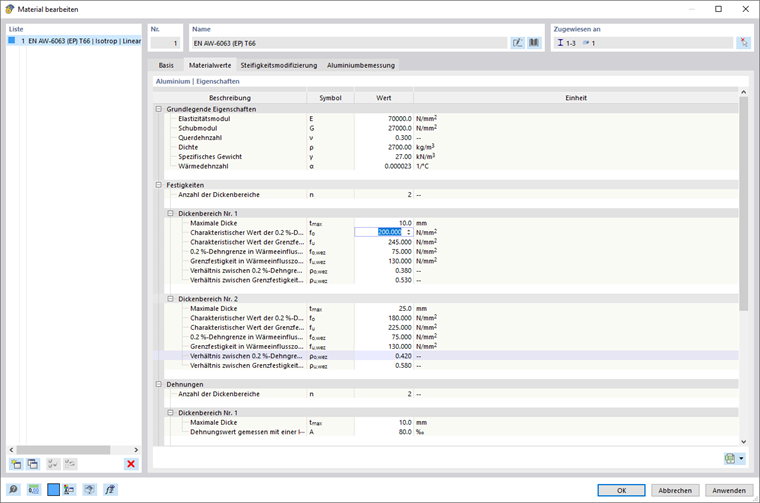

03 Dialog 'Material bearbeiten', Materialkennwerte

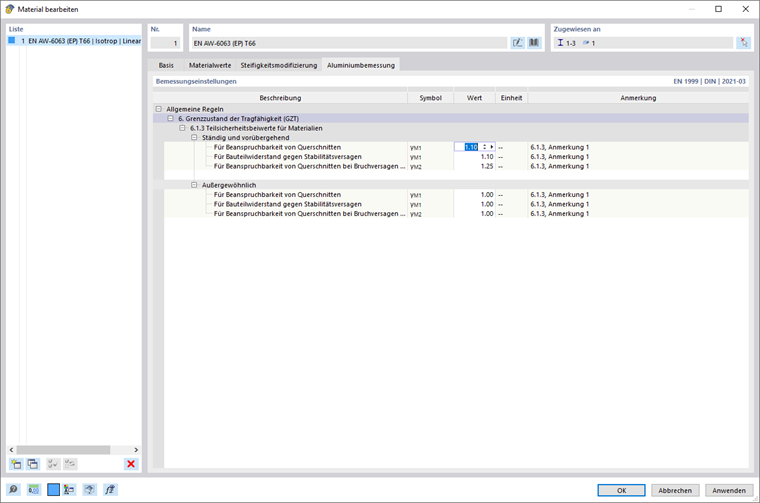

Aktivieren Sie im Register Basis die Option 'Benutzerdefiniertes Material', um die Materialkennwerte für die Aluminiumbemessung zu bearbeiten. Sie können im Register Materialwerte beispielsweise die Steifigkeiten des Materials und die Festigkeiten in den einzelnen Dickenbereichen anpassen. Auch die Teilsicherheitsbeiwerte für das Material nach der jeweiligen Bemessungsnorm (zum Beispiel γ_M1 und γ_M2 für EN 1999) werden in diesem Dialog definiert, wählen Sie hierzu das Register Aluminiumbemessung.

Optionen

In der Spalte 'Optionen' der Tabelle sind Icons für verschiedene vorhandene Einstellungen oder modifizierte Werte hinterlegt, so können Sie schnell einen Überblick gewinnen und zum Beispiel angepasste Materialien erkennen.
