Tous les matériaux présents dans le modèle sont à nouveau répertoriés dans les Données d’entrée du module complémentaire de vérification.
Matériaux valides

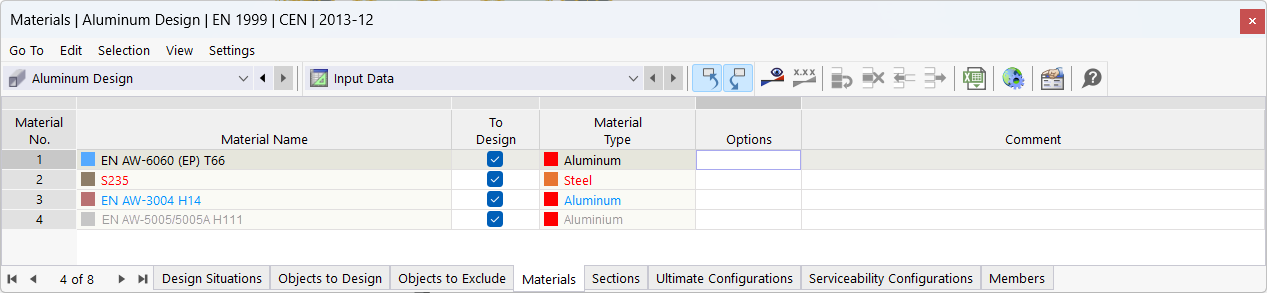

La couleur de police des matériaux vous donne des informations sur l’utilisation et la validité du matériau dans le module complémentaire de vérification sélectionné :
- bleu = matériau non utilisé dans l’ensemble du modèle
- rouge = matériau non adapté à la vérification dans le module complémentaire actif
- gris = les barres/ensembles de barres contenant ce matériau ne sont pas sélectionnés pour la vérification dans le module complémentaire actif
- noir = barres/ensembles de barres avec ce matériau sélectionnés pour la vérification dans le module complémentaire actif
Dans le module Vérification de l’aluminium, seuls les matériaux de type Aluminium sont autorisés. Autrement, toutes les propriétés nécessaires à la vérification ne sont pas définies (voir aussi le chapitre Matériaux du manuel de RFEM).
Indépendamment de la sélection dans la case 'À calculer', les objets avec des matériaux non valides ne sont pas considérés dans la vérification (classification automatique dans 'Non valide/désactivé', voir également les objets {%}000578 au calcul ]]).
Exclure des matériaux de la vérification
Pour tous les matériaux valides, vous pouvez désactiver tous les objets avec ce matériau en décochant la case « À calculer ». Ainsi, ces objets sont assignés à la colonne « Non valide/désactivé » et exclus de la vérification (voir Objets à calculer).

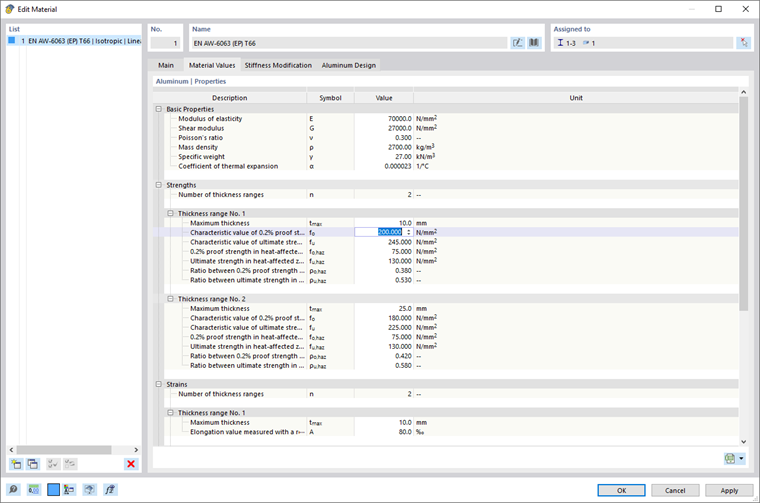

Ajustement des propriétés du matériau
Les propriétés du matériau peuvent être ajustées dans la boîte de dialogue de modification du matériau. Les valeurs modifiées sont prises en compte dans la vérification de l’aluminium. Mit einem Doppelklick auf eine Zeile oder mit Klick auf die Schaltfläche
gelangen Sie direkt in den Bearbeitungsdialog des Materials.

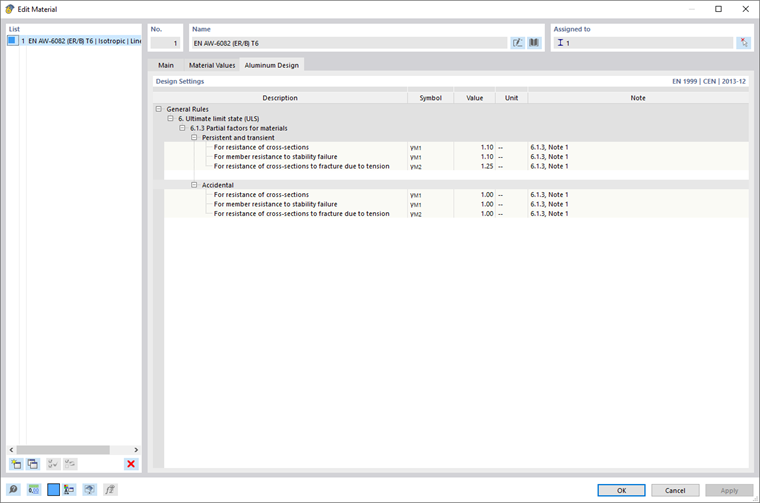

Dans l’onglet Général, activez l’option « Matériau personnalisé » pour modifier les propriétés du matériau pour la vérification de l’aluminium. Par exemple, vous pouvez ajuster les rigidités du matériau et les résistances dans les différentes plages d’épaisseur dans l’onglet Propriétés de matériau. Les coefficients partiels de sécurité du matériau selon la norme respective (par exemple γM1 etM2 pour l’EN 1999) sont également définis dans cette boîte de dialogue. Pour ce faire, sélectionnez l’onglet Vérification de l’aluminium.
options
Dans la colonne « Options » du tableau, des icônes sont enregistrées pour différents paramètres existants ou valeurs modifiées, afin que vous puissiez rapidement obtenir une vue d’ensemble et, par exemple, identifier les matériaux ajustés.
