Materiály

Veškeré materiály, které jsou k dispozici v modelu, jsou opět uvedeny ve vstupních údajích addonu pro posouzení.

Přípustné materiály

Barva písma průřezů poskytuje informace o použití a přípustnosti materiálu ve vybraném návrhovém addonu:

• modrá = materiál není použit v celém modelu
• červená = materiál není vhodný pro posouzení v aktivním addonu
• šedá = pruty/sady prutů s tímto materiálem nevybrané pro posouzení v aktivním addonu
• black = pruty/sady prutů s tímto materiálem vybrané pro posouzení v aktivním addonu

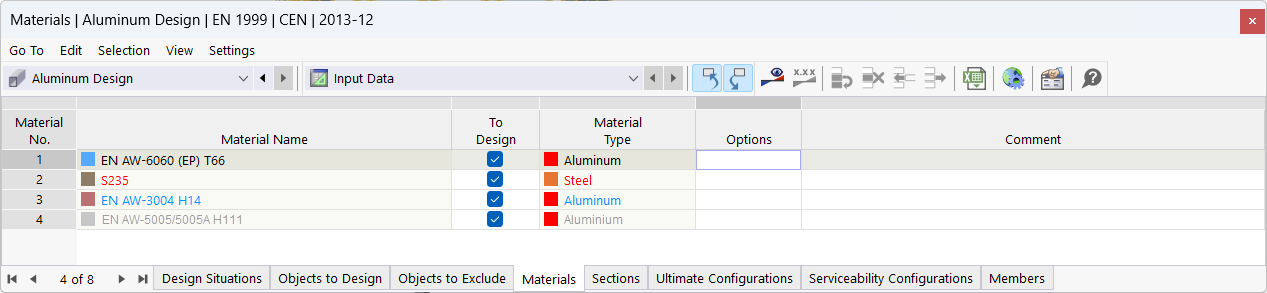

Barevné zvýraznění materiálů pro posouzení hliníku

V Posouzení hliníkových konstrukcí jsou přípustné pouze materiály typu Hliník , jinak nejsou definovány všechny vlastnosti nutné pro posouzení (viz kapitola -6/000034 Materiály manuálu k programu RFEM).

Unabhängig von der Auswahl im Kontrollfeld 'Zu bemessen' werden Objekte mit ungültigen Materialien bei der Bemessung nicht berücksichtigt (automatische Einordnung in 'Nicht gültig / deaktiviert', siehe auch Zu bemessende Objekte).

Odstranění materiálů z posouzení

U všech platných materiálů lze pomocí tohoto materiálu deaktivovat všechny objekty pomocí zaškrtávacího políčka 'Posoudit'. Damit werden diese Objekte in die Spalte 'Nicht gültig / deaktiviert' eingeordnet und somit aus der Bemessung entfernt (siehe auch Zu bemessende Objekte).

Úprava vlastností materiálu

Vlastnosti materiálu lze uživatelsky upravovat v dialogu pro úpravu materiálu. Změněné hodnoty se zohlední při posouzení hliníku. Mit einem Doppelklick auf eine Zeile oder mit Klick auf die Schaltfläche gelangen Sie direkt in den Bearbeitungsdialog des Materials.

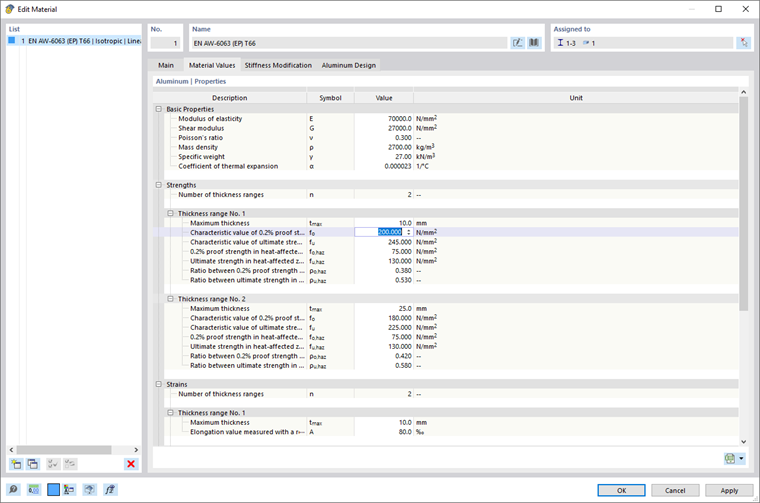

Dialog "Upravit materiál", Materiálové charakteristiky

Aktivieren Sie im Register Basis die Option 'Benutzerdefiniertes Material', um die Materialkennwerte für die Aluminiumbemessung zu bearbeiten. V záložce Materiálové charakteristiky lze například upravit tuhosti materiálu a pevnosti v jednotlivých rozmezích tloušťky. Auch die Teilsicherheitsbeiwerte für das Material nach der jeweiligen Bemessungsnorm (zum Beispiel γ_M1 und γ_M2 für EN 1999) werden in diesem Dialog definiert, wählen Sie hierzu das Register Aluminiumbemessung.

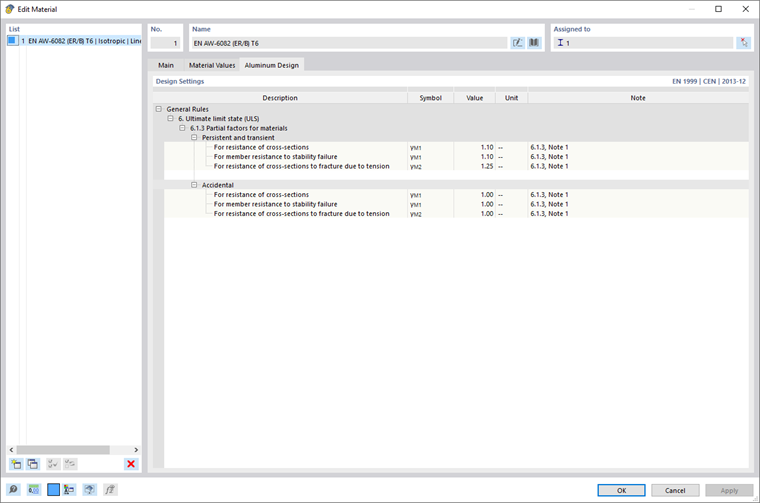

Dialog 'Upravit materiál', posouzení hliníkových konstrukcí podle EN 1999-1-1

Možnosti

Ve sloupci 'Možnosti' v tabulce jsou uloženy ikony pro různá stávající nastavení nebo změněné hodnoty, takže můžete rychle získat přehled a například identifikovat upravené materiály.
