Materiały

Wszystkie materiały dostępne w modelu są ponownie wyświetlane w Danych wejściowych rozszerzenia.

Dozwolone materiały

Kolor czcionki materiałów informuje o zastosowaniu i dopuszczalności materiału w wybranym rozszerzeniu:

• niebieski = materiał nieużywany w całym modelu
• czerwony = materiał nieodpowiedni do wymiarowania w aktywnym rozszerzeniu
• szary = pręty/zbiory prętów z tym materiałem nie zostały wybrane do wymiarowania w aktywnym rozszerzeniu
• czarny = pręty/zbiory prętów z tym materiałem wybranym do obliczeń w aktywnym module dodatkowym

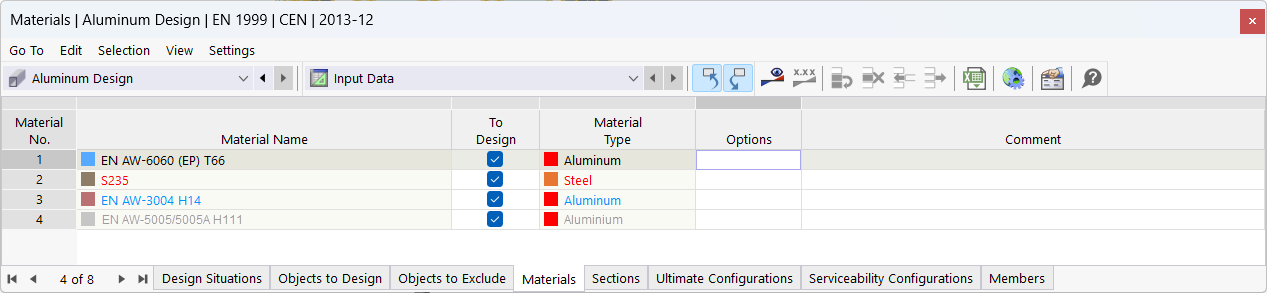

01 Podświetlanie kolorami materiałów w konstrukcjach aluminiowych

W obliczeniach na aluminium dozwolone są tylko materiały typu Aluminium , w przeciwnym razie nie zdefiniowano wszystkich parametrów niezbędnych do obliczeń (patrz również rozdział 6/000034 Materiały w podręczniku RFEM).

Niezależnie od wyboru w polu wyboru 'Do obliczenia' obiekty z nieprawidłowymi materiałami nie są uwzględniane w obliczeniach (automatyczna klasyfikacja w 'Nieprawidłowe/dezaktywowane').

Usuwanie materiałów z obliczeń

W przypadku wszystkich prawidłowych materiałów można dezaktywować wszystkie obiekty z danym materiałem, odznaczając pole wyboru 'Do obliczenia'. W ten sposób obiekty te zostają przypisane do kolumny 'Nieprawidłowy/dezaktywowany' i tym samym usunięte z obliczeń (patrz również Obiekty do wymiarowania).

Dostosowanie właściwości materiału

Właściwości materiału można dostosować w oknie edycji materiału. Zmienione wartości zostały uwzględnione w konstrukcji aluminiowej. Dwukrotne kliknięcie wiersza lub kliknięcie przycisku powoduje przejście bezpośrednio do okna edycji materiału.

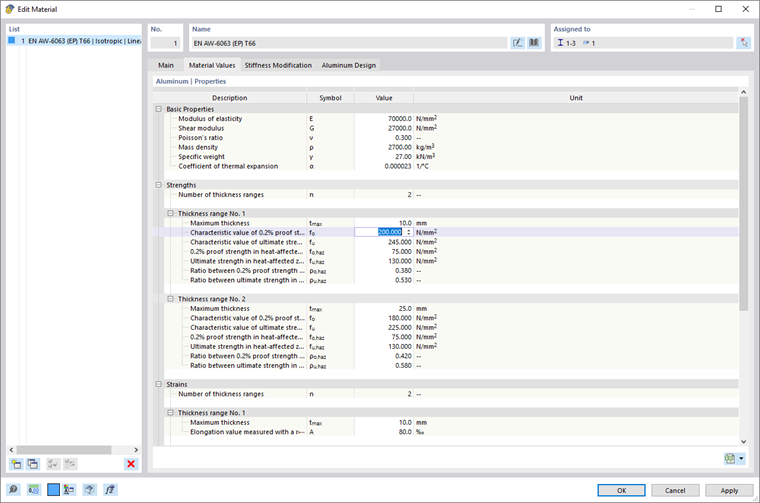

03 Okno dialogowe "Edytuj materiał", Właściwości materiału

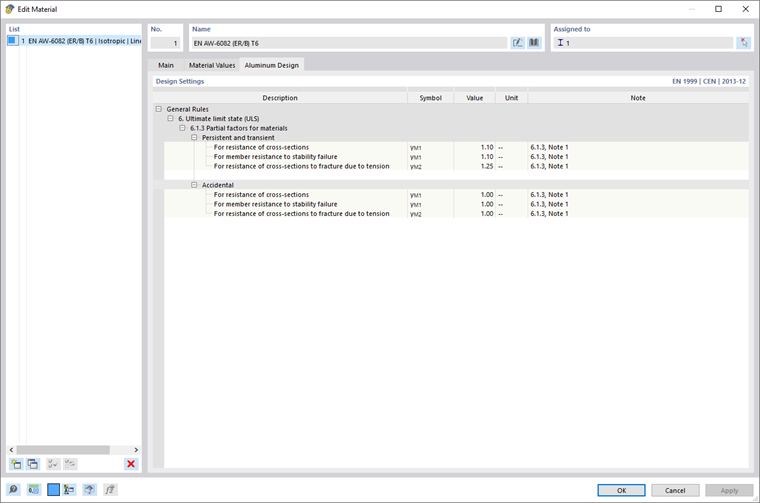

W zakładce Podstawowe należy aktywować opcję 'Niestandardowy materiał', aby edytować właściwości materiału dla wymiarowania aluminium. Na przykład w zakładce Wartości materiałowe można dostosować sztywności materiału i wytrzymałości w poszczególnych zakresach grubości. W tym oknie dialogowym definiowane są również częściowe współczynniki bezpieczeństwa dla materiału zgodnie z odpowiednią normą obliczeniową (na przykład γ_M1 i γ_M2 dla EN 1999). W tym celu należy wybrać zakładkę Wymiarowanie aluminiowe.

Opcje

W kolumnie 'Opcje' znajdują się ikony dla różnych istniejących ustawień lub zmodyfikowanych wartości, dzięki czemu można szybko przejrzeć i zidentyfikować dostosowane materiały.
