Rígidos Transversales de Barra pueden ser considerados en la verificación de la capacidad de carga por cortante de placas del alma para limitar las áreas de pandeo. No se realizan otras verificaciones, por ejemplo, para la introducción de cargas concentradas en el rígido.
Asignado a Barra / Conjunto de Barras
Los rígidos transversales de barra están organizados como Tipos de barras. La asignación de los rígidos transversales a una o varias barras puede hacerse a través del diálogo de edición de la barra, la selección en el diálogo de rígidos transversales o mediante la tabla de entrada (ver capítulo Dimensionado de acero).
Los rígidos transversales de barra también pueden ser asignados a un conjunto de barras. La posición de un tipo de rígido se refiere entonces a la longitud del conjunto completo de barras.
Tipo y ubicación del rígido
En la tabla, defina los rígidos presentes en la barra con sus posiciones x. Con el botón
puede alternar entre la entrada absoluta y relativa de la distancia, y con el botón
ordenar la lista por posiciones x.

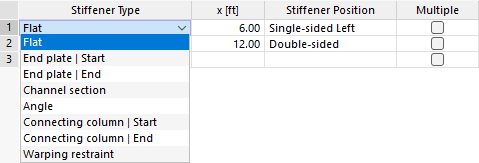

En la lista hay diferentes tipos de rígidos disponibles para la selección.
Los tipos como rigidizadores planos o ángulos requieren la definición de la 'posición del rígido': izquierda, derecha o a ambos lados. Se asume que el lado izquierdo es el situado en la dirección negativa del eje y de la barra.
Si la barra tiene varios rígidos del mismo tipo, marque la casilla de verificación 'Múltiples'. En la sección 'Parámetros', puede definir el número y el desplazamiento (distancia) de los rígidos.
Parámetros

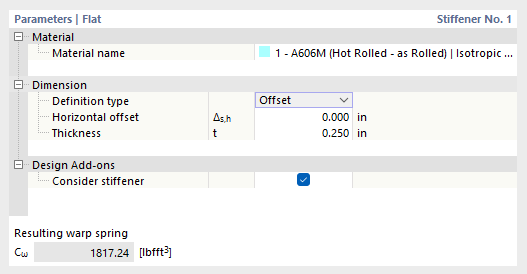

En la sección inferior del diálogo, defina las propiedades esenciales del rígido. Los parámetros se refieren a la entrada que está seleccionada en la tabla Tipo y ubicación del rígido. Por lo general, se requieren especificaciones de material y dimensiones del rígido.
Con el tipo de definición 'Desplazamiento', puede definir el ancho del rígido con respecto al contorno de la sección transversal: un desplazamiento horizontal Δs,h = 0 alinea el rígido al ras entre los bordes exteriores. Si cambia la opción en la lista a 'Tamaño', también puede especificar directamente el ancho b.
Para que el rígido sea considerado en el dimensionado de acero, debe estar activada la casilla de verificación Considerar rígido en la categoría 'Complementos de dimensionado'. Esta opción no está disponible para todos los tipos de rígidos, dependiendo de la norma de dimensionado. Puede ser necesario clasificar el rígido en cuanto a su ductilidad.
Resorte de Tortuosidad Resultante
Cuando el complemento Torsión (7 grados de libertad) está activado, los rígidos transversales de barra se utilizan para definir resortes de tortuosidad en el cálculo de barras con siete grados de libertad. Más información al respecto se encuentra en el capítulo Rígidos transversales de barra del manual del complemento.
Cuando se utilizan rígidos transversales de barra para el dimensionado de acero, la rigidez del resorte de tortuosidad que se muestra sirve solo como información. No hay una transferencia automática a la entrada de apoyos nodales en los diálogos de Longitudes de pandeo o Condiciones de contorno.
