Časová analýza kombinací zatížení

V záložce Kombinace zatížení lze kombinovat několik zatěžovacích situací s různými časovými diagramy a skládat je do sebe. To umožňuje simulovat buzení, které je nejen proměnné v čase, ale také mění svou polohu - například chodec přecházející přes most.

Vyberte typ analýzy . Tato možnost není k dispozici pro akcelerogramy.

Základní údaje

Možnosti nastavení v záložce Základní údaje odpovídají možnostem nastavení pro zatěžovací stavy v záložce Základní údaje.

Přiřazení

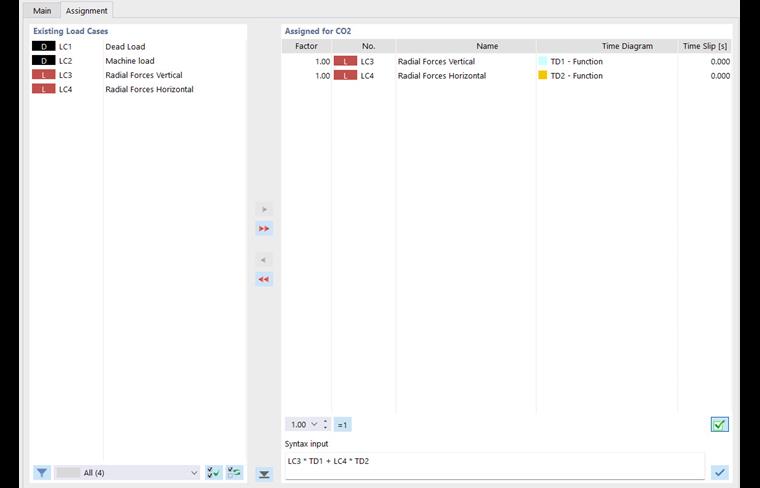

V záložce Přiřazení lze vybrat zatěžovací stavy, které se mají použít pro časovou analýzu.

Ve sloupci 'Existující zatěžovací stavy' se zobrazí všechny zatěžovací stavy typu 'Statická analýza' nebo 'Časová analýza | Časový diagram' v tabulce. Výběr zatěžovacích stavů je popsán v manuálu k programu RFEM v kapitole Kombinace zatížení.

Tip

Každému zatěžovacímu stavu lze přiřadit jiný časový diagram. Časový diagram lze použít také několikrát.

Pro zatěžovací stavy typu 'Časová analýza' se převezmou příslušná nastavení a zadají se v sekci 'Přiřazeno pro KZ' ve sloupcích 'Časový diagram' a 'Časový diagram $}Časový skluz'.
