Liniový rastr je jedno-, dvou- nebo třírozměrná mřížka, její průsečíky představují uchopovací body pro grafické zadávání. Slouží tedy jako pomůcka pro umístění modelovaných objektů.
Zadání v programech RFEM a RSTAB
Liniový rastr můžeme vytvořit příkazem z menu "Vložit" → "Liniový rastr" nebo pomocí místní nabídky v navigátoru Data.
K dispozici jsou následující typy liniových rastrů:
- Kartézský
- Natočený (rastr může být u každé osy natočen o libovolný úhel γ)
- Sférický
- Cylindrický

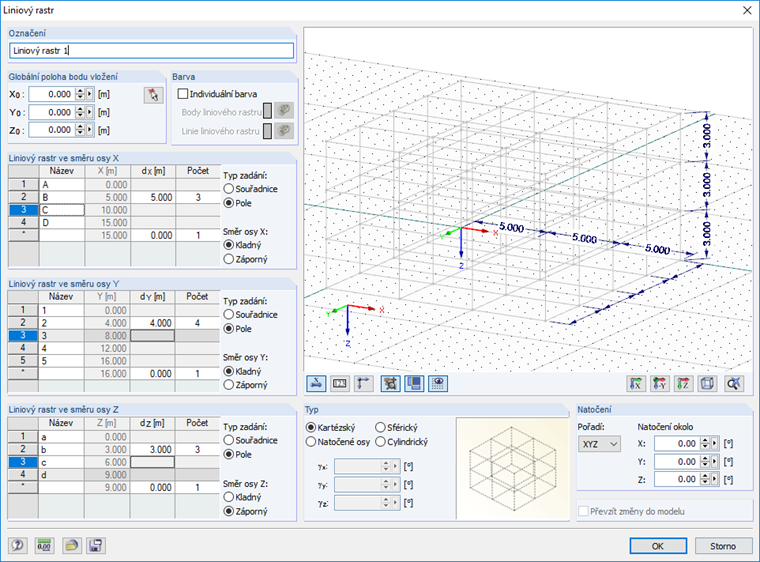

"Globální poloha bodu vložení" představuje počátek liniového rastru.
Pro "Liniový rastr" ve směrech os X/Y/Z je třeba stanovit vzdálenosti d a počet polí v každém směru. Přepínač "Kladný" a "Záporný" určuje, v kterém směru dané globální osy se liniový rastr vytvoří.
Lineární rastr lze natočit okolo vybraných os. Za tímto účelem musí být v sekci "Natočení" vybráno pořadí, které reguluje posloupnost natočení os X', Y' a Z'. V zadávacích polích "Natočení okolo" můžeme zadat úhel rotace okolo jednotlivých globálních os X, Y a Z.
Pokud je zaškrtnuto políčko "Použít změny v modelu", upraví se uzly ležící v průsečících liniového rastru. Na všechny ostatní uzly liniového rastru nema „Převzetí“ žádný vliv.
Liniové rastry lze uložit jako vzor pomocí tlačítka [Uložit jako...] a znovu použít pomocí tlačítka [načíst uložené údaje...].
Zobrazení liniového rastru můžeme upravit pomocí tlačítka umístěném na stavové liště. Zde můžeme zobrazit nebo skrýt číslování nebo uživatelské komentáře, stejně jako kótování a osový systém liniového rastru.
U liniových rastrů jsou k dispozici funkce pro grafickou editaci. Ty umožňují posun nebo zkopírování vybraného liniového rastru.
