Vlastní zatížení kruhu

Volné kruhové zatížení působí jako konstantní nebo lineárně proměnné plošné zatížení na kruhovou, volně definovatelnou oblast plochy.

Použití v RFEM

Volná kruhová zatížení lze v RFEM vložit přes "Vložit" → "Zatížení" → "Volná kruhová zatížení" → "Dialog" nebo tabulkově vložit a definovat.

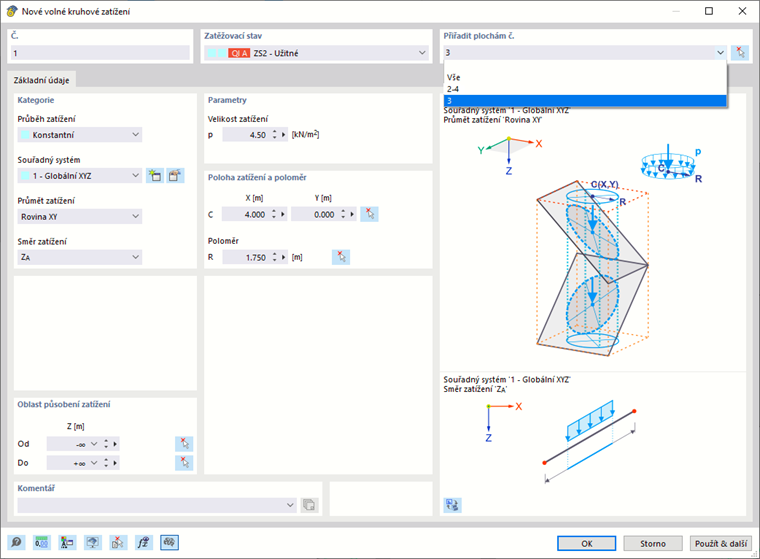

Dialog ' Nové volné kruhové zatížení '

V seznamu "Zatěžovací stav" je třeba vybrat zatěžovací stav, kterému má být kruhové zatížení přiřazeno.

V části "Přiřazeno k ploše" lze ovládat účinnou oblast zatížení. V seznamu je k dispozici několik možností:

• "Prázdné": Zatížení nepůsobí na žádnou plochu.
• Vše: Zatížení působí na všechny plochy, které jsou kolmé k projekční rovině protnuty z míst zatížení.
• "Číslo": Zatížení působí pouze na plochy se zadanými čísly.

V seznamu "Rozdělení zatížení" jsou k dispozici následující možnosti:

• Jednotné: Kruhové zatížení působí konstantní velikostí.
• Lineární: Zatížení má lineárně proměnnou velikost.

V části "Parametry" lze zadat velikost zatížení síly. U lineárně proměnného zatížení je třeba zadat dvě hodnoty zatížení: hodnota p_C ve středu a hodnota p_R na okrajové linii.

V části "Místo zatížení" je třeba zadat souřadnice středu kruhu C.
