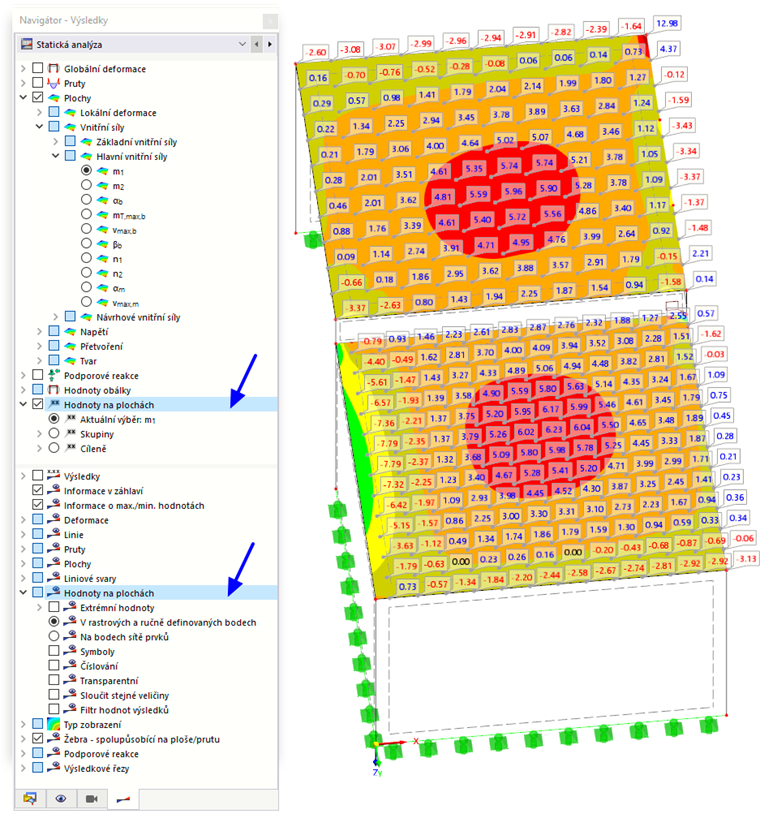

Pomocí kategorie 'Hodnoty na plochách' v horní části navigátoru Výsledky lze zapnout a vypnout zobrazení výsledkových hodnot. Zde je také třeba zadat typy výsledků, jejichž hodnoty se mají zobrazit.
Položka 'Hodnoty na plochách' ve spodní části navigátoru Výsledky obsahuje některá nastavení, pomocí kterých lze nastavit výstup a zobrazení výsledkových hodnot.
Kategorie výsledků
Pod položkou „Hodnoty na plochách“ v horní části navigátoru Výsledky je možné vybrat jednu z následujících tří kategorií výsledků:

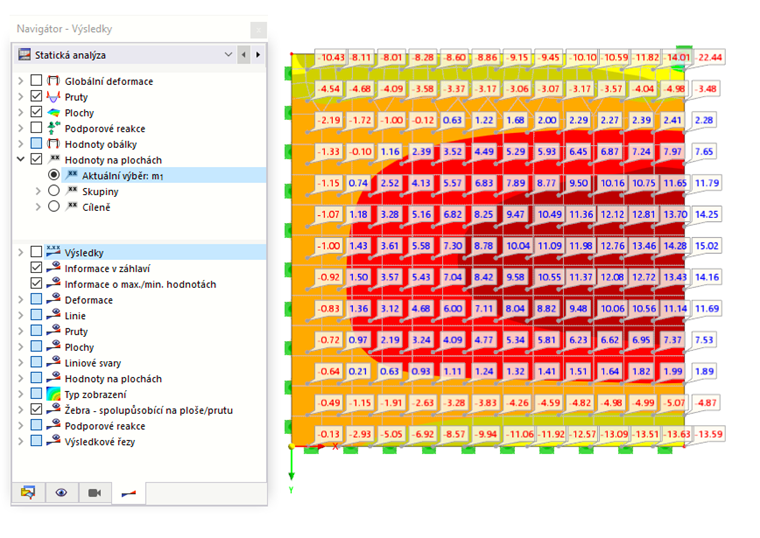

- Aktuální výběr
- Skupiny
- Cíleně
Nastavení výsledkových hodnot
Vlastnosti zobrazení výsledků lze nastavit ve spodní části pod položkou "Hodnoty na plochách". K dispozici jsou následující možnosti:
Extrémní hodnoty
Zaškrtávací políčko „Extrémní hodnoty“ umožňuje určit, zda se mají zobrazit pouze extrémní hodnoty výsledků.
V rastrových a ručně definovaných bodech/Na bodech sítě prvků
Výsledkové hodnoty je možné zobrazit v bodech rastru (ručně definované body se připravují) nebo v bodech sítě konečných prvků.
Symboly / Číslování / Transparentní
Poslední tři zaškrtávací políčka v dolní sekci 'Hodnoty na plochách' určují, jak se mají hodnoty zobrazit.
- Symboly: Zobrazí se také symbol typu výsledku (u, m1, σz).
- Číslování: Zobrazí se číslo rastrového bodu R nebo bodu sítě prvků N.
- Transparentní: Hodnoty se zobrazí bez rámečku a bez pozadí.
