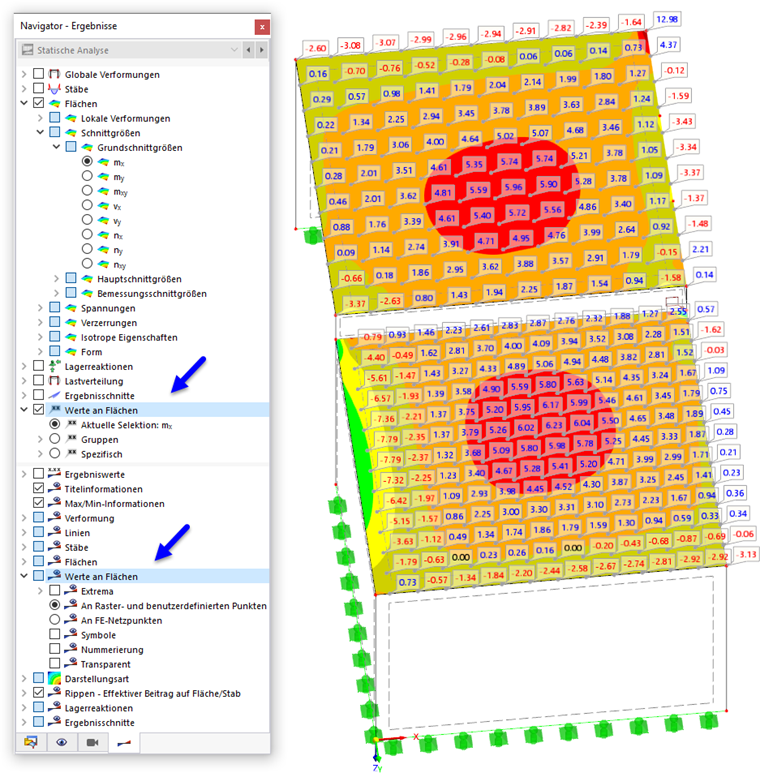

Mit der Kategorie 'Werte an Flächen' im oberen Abschnitt des Ergebnis-Navigators kann die Anzeige der Ergebniswerte ein- und ausgeschaltet werden. Hier wird auch die Ergebnisart(en) festgelegt, deren Werte dargestellt werden sollen.
Die Kategorie 'Werte an Flächen' im unteren Abschnitt des Ergebnis-Navigators verwaltet einige Einstellungen, mit denen die Ausgabe und Darstellung der Ergebniswerte beeinflusst werden kann.
Ergebniskategorien
Unter dem Menüpunkt 'Werte an Flächen' im oberen Abschnitt des Ergebnis-Navigators kann eine der folgenden drei Ergebniskategorien ausgewählt werden:
- aktuelle Selektion
- Gruppen
- spezifisch
Einstellungen für Ergebniswerte
Im unteren Abschnitt unter dem Menüpunkt "Werte an Flächen" können die Anzeigeeigenschaften der Ergebnisse eingestellt werden. Dazu stehen folgende Optionen zur Verfügung:
Extrema

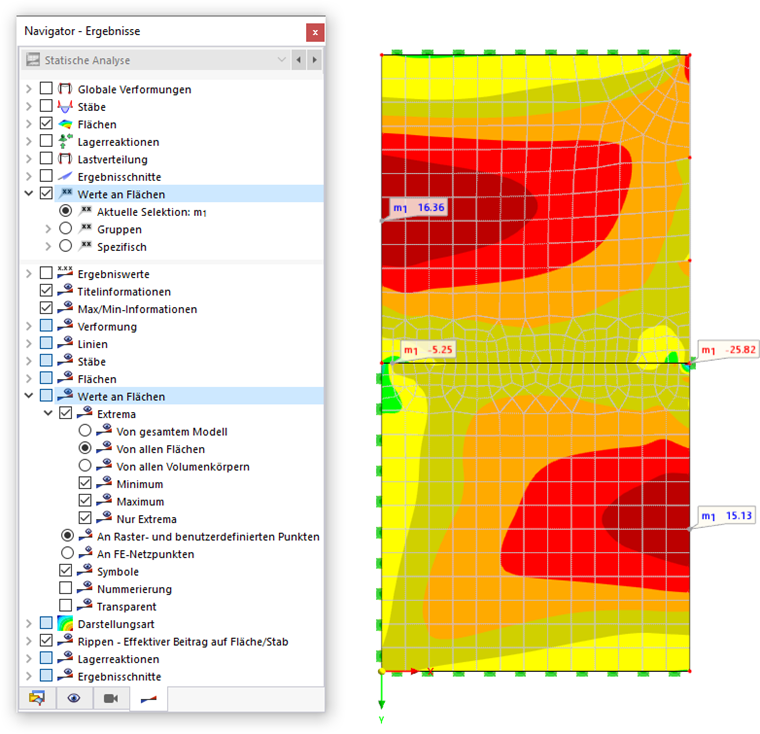

Mit dem Kontrollfeld 'Extrema' können Sie steuern, ob nur die Extremwerte der Ergebnisse dargestellt werden
An Raster- und benutzerdefinierten Punkten / An FE-Netzpunkten
Die Ergebniswerte können in den Rasterpunkten (benutzerdefinierte Punkte sind in Vorbereitung) oder in den FE-Netzpunkten angezeigt werden.
Symbole / Nummerierung / Transparent
Die letzten drei Kontrollfelder des unteren Abschnitts 'Werte an Flächen' steuern, wie die Werte dargestellt werden.
- Symbole: Die Ergebnisart (u, m1, σz) wird mit angegeben.
- Nummerierung: Die Nummer des Rasterpunkts R oder FE-Netzpunkts N wird dargestellt.
- Transparent: Die Werte werden ohne Rahmen und ohne Hintergrund dargestellt.
