Leider finde ich keine Angaben darüber, wie ich in RFEM ein Streifenfundament bemessen kann. Gibt es keine Möglichkeit? Was wäre eine Alternative?
Antwort:
Aktuell gibt es für RFEM kein Zusatzmodul zur Bemessung von Streifenfundamenten. RF-FUND Pro behandelt nur Einzelfundamente, die an Knotenlagern angeordnet sind.

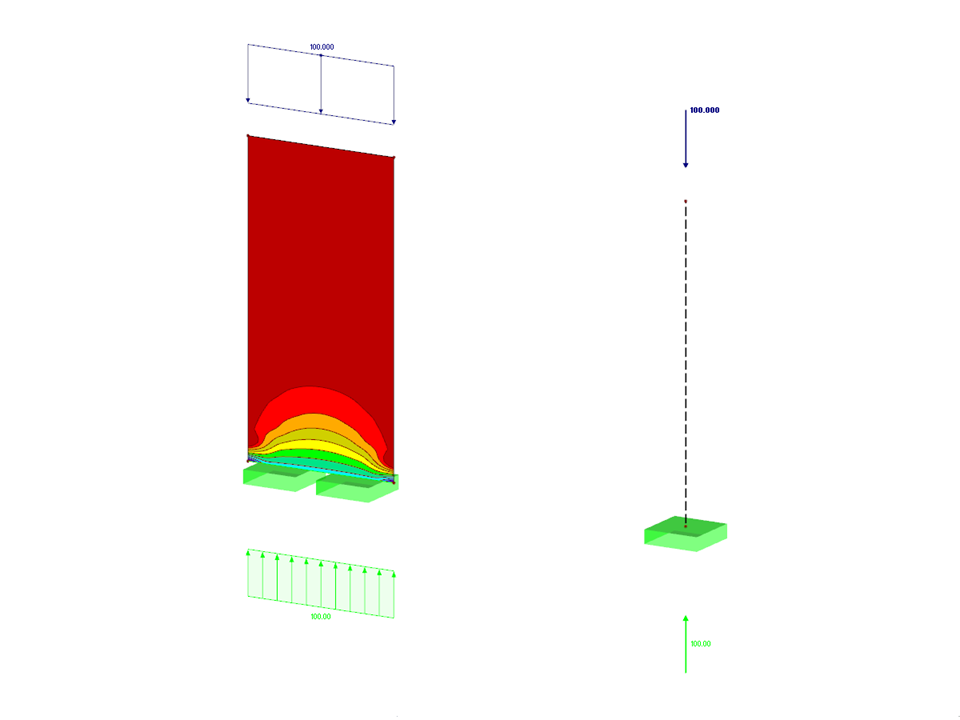

In den meisten Fällen werden im Modell Linienlager verwendet, für die dann Streifenfundamente bemessen werden sollen. Als Lösung könnte man ein Ersatzmodell anlegen und die für einen '1m-Streifen' resultierenden maßgeblichen Lagerkräfte als Last auf einen kurzen Stab (z. B. Starrstab, da kein zusätzliches Eigengewicht) aufbringen. Dadurch erhält man für diesen 1m-Streifen der Wand Lagerkräfte an einem Knotenlager (siehe Bild 01).
Für diese Knotenlagerkräfte könnte dann in RF-FUND Pro eine Einzelfundamentbemessung nach EN 1997-1 erfolgen, indem man das 'Streifenfundament' als 1m breites Plattenfundament definiert.
Ein weitere Alternative wäre, das Linienlager durch eine Stahlbetonplatte mit elastischer Bettung zu ersetzen. Dann könnte man die Platte, die das Streifenfundament abbildet, in RF-BETON Flächen bemessen. Die Nachweise der Lagesicherheit, der Sohldruckspannungen etc. müssten dann aber manuell mit den RFEM-Ergebnissen (z. B. Auswertung der Kontaktspannungen σz) erfolgen.
In einem Fachbeitrag unserer Knowledge Base finden Sie weitere Informationen zum Nachweis von Einzelfundamenten mit RF-FUND Pro (siehe Links).
Ersatzmodell der Streifenfundamente
Anzahl Knoten | 6 |
Anzahl Linien | 5 |
Anzahl Stäbe | 1 |
Anzahl Flächen | 1 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 0.900 t |
Abmessungen | 3.000 x 2.000 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
