Le parti descrivono la geometria della sezione trasversale.
Linee di confine
È possibile utilizzare le 'linee di contorno' esistenti per inserire una parte. È anche possibile utilizzare l'input grafico, dove il programma genera automaticamente le linee di definizione. Varie forme di parti sono accessibili tramite il pulsante elenco.
È possibile definire la parte graficamente (dopo aver fatto clic su OK nella finestra di dialogo) disegnando un rettangolo, un cerchio, ecc. Se si seleziona il suo confine ' ', RSECTION riconoscerà automaticamente la parte non appena sarà stato determinato un numero sufficiente di linee di confine.

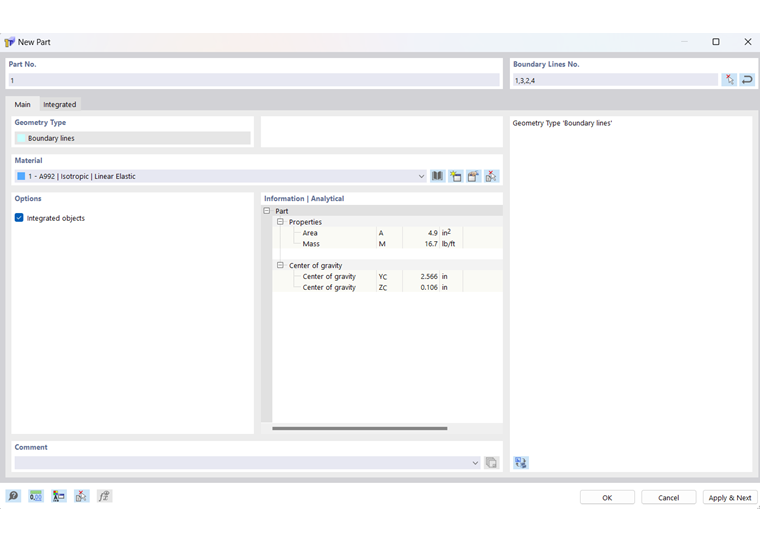

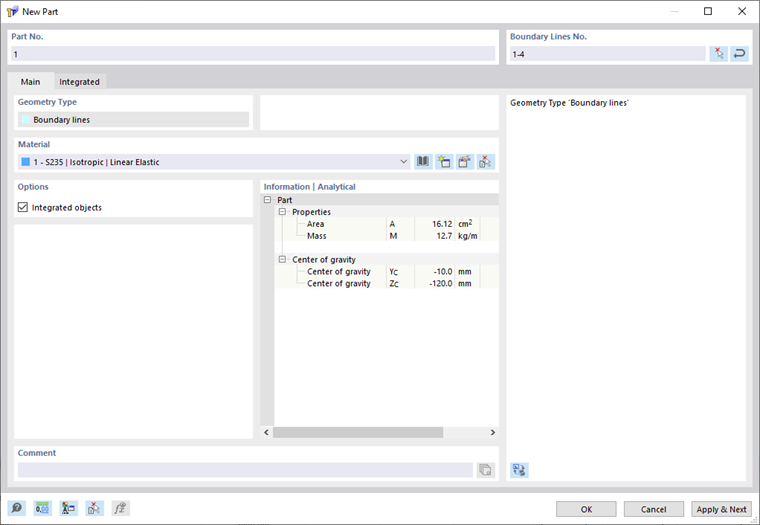

Base
La scheda Base gestisce i parametri elementari della parte.
Materiale
Nell'elenco dei materiali già creati, è possibile selezionare un materiale per la parte, modificarlo o definirne uno nuovo.
Solo trasferimento del taglio
La casella di controllo consente di creare una connessione resistente al taglio tra due parti senza considerare l'area e la massa della parte nelle proprietà della sezione trasversale.

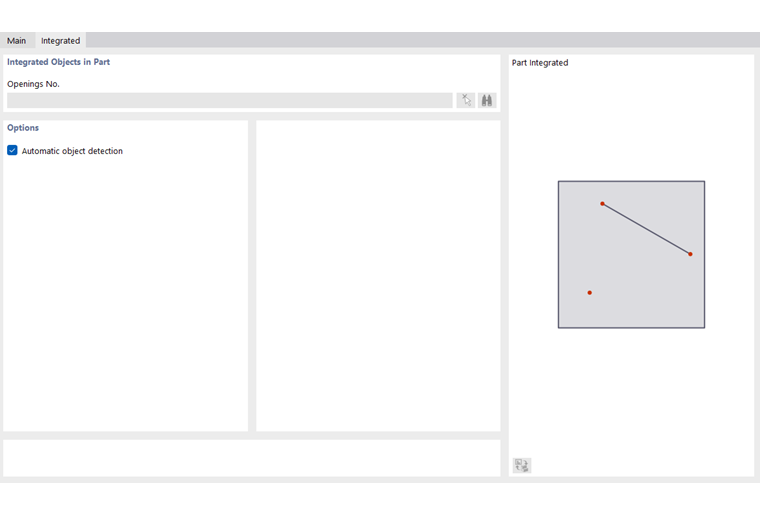

oggetti integrati
Di norma, RSECTION rileva automaticamente tutte le aperture che si trovano nella parte. I numeri delle aperture associate sono riportati nella sezione ' Oggetti integrati nella parte '.
Se un'apertura non viene riconosciuta, è necessario integrarla manualmente: Disattiva il rilevamento automatico degli oggetti. I campi di input nella sezione 'Oggetti integrati in apertura' sono ora accessibili. Aggiungere il numero di apertura mancante o utilizzare il pulsante
per definire graficamente l'apertura.
Informazioni | Analitiche
Questa sezione fornisce una panoramica delle proprietà importanti della parte come l'area, la massa e la posizione del baricentro. Le aperture sono considerate di conseguenza se sono integrate nella parte.
